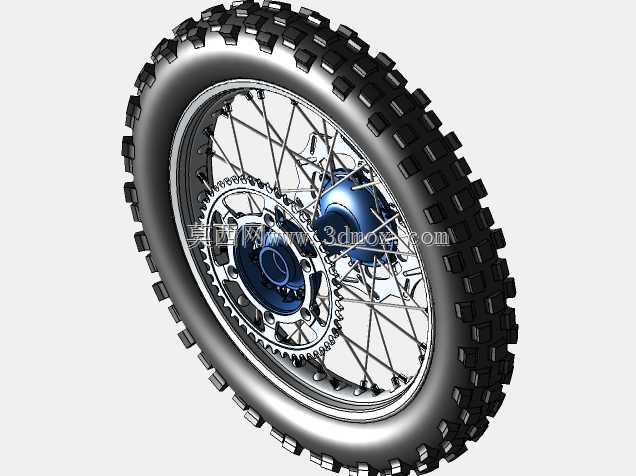

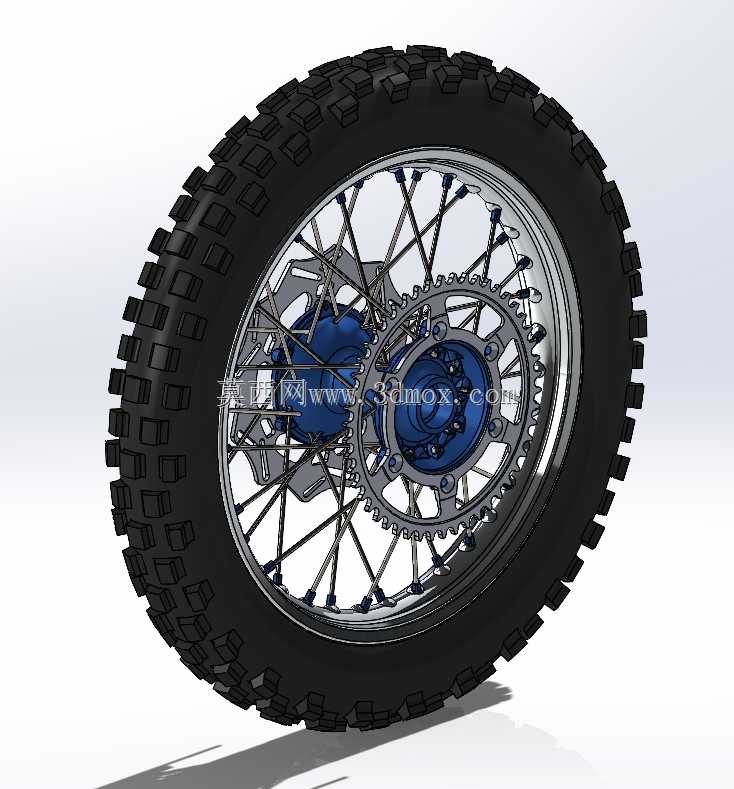

越野摩托车辐条式后轮总成结构设计

　　该后轮总成是越野摩托车行走系统的核心承载部件，主要适配非铺装路面骑行场景，承担整车载荷传递、动力输出、地面冲击缓冲以及骑行过程中的导向功能，在林道穿越、场地越野、复杂路况通勤等工况下，需要同时满足高强度抗冲击、轻量化转动惯量控制、动力传递效率保障的多重工程需求。从结构组成来看，总成包含深胎块越野外胎、钢丝辐条轮辋、轮毂芯体、传动链轮、制动安装基座几个核心部分，各部件之间的配合边界直接决定轮组的运行可靠性。设计过程中首先围绕越野工况的载荷特性做结构匹配：越野轮胎采用大间距块状胎纹设计，胎块高度较街车轮胎提升40%以上，胎侧做加厚处理，能够在松软泥土、碎石路面获得足够抓地力，同时抵御尖锐石块的穿刺冲击，

　　胎圈与轮辋的配合位置做了限位凸台设计，避免低胎压越野工况下出现胎圈脱开的风险。辐条采用交叉编织的排布方式，每根辐条的张紧角度经过匹配计算，能够将地面传递的径向、侧向冲击均匀分散到整个轮辋圆周，相比一体铸造轮毂，辐条结构的抗冲击形变能力更强，在受到突发冲击时可通过辐条的微量弹性形变吸收能量，避免轮辋直接开裂失效，同时辐条式结构的维修更换成本更低，野外骑行出现单根辐条断裂时可快速更换，无需整体更换轮辋。轮毂芯体采用中空腔体结构，在保证轴承安装位、辐条固定座、链轮安装法兰结构强度的前提下，尽可能削减非受力区域的材料厚度，降低轮组的转动惯量，提升加速响应性。传动链轮采用螺栓固定的分体式设计，链轮磨损后可单独更换，无需连带轮毂整体更换，

　　链轮与轮毂的结合面做了定位止口设计，保证链轮与轮轴的同轴度，避免传动过程中出现链条跳动、异响的问题。轮毂中心预留了轮轴安装通孔，两侧设置轴承安装位，可匹配标准尺寸的深沟球轴承，轴承位的公差选择过盈配合区间，保证轴承内圈与轮毂、外圈与后平叉安装座的配合精度，减少高速转动时的旷量。安装边界方面，轮组的轴向宽度、链轮安装面的偏移量、制动盘安装位的尺寸都匹配对应车型的后平叉开档尺寸，安装时可直接适配原车的轮轴、链条张紧调节结构，无需额外做改装适配。当前结构已经完成了轮胎、轮辋、辐条、轮毂、链轮的主体结构建模，后续可补充轮轴、车轮轴承、内胎、轮辋锁块等细节部件，完善整个轮组的装配关系，用于越野摩托车的行走系统结构教学、改装件设计参考、虚拟装配校验等场景，建模过程中各部件的配合间隙、安装孔位都按照实际工程公差设置，可直接用于结构干涉检查、运动仿真分析，验证轮组在跳动、传动过程中的运动边界是否合理。
