可调开口活动扳手工业级手动工具结构

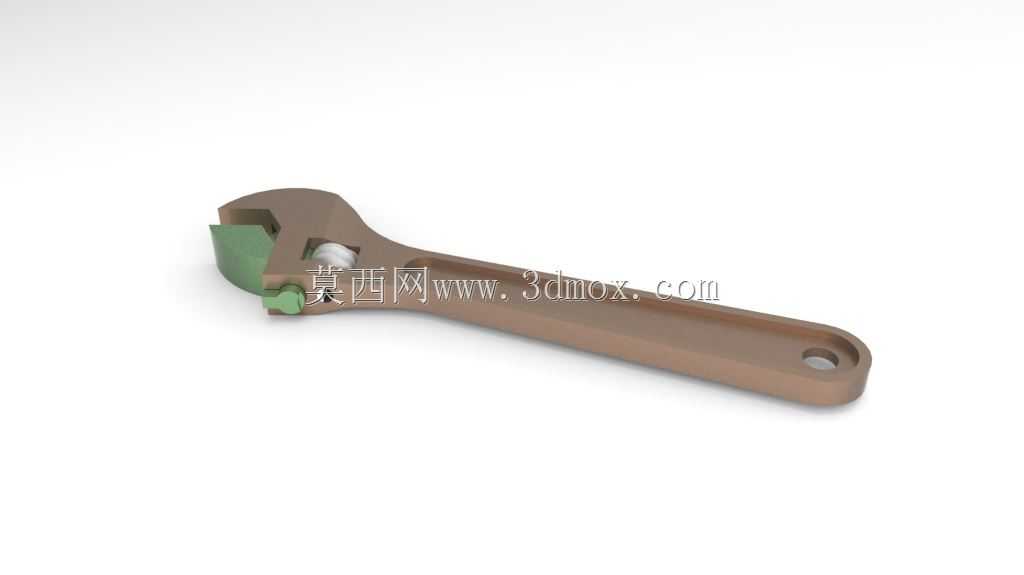

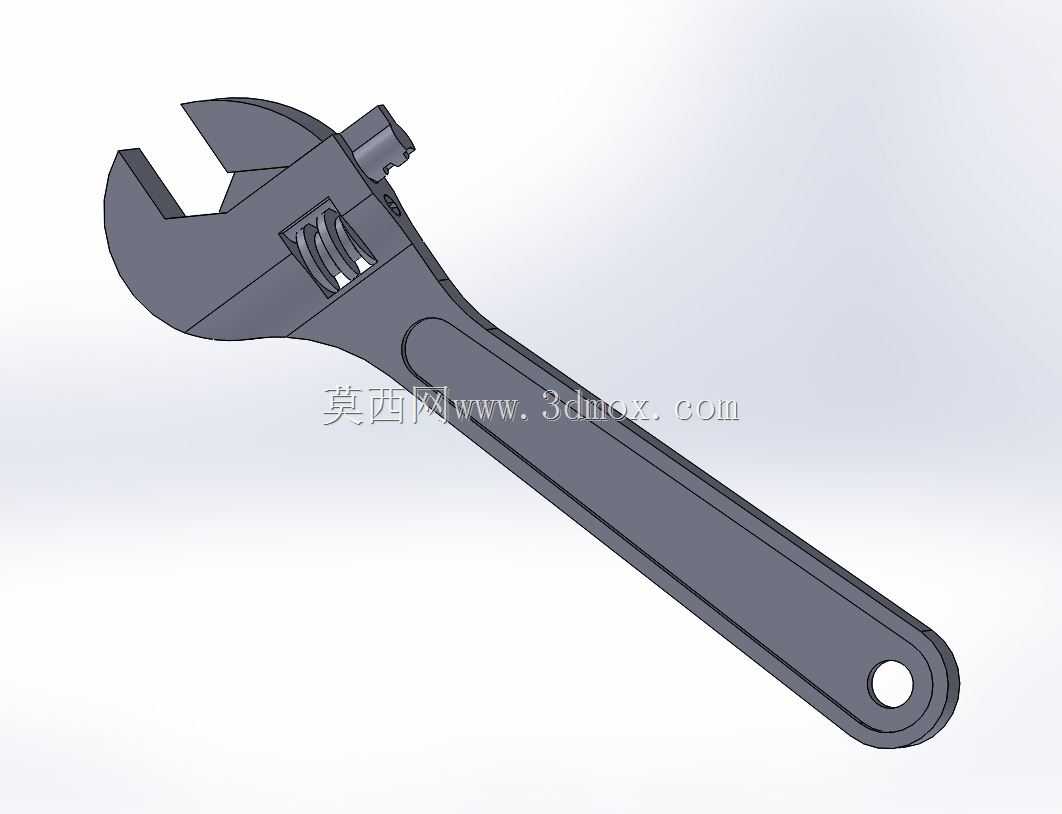

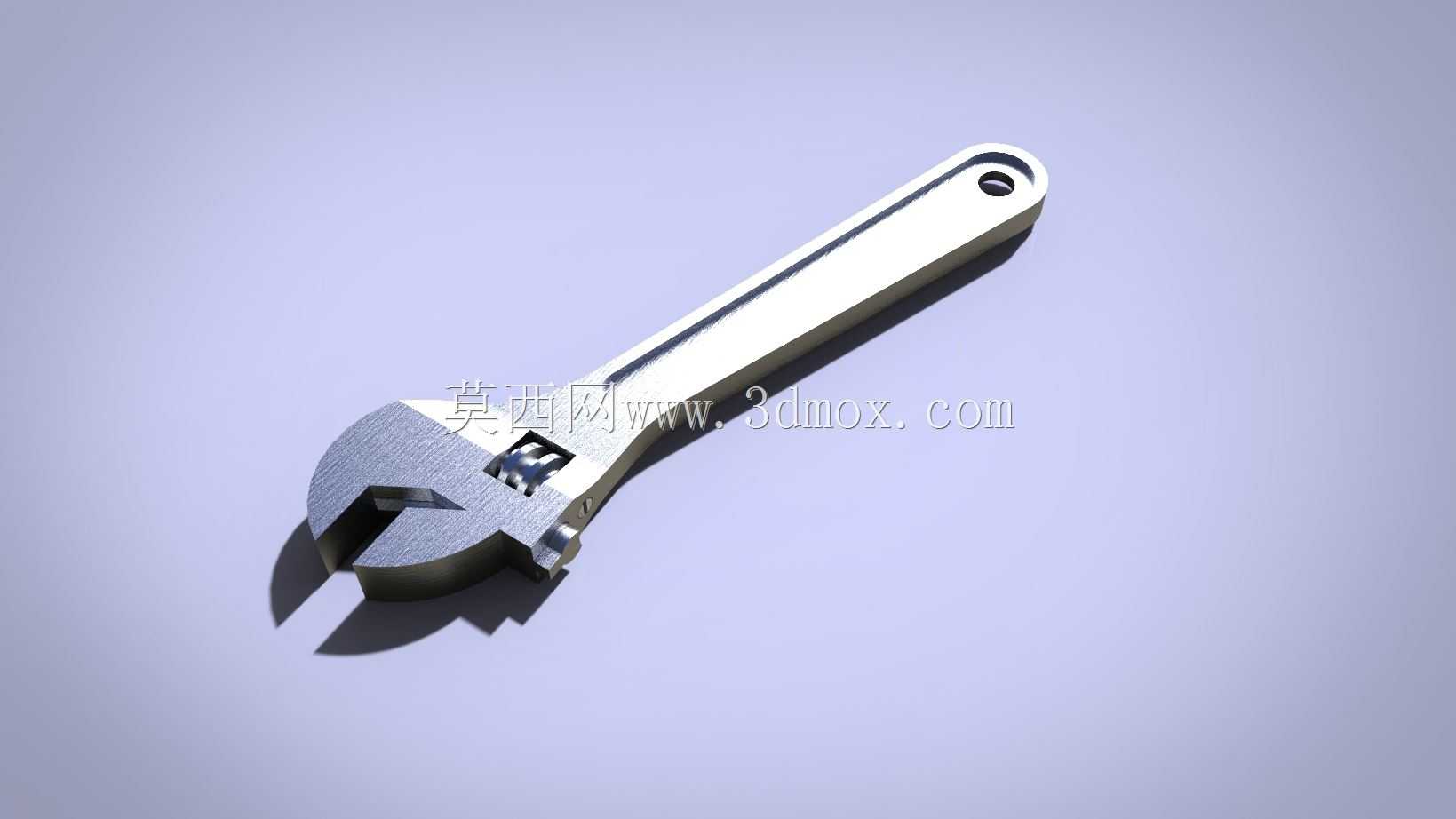

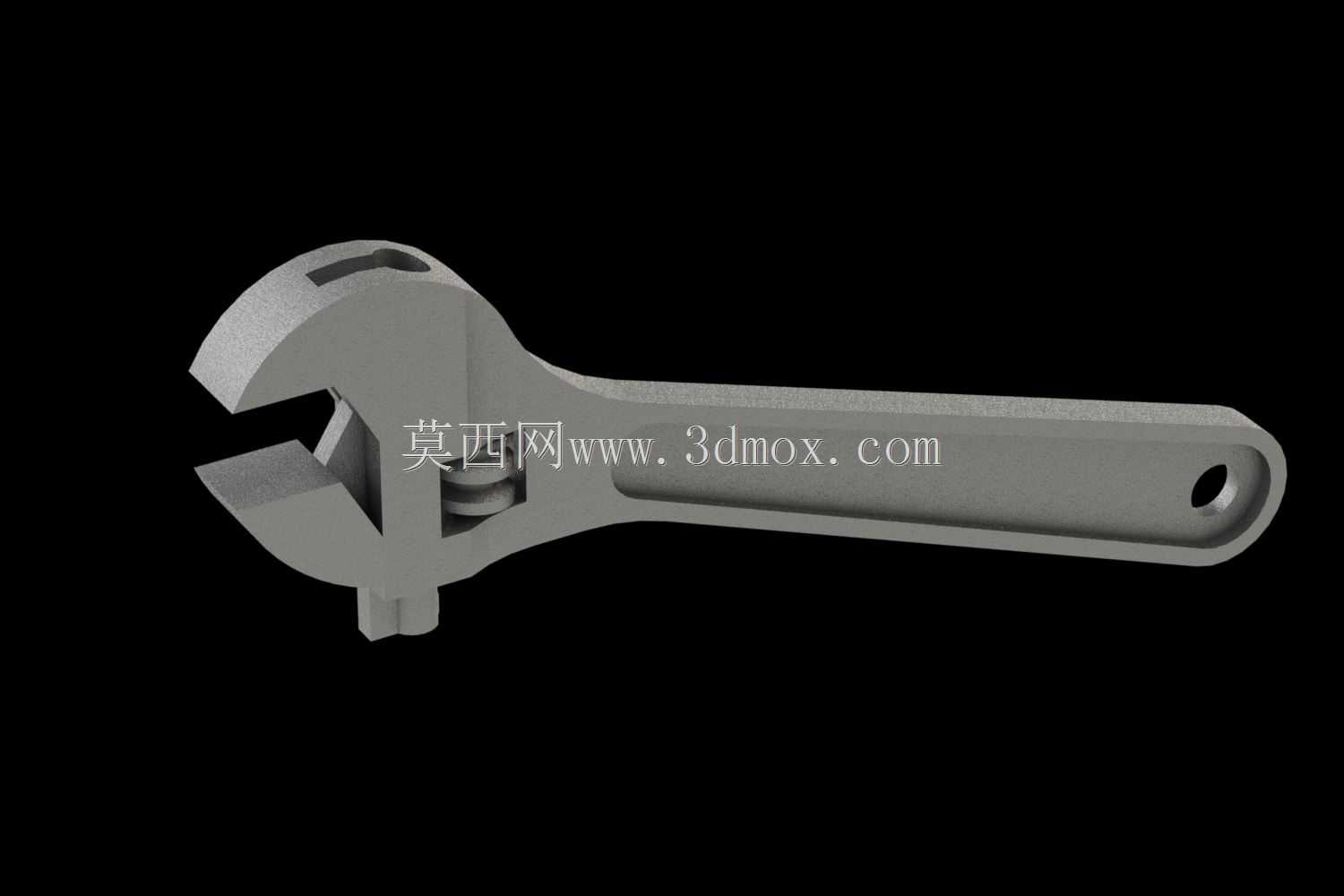

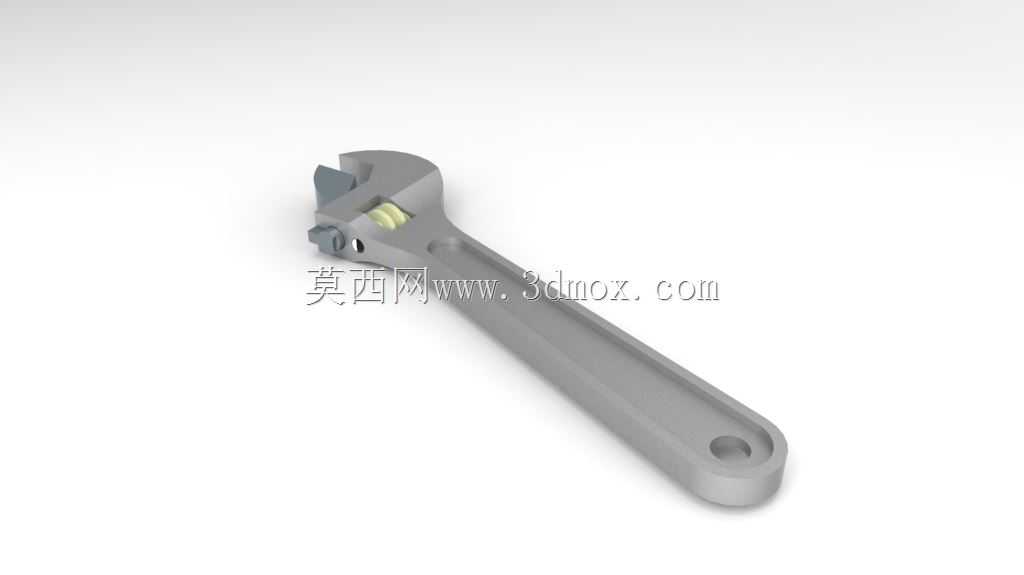

　　在设备运维、机械装配、管线安装、日常检修等各类作业场景中，活动扳手都是出现频率极高的通用手动紧固工具，它无需匹配固定螺栓螺母的对边尺寸，可通过调节开口范围适配不同规格的外六角、方头紧固件，相比固定开口扳手能大幅减少工具携带数量，尤其适合现场工况复杂、紧固件规格不统一的作业环境。从结构设计来看，这款活动扳手采用整体锻造式长手柄布局，手柄末端开设挂孔，既可以在工具架上悬挂收纳，也能在高空作业时穿入安全绳防止工具坠落，手柄表面做了平面滚压强化处理，没有多余的防滑凸起，避免长期握持硌手的同时，也能在沾有少量油污的工况下保持足够的握持摩擦力。扳头部分由固定钳口、活动钳口、蜗轮调节机构三个核心部分组成，固定钳口与手柄为一体化锻造结构，

　　保证大扭矩紧固时的结构强度，活动钳口嵌在扳头的导向滑槽内，与蜗轮的齿槽精准啮合，转动蜗轮时即可带动活动钳口平稳平移，实现开口尺寸的连续调节，调节行程覆盖常见的M6到M24规格外六角紧固件，能满足绝大多数常规紧固作业的需求。设计过程中，钳口的咬合面做了细密的齿纹处理，齿纹方向与紧固施力方向垂直，拧动紧固件时可以嵌入紧固件的棱边表面，避免大扭矩下出现打滑脱开的问题，同时钳口的开合间隙控制在0.1mm以内，调节到位后不会出现旷量，防止拧动过程中钳口偏移磨损紧固件棱角。扳头与手柄的过渡位置做了大圆弧加厚处理，这个位置是扳手受力时应力最集中的区域，加厚设计可以避免长期施加扭矩时出现根部断裂的问题，整体结构的强度冗余按照额定最大扭矩的1.

　　5倍做校核，即便偶尔需要加套管延长手柄增大力矩，也不会出现结构塑性变形。从尺寸边界来看，这款扳手总长度控制在200mm区间，属于6寸规格的便携款活动扳手，最大开口宽度可达24mm，扳头厚度控制在12mm，能伸入部分狭窄的设备间隙内完成紧固件操作，不会因为扳头过厚被相邻部件干涉。实际使用过程中，这类扳手的施力逻辑符合人体工程学设计，握持手柄尾部施力时，力臂长度刚好能让普通成年男性输出足够的紧固扭矩，又不会因为力臂过长导致拧动时螺栓过载滑牙，日常用于水管接头紧固、设备地脚螺栓调整、机电设备拆装、五金件组装都非常适配。需要注意的是，这类活动扳手的设计定位是通用紧固作业，不适合用于超过额定扭矩的强力冲击作业，比如当作撬棍撬动设备、

　　当作锤子敲击零件，这类误用会导致活动钳口的导向滑槽变形，后续调节会出现卡滞甚至无法开合的问题。建模过程中，蜗轮与活动钳口的啮合齿形做了等比例还原，齿距、齿深都按照实际加工参数绘制，导向滑槽的配合面预留了实际生产中的装配间隙，既可以在三维软件中模拟开口调节的运动过程，也能直接导出工程图用于生产加工的尺寸参考，钳口的齿纹、手柄的挂孔、扳头的过渡圆角这些细节特征都完整保留，没有做过度的简化处理，能直观呈现活动扳手的完整结构与装配关系，对于五金工具设计、手动工具结构教学、装配场景模拟都有实际的参考价值。
