可调节高度式锥辊支撑定位底座结构

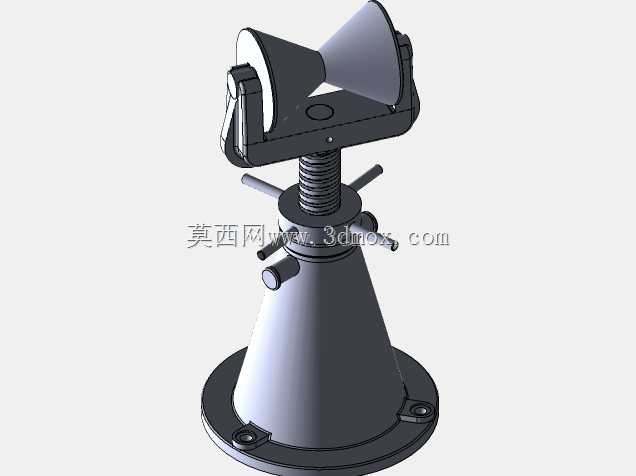

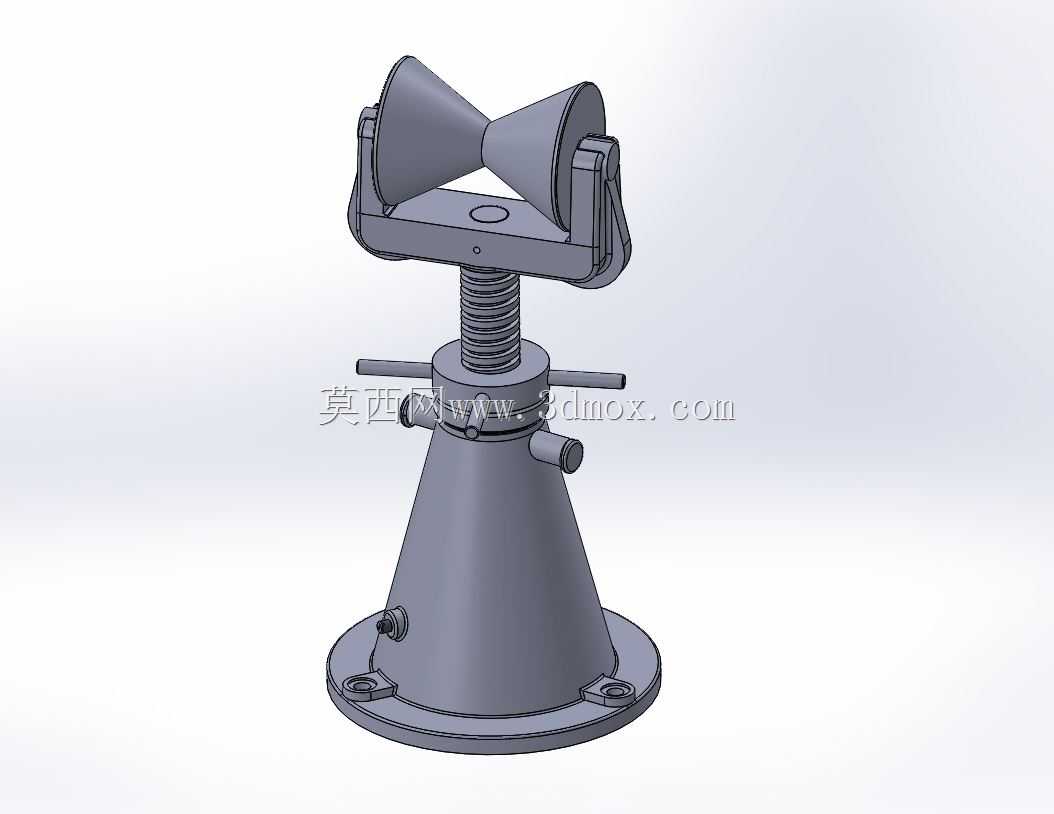

　　这类带锥面辊组的可调支撑底座，在长轴类、管类零件的加工、装配、转运工位上十分常见，很多车间里的管材周转架、轴类校直工位旁都能看到类似结构的身影，区别只是升降调节的形式和辊面的选型差异。和普通固定高度的V型块支撑不同，这款结构采用了螺旋升降的调节逻辑，通过侧面的横杆转动中部的梯形丝杠副，就能实现上部辊组的高度连续调整，调整行程覆盖常规工位的高度差需求，调整到位后靠锥面锁紧结构锁死，不会在承重后出现自行下滑的问题，这点比很多靠顶丝锁紧的简易支撑要可靠得多，毕竟车间里的工件重量动辄几十上百公斤，一旦支撑失稳很容易造成工件磕碰甚至安全隐患。上部的两个对置锥辊是整个结构的核心工作部件，锥面的角度设计适配一定直径范围内的圆形截面工件，

　　不管是无缝钢管、光轴还是带台阶的轴类件，只要直径落在锥面的适配区间内，都能实现自动对中定位，不需要每次摆放工件时反复调整中心位置，能大幅减少工位辅助操作的时间。锥辊通过销轴铰接在顶部的安装架上，辊子可以绕自身轴线自由转动，工件在支撑上轴向移动时不会出现滑动摩擦，既不会刮伤工件表面，也能降低工人推移工件时的阻力，这点在长管材逐段加工的场景里优势尤其明显，比如管材切割、长轴磨削时，工件需要沿轴向进给，转动的辊子能让进给动作更顺畅。底座部分采用锥形筒体加底部法兰盘的结构，锥形筒体的大端朝下和法兰盘焊接为一体，相比直筒式的底座，锥形结构的抗倾覆能力更强，当工件放置位置存在轻微偏载时，锥筒结构能将载荷更均匀地传递到底部安装面，

　　不会出现局部应力集中导致底座变形的问题。法兰盘上预留了四个沉头安装孔，可以通过膨胀螺栓或者T型螺栓直接固定在车间地面、铸铁平台或者生产线的机架台面上，安装孔的位置公差按照常规工装的安装标准设计，适配大多数工位的安装孔位布局，不需要额外配做安装孔。中部的升降丝杠采用梯形螺纹设计，相比滚珠丝杠，梯形螺纹的自锁性能更好，不需要额外添加锁紧机构就能在承重状态下保持位置稳定，虽然传动效率略低，但对于手动调节的支撑结构来说完全够用，而且梯形螺纹的抗污能力更强，车间里的切削液、铁屑、灰尘落到螺纹副上，也不会轻易出现卡滞的问题，日常维护只需要定期涂抹润滑脂即可，不需要复杂的保养流程。顶部的辊架和丝杠顶端采用铰接连接，允许辊架在小角度范围内摆动，当工件存在轻微的直线度误差，或者多个支撑座联合支撑长工件时，微小的摆动量可以让两个锥辊都和工件表面充分接触，避免出现单点接触导致的支撑不稳，这点在长轴类零件的多点支撑场景里非常实用，很多时候长工件的挠度会导致不同位置的支撑高度存在细微差异，铰接结构可以自动适配这种偏差，保证每个支撑点都能均匀承重。在实际选型使用时，需要注意安装面的平面度，如果安装面凹凸不平，会导致法兰盘固定后底座出现倾斜，进而影响上部辊组的水平度，最终导致工件定位偏移；另外调节高度时不要超过丝杠的最大伸出行程，否则会导致丝杠和底座筒体的啮合长度不足，承重后容易出现螺纹滑牙的问题。日常使用中要注意避免锥辊面受到硬物撞击，锥面如果出现磕碰凹痕，

　　会在工件转动或者移动时在工件表面留下压痕，对于表面质量要求高的精加工工件来说，这类损伤是需要避免的，所以如果用于精加工工位，可以在锥辊表面包覆一层聚氨酯套，既能增加摩擦力，也能保护工件表面。这类支撑结构既可以单个使用支撑短轴类零件，也可以多个成组使用支撑长管材、长轴类工件，成组使用时需要保证各个支撑座的辊面中心在同一条直线上，调整时可以借助水平仪和拉线的方式找正，避免工件放置后出现弯曲应力。和固定式的V型支撑相比，这种可调式的支撑底座通用性更强，不需要针对不同直径、不同中心高的工件准备多套支撑工装，能有效减少车间里的工装库存占用，也能降低工装管理的成本，对于多品种小批量的加工车间来说，这类通用可调工装的投入产出比是很高的。
