小型轴类零件铣削定位夹紧工装结构

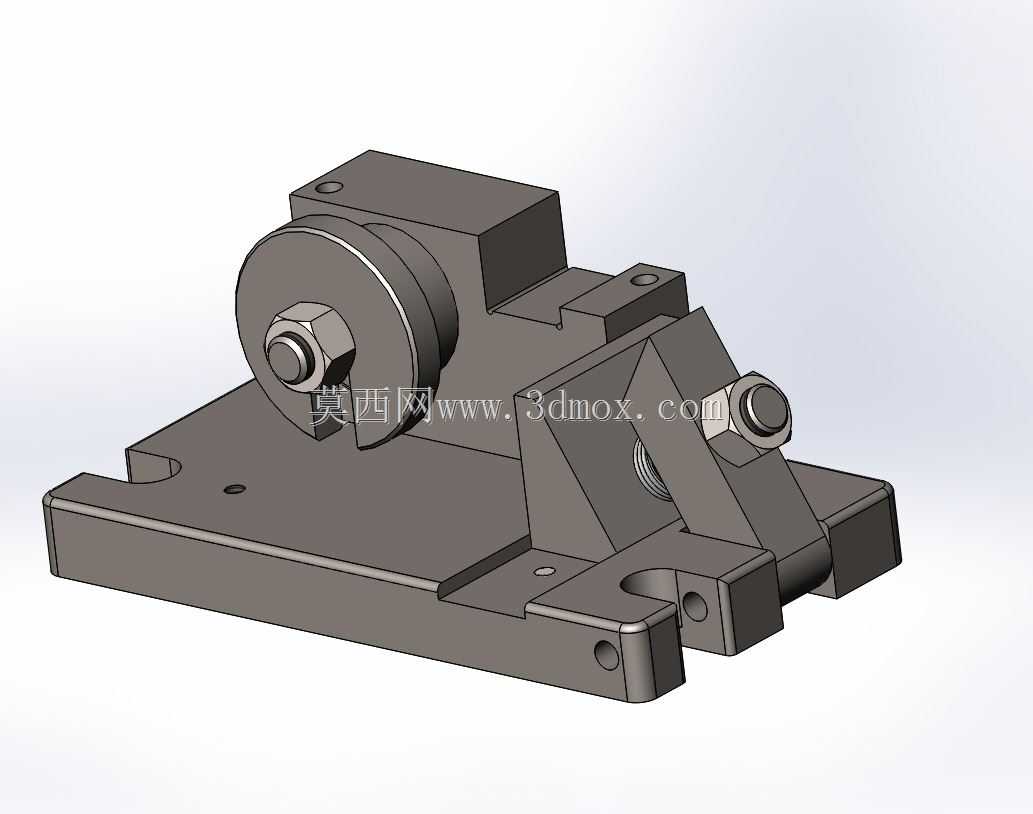

　　这套铣削夹具组件主要面向普通立式铣床、小型数控铣削设备的轴类零件侧铣工序设计，在小型通讯结构件、精密五金轴、微型传动销轴的批量加工场景中应用较多，能够解决小直径轴类零件铣扁位、铣侧槽、铣平面工序中装夹定位不稳定、找正时间长的常见问题。整套夹具采用底板式安装结构，底座为带沉头安装孔的平板结构，安装孔位间距匹配常见铣床工作台T型槽的标准间距，安装时可直接通过T型螺栓将夹具固定在工作台面上，不需要额外制作过渡连接板，底座底面做全平面铣平处理，平面度控制在0.02mm以内，能够保证夹具安装后与工作台面的贴合度，避免装夹倾斜带来的加工角度误差。夹具的定位单元采用V型支撑结构配合轴向定位挡块，V型块的夹角为90度，支撑面做淬火处理，

　　硬度达到HRC45-50，能够承受铣削过程中的切削冲击力，同时减少长期使用带来的支撑面磨损，保证重复定位精度；轴向定位挡块设置在V型支撑的一端，挡块端面与V型块轴线垂直，垂直度公差控制在0.015mm以内，装夹时只需要将轴类零件的端面顶靠在挡块上，即可完成轴向位置的定位，不需要每次加工前进行轴向尺寸的找正，能够大幅缩短单件装夹的辅助时间。夹紧单元采用偏心轮快速夹紧结构，配合前端的压头实现零件的快速压紧，压头与零件接触的位置做圆弧面设计，与轴类零件的外圆面匹配，夹紧时不会压伤零件表面，同时能够保证夹紧力均匀分布，避免零件装夹变形；偏心轮的操作手柄延伸至夹具外侧，操作人员不需要伸入刀具加工区域即可完成夹紧与松卸操作，

　　能够提升装夹过程的操作安全性。整套夹具的整体轮廓尺寸紧凑，横向长度不超过200mm，纵向宽度不超过120mm，安装后不会占用过多的工作台加工空间，能够适配小型铣床的工作台行程范围，在加工长度30-80mm、直径6-20mm的小型轴类零件时，夹具不会与铣床主轴、刀具路径发生干涉。设计过程中充分考虑了排屑需求，底座上V型支撑的两侧预留了排屑缺口，铣削产生的铁屑能够顺着缺口直接滑落至工作台排屑槽内，不会堆积在定位支撑面上影响装夹精度，日常清理维护只需要使用气枪吹扫即可完成，不需要拆解夹具进行深度清理。夹具的所有连接部件均采用内六角圆柱头螺钉进行紧固，各个功能单元之间的连接位置设置了定位销孔，装配时通过圆柱销完成定位后再锁紧螺钉，

　　能够保证夹具反复拆装后的位置精度，当V型块或者夹紧压头出现磨损后，只需要拆卸对应的连接螺钉即可更换易损件，不需要整体更换夹具，能够降低长期使用的维护成本。在实际加工应用中，这套夹具能够将单件零件的装夹找正时间控制在10秒以内，重复定位精度能够稳定控制在0.02mm以内，完全满足小型轴类零件铣削工序的尺寸公差要求，相比通用台虎钳装夹的方式，装夹效率提升60%以上，同时能够避免台虎钳装夹时容易出现的零件夹伤、装夹歪斜、轴向窜动等问题。夹具的结构设计没有采用复杂的气动、液压元件，纯机械结构的可靠性更高，在无气源供应的普通铣床上也能够直接使用，对车间的配套条件要求较低，适合小型机加工车间、五金零件加工户的批量生产场景使用。
