在长轴系传动布局中,当轴的跨距超出许用挠度范围时,往往需要在轴段中间位置增设中间支撑,避免轴运转过程中出现挠曲变形、振动超差甚至轴端密封失效的问题,这款可调中间轴承正是针对这类场景设计的支撑部件,常见于输送线传动系统、长距离传动轴组、纺织机械牵伸机构、轻工设备联动轴系等需要中间支撑补偿的工况中。
从实际使用逻辑来看,这类中间轴承的核心作用是为跨距过大的旋转轴提供中部径向支撑,同时保留一定的位置调整余量,抵消安装过程中出现的轴系同轴度偏差,以及设备长期运行后基础沉降、机架形变带来的支撑位置偏移。不同于固定式轴承座一旦安装完成就无法调整位置的特性,这款结构通过两侧立式导柱与轴承体两侧的锁紧铰接结构配合,能够实现轴承中心高度的微调,调整到位后通过两侧的六角锁紧螺母将轴承体与导柱的相对位置锁死,避免运行过程中出现位置窜动。

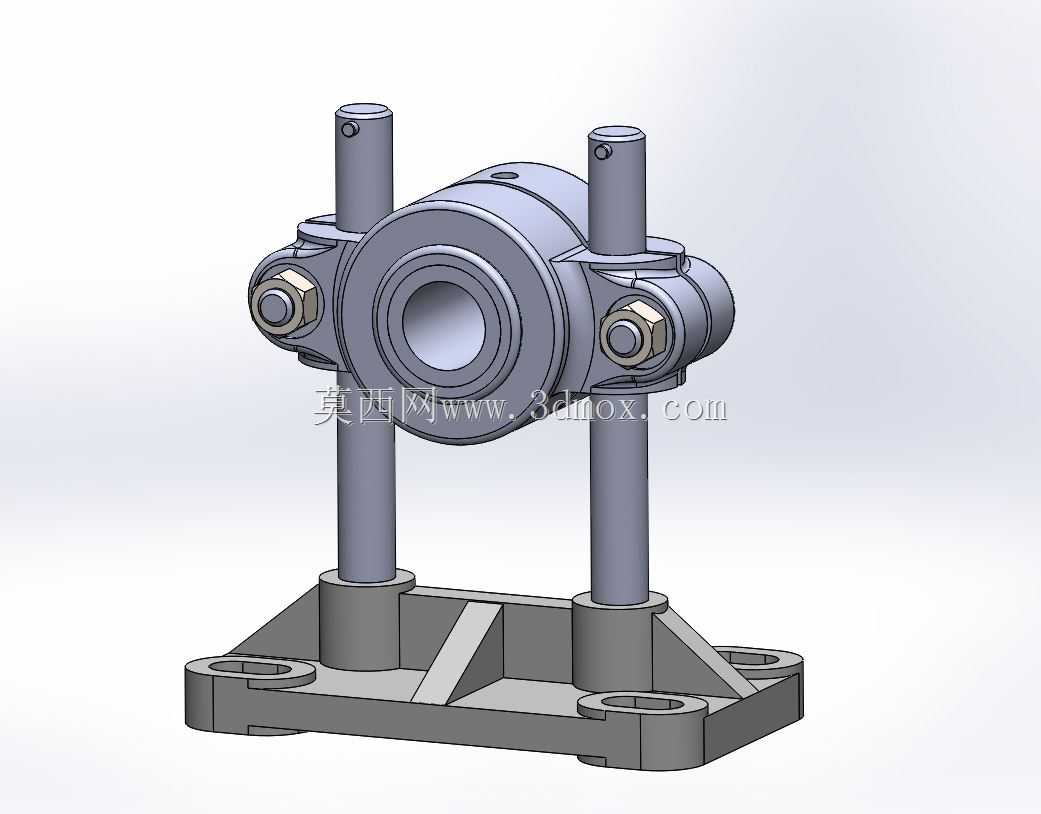

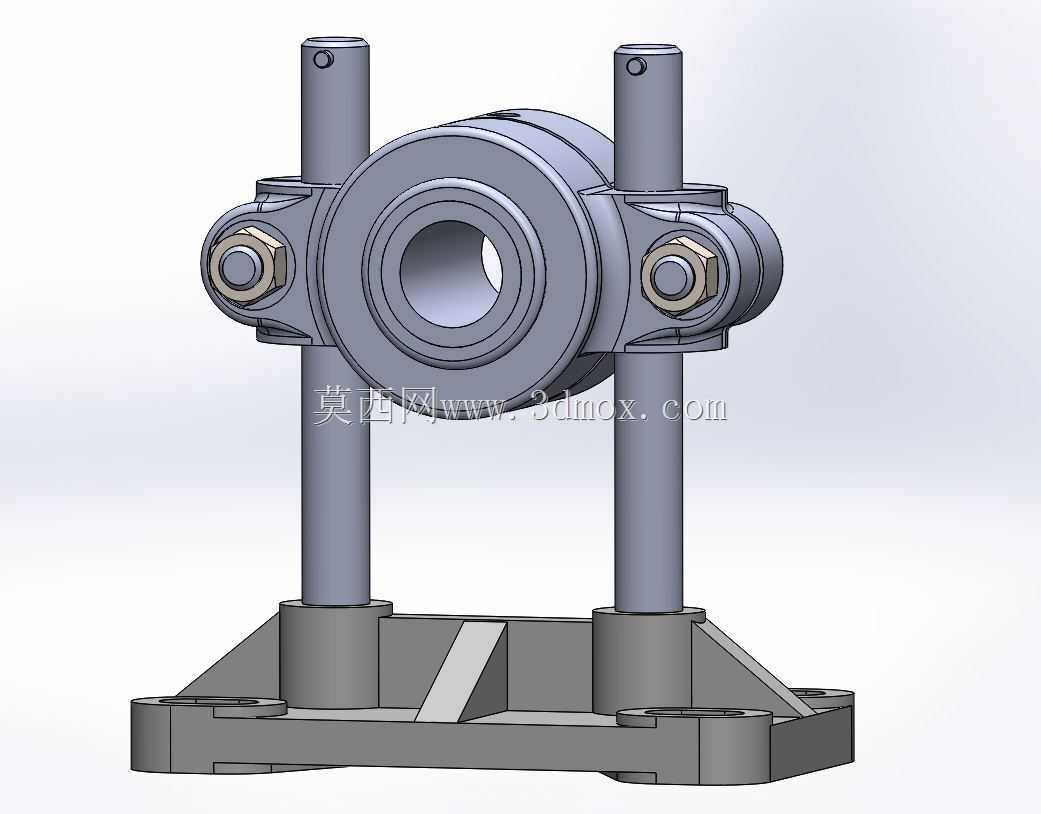

整个装配结构的设计逻辑围绕安装便利性与调整可靠性展开:底部采用带加强筋的一体式安装底板,底板上预留四个沉头安装孔,可通过螺栓直接固定在设备机架的安装平面上,安装孔的长圆形设计允许底板在安装时进行小范围的水平位置调整,降低基础安装面的加工精度要求;两根垂直导柱过盈压装在底板对应的安装凸台上,凸台与底板之间设置三角加强筋,抵消导柱承受的侧向弯矩,避免长期受力后导柱出现倾斜变形。轴承主体采用对开式结构设计,上下轴承盖通过螺栓锁紧,内部可适配对应内径的滚动轴承,轴承体两侧伸出的铰接耳座套在两侧导柱上,耳座与导柱的配合采用小间隙滑动配合,既保证调整时滑动顺畅,又不会出现过大的配合间隙导致支撑刚度不足;两侧的锁紧螺母采用厚型六角螺母,配合平垫圈增大接触面积,锁紧时能够提供足够的夹紧力,将轴承体牢牢固定在导柱的设定高度位置。
从安装边界尺寸来看,底板的整体轮廓尺寸适配常规中小型传动设备的机架安装空间,四个安装孔的孔距符合通用传动设备的安装孔位规范,不需要对原有设备机架进行大规模改造即可直接替换原有固定式支撑;导柱的有效调整行程覆盖常见的安装误差补偿范围,能够满足±10mm以内的高度调整需求,调整时无需拆卸轴系与轴承的连接,只需松开两侧锁紧螺母,将轴承体调整到合适高度后重新锁死即可,大幅降低设备运维过程中的调整工作量。
在结构细节处理上,轴承体的轴承安装孔预留了标准的轴承配合公差,能够直接采购标准件滚动轴承进行装配,不需要额外定制轴承部件;轴承盖与轴承座的结合面设置定位止口,保证装配后轴承孔的圆度与同轴度,避免合盖后出现轴承孔错边导致的轴承卡滞问题;导柱顶端设置内螺纹孔,可加装防尘盖板,避免车间环境中的粉尘、碎屑落入导柱与耳座的配合间隙,导致调整时出现卡涩。实际选型过程中,需要根据被支撑轴的直径、轴系的径向载荷、运行转速匹配对应内径的轴承型号,同时核算导柱的支撑刚度是否满足载荷要求,当径向载荷超出单组导柱的承载范围时,可加大导柱直径或者增加导柱数量来提升整体支撑刚度。
这类可调中间支撑结构相较于传统的固定式轴承座,最大的优势在于安装调整环节的容错率更高,尤其是在多段轴拼接的长轴系中,各段轴的安装误差累积后,固定式支撑往往需要反复修锉安装面或者加装调整垫片才能保证轴系同轴度,而这款结构通过导柱的高度调整与底板的水平位置调整,能够快速完成支撑位置的找正,大幅缩短设备安装调试的周期,同时在后期设备运维过程中,当轴系出现磨损下沉、机架形变移位时,不需要拆卸整个轴系即可重新调整支撑位置,恢复轴系的同轴度要求,降低设备的维护成本。在实际建模过程中,所有配合面的公差设置都需要符合机械设计手册的相关规范,滑动配合面的表面粗糙度要求控制在Ra1.6-Ra3.2之间,安装底板的底面粗糙度要求控制在Ra6.3以内,保证安装时与机架面贴合紧密,不会出现安装翘曲导致的支撑受力不均问题。
