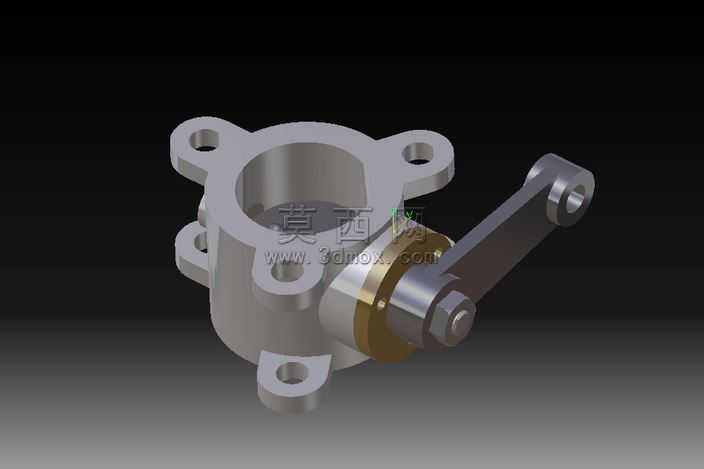

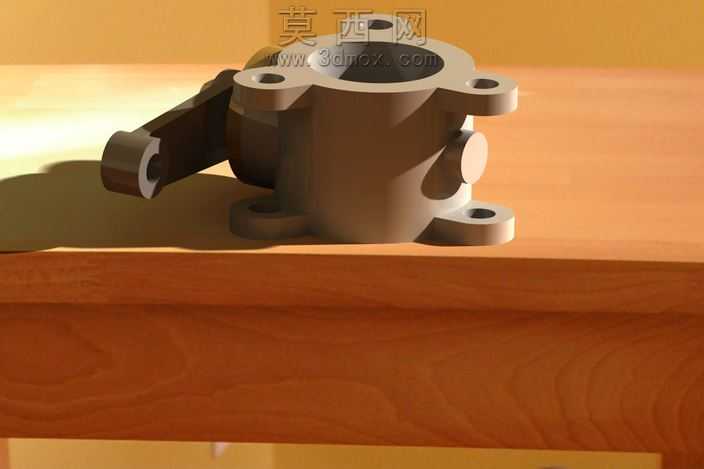

带手动操作摇臂的蝶形阀装配结构

本作品为手动操作式蝶形阀的完整装配三维模型，建模过程严格遵循机械装配设计逻辑，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组合。建模阶段首先构建主体阀体零件，采用拉伸、切除、阵列等基础特征完成带多组安装耳的阀体腔体结构，安装耳上的连接孔位严格匹配法兰安装的标准尺寸参数，保证后续实际生产中的安装适配性；其次完成阀杆、蝶板、密封衬套、操作摇臂、锁紧螺母等附属零件的独立建模，其中密封衬套部分采用不同的材质分区设计，金属阀杆与阀体接触位置设置耐磨衬套结构，摇臂与阀杆的连接位置采用扁方定位结构，避免操作过程中出现打滑松脱的问题。渲染阶段针对不同零件赋予差异化材质：阀体主体采用哑光铸钢材质，还原工业阀门的铸件质感；密封衬套采用黄铜金属材质，与钢质阀体形成明确的视觉区分；操作摇臂采用精钢抛光材质，表面设置轻微的金属反光效果；锁紧螺母采用发黑处理的金属材质，还原紧固件的常见表面处理效果。模型的装配结构完全还原真实蝶阀的运动逻辑，摇臂与阀杆设置同轴转动约束，阀杆与蝶板设置固定约束，可直观模拟阀门启闭过程中摇臂带动蝶板转动的运动状态，清晰展示阀体内腔的通断变化过程。设计过程中充分考虑了阀门的实际使用场景，阀体上的多组安装耳可适配不同方向的管路安装需求，摇臂的长度经过参数化调整，保证手动操作时的力矩符合人机工程要求，密封位置的配合间隙严格按照机械设计公差设置，既保证装配的合理性，也能直观体现密封结构的压紧效果。整体模型结构完整，各零件间的装配关系清晰，没有出现干涉或者约束错误的问题，可用于阀门结构教学、产品展示以及后续的工程图导出参考。
