单螺杆偏心输送泵三维结构设计

　　这款偏心螺杆泵的结构设计，核心围绕容积式输送的工况需求展开，区别于常规离心泵的叶轮结构，其依靠偏心转子在弹性定子腔内的连续啮合，形成数个独立的密闭输送腔室，随着转子的回转运动，腔室沿轴向从吸入端向排出端匀速推移，实现介质的无脉动稳定输送。从实际应用场景来看，这类泵型适配的介质范围极广，既可以输送低粘度的清水类流体，也能轻松应对高粘度、含固体颗粒的介质，比如市政污泥处理环节的脱水污泥输送、制药行业的膏状原料药转运、食品加工领域的粘稠酱料输送，甚至是含纤维杂质的工业废水输送，都能依靠其强自吸、无剪切的输送特性稳定运行，不会出现离心泵输送高粘度介质时效率骤降、叶轮堵塞的问题。

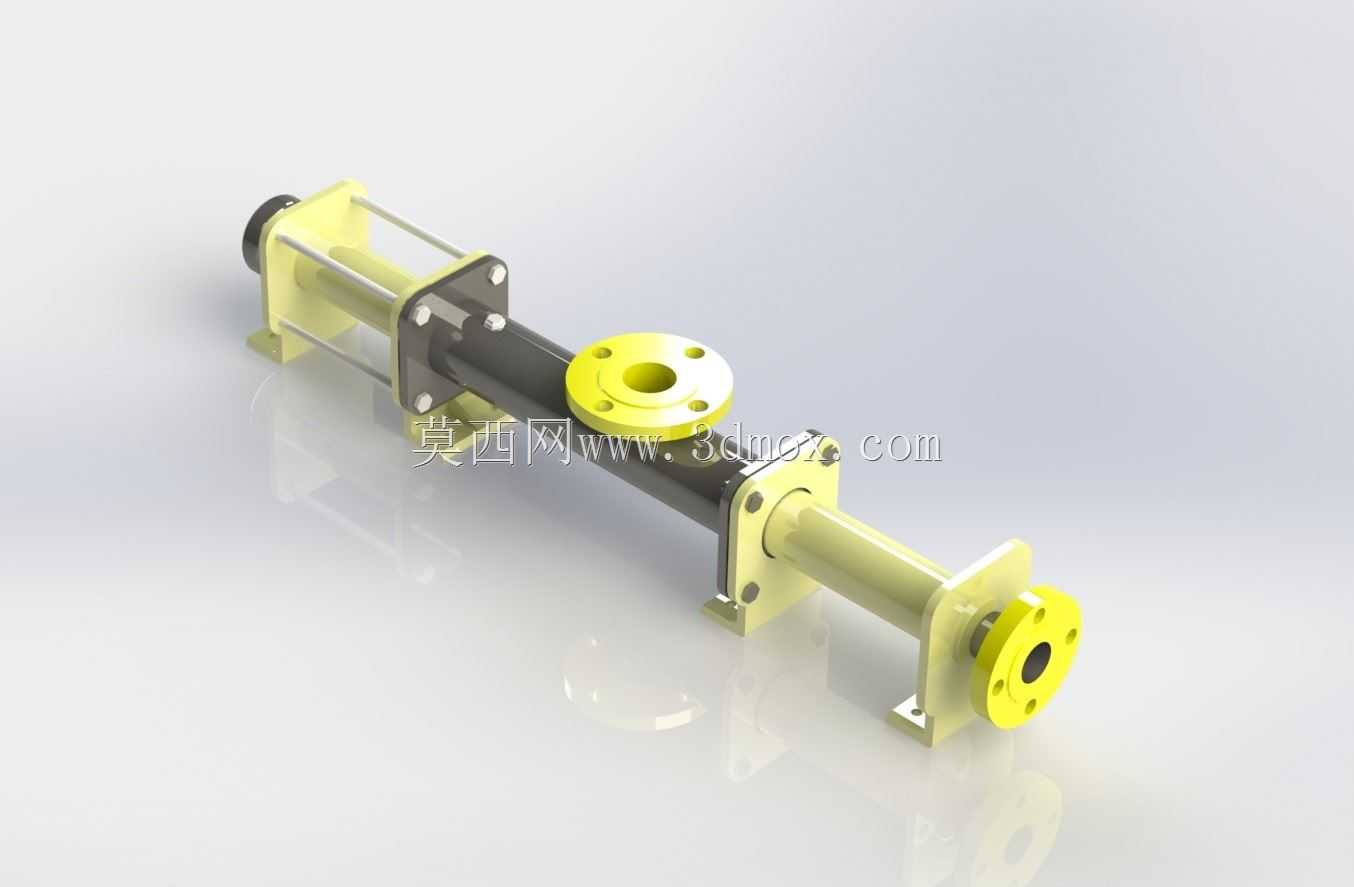

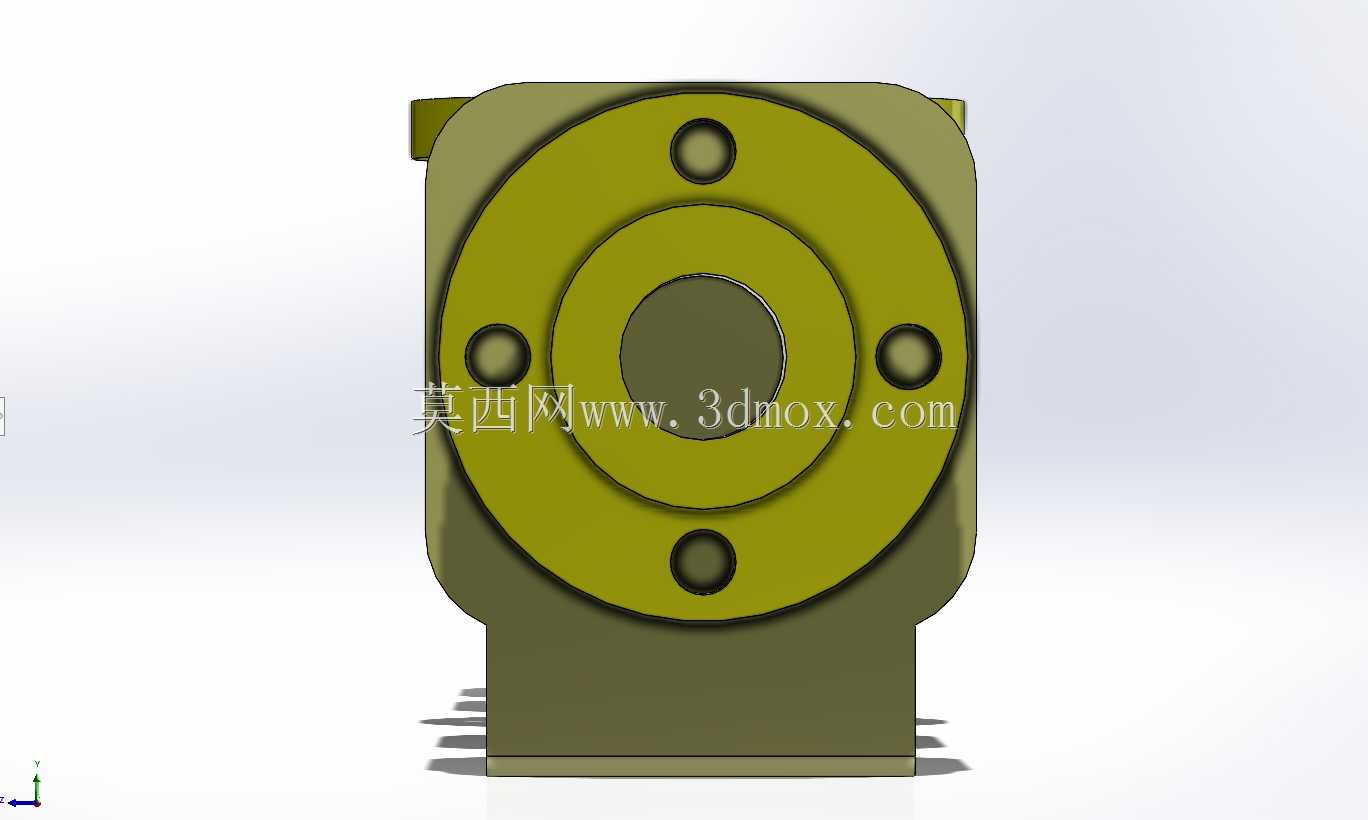

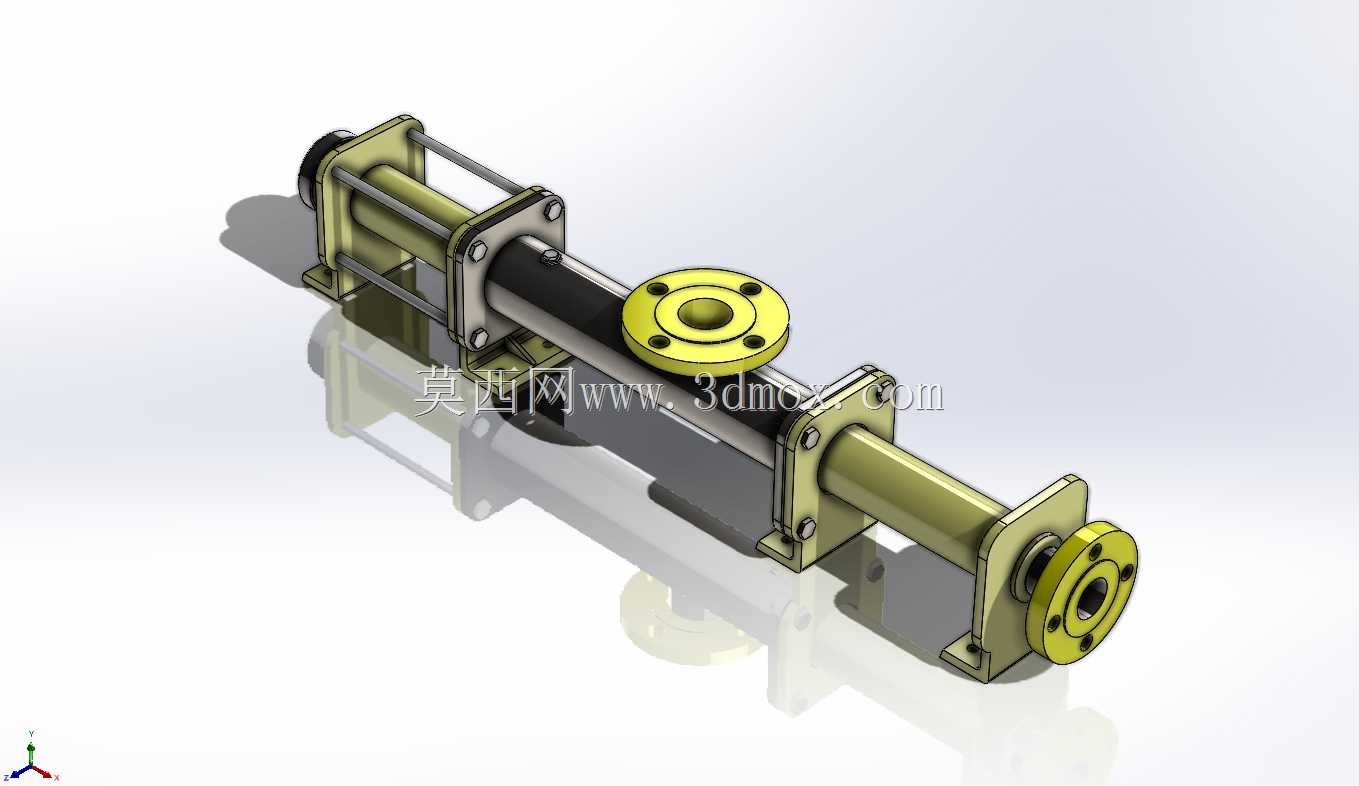

　　从结构设计思路来看，这款模型还原了偏心螺杆泵的核心组成：两端带法兰接口的泵筒段，内部嵌套橡胶材质的定子衬套，偏心螺旋结构的转子穿设在定子内部，转子的动力输入端通过万向联轴结构与驱动段的传动轴连接，抵消转子回转时的偏心摆动量，避免驱动轴承受额外的径向载荷。驱动端的支架结构采用分体式连接设计，既可以直连标准电机，也能根据安装空间需求加装减速机构，适配不同转速的工况要求。进出口的法兰结构采用标准圆形法兰设计，法兰盘上预留均匀分布的螺栓孔，可直接与同通径的工业管道对接，无需额外制作转接件，降低现场安装的改造成本。

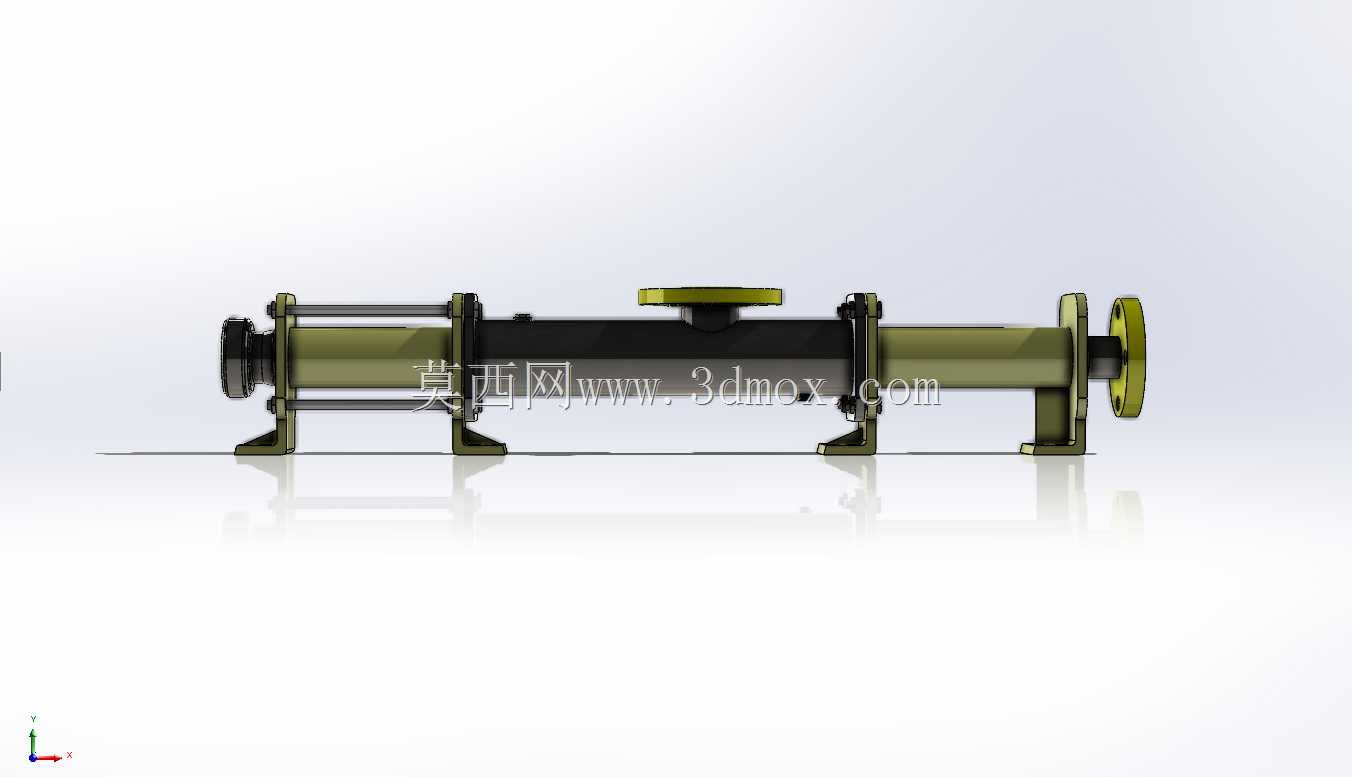

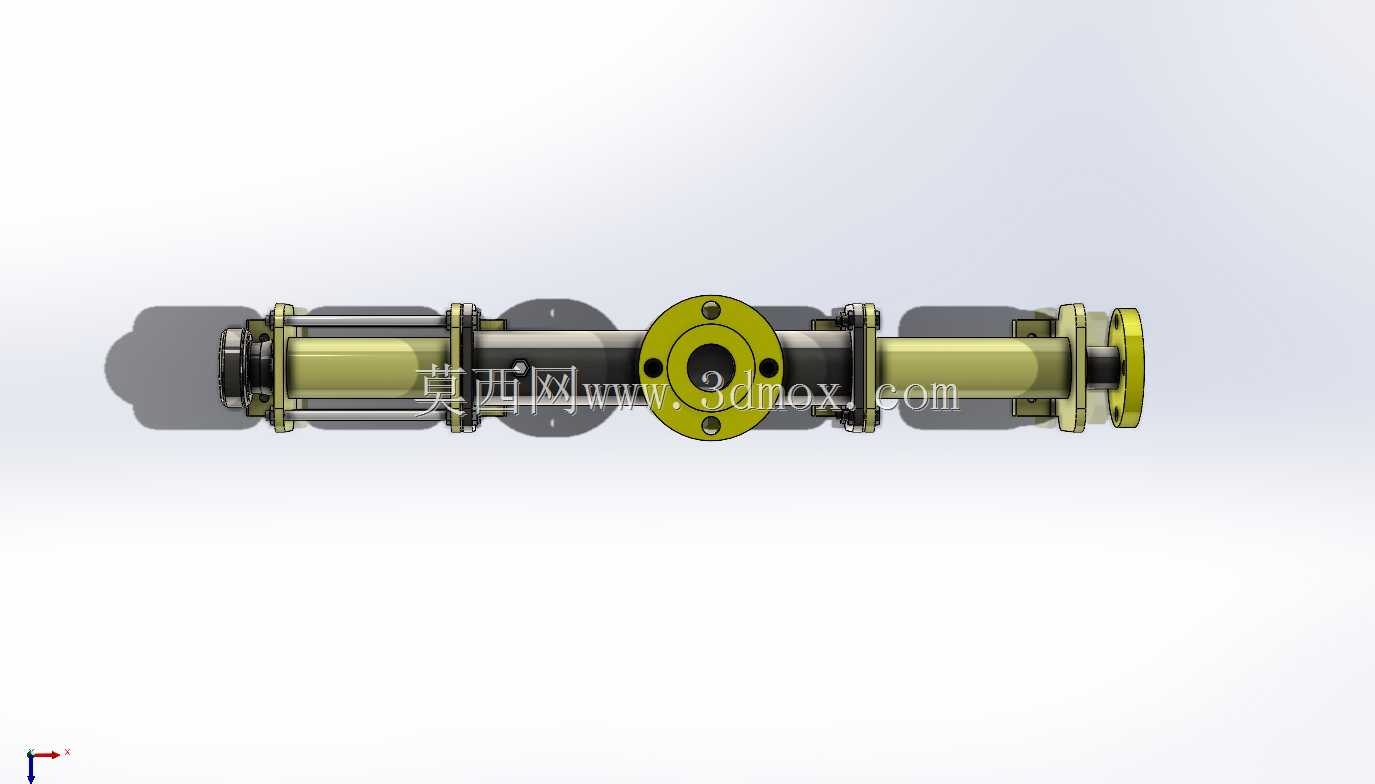

　　在安装边界与尺寸设计上，这款泵型采用卧式安装结构，底部预留两个带安装孔的支撑脚，支撑脚的位置经过重心校核，确保泵体满负荷运行时的稳定性，不会因为转子偏心转动产生的微幅振动出现安装松动。泵体的整体轴向尺寸根据输送流量参数匹配，进出口法兰的中心高度统一，方便现场管道的水平对接，避免管道出现额外的应力弯折。转子与定子的配合间隙经过参数化设计，既保证输送腔室的密封性，减少介质回流提升容积效率，又避免过盈量过大导致的启动扭矩过高、定子磨损过快的问题。

　　从功能特性来看，这款偏心螺杆泵具备自吸能力强的特点，启动前无需灌泵即可抽取低于安装位置的介质，吸程最高可达8米以上，适合地下池体的介质抽取工况。同时输送过程中介质不会受到叶轮的高速剪切，对于制药行业的活性物料、食品行业的易变质物料，能最大程度保留物料的原有特性，不会破坏物料的成分结构。另外泵体的过流部件没有易堵塞的结构，介质中的固体颗粒只要粒径在定子腔室的允许范围内，都可以顺利通过，不会出现叶轮卡滞、流道堵塞的故障，运维成本远低于同参数的离心泵、隔膜泵。

　　在结构细节处理上，驱动端的密封结构采用填料密封与机械密封可选的设计，用户可以根据输送介质的腐蚀性、泄漏等级要求灵活选择密封形式，输送有毒有害、易挥发介质时选用双端面机械密封，输送普通无腐蚀性介质时选用成本更低的填料密封，兼顾使用成本与密封可靠性。泵筒与两端端盖的连接采用螺栓紧固结构，拆解时只需拆除端盖螺栓即可抽出转子与定子组件，方便日常维护时更换磨损的定子衬套，无需整体拆卸泵体与管道的连接，大幅缩短运维停机时间。支撑脚的安装孔采用长圆孔设计，现场安装时可以微调泵体的轴向位置，抵消管道安装时的尺寸误差，降低现场安装的对位难度。
