电动辊式软管收卷设备结构设计

　　在工业流体输送、车间气动管路布设、移动式作业设备的管线配套场景中，长距离柔性软管的收纳与规整一直是现场运维的常见痛点，散乱堆放的软管不仅占用作业通道空间，还容易因碾压、弯折、拖拽造成外层磨损、接头脱落，甚至引发介质泄漏、管路爆裂等安全隐患，辊式电动软管收卷装置正是针对这类需求开发的专用管线收纳设备。

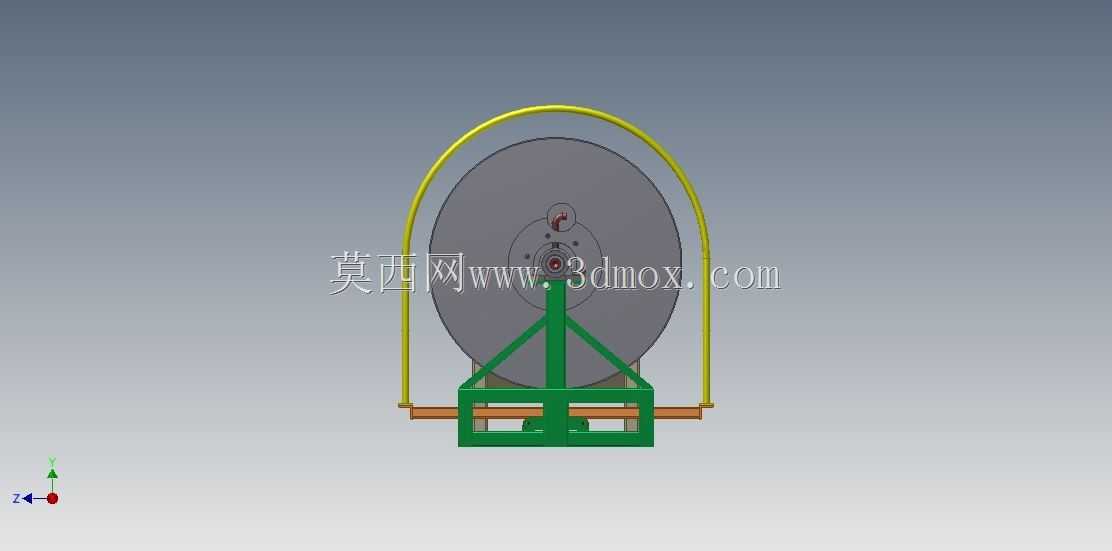

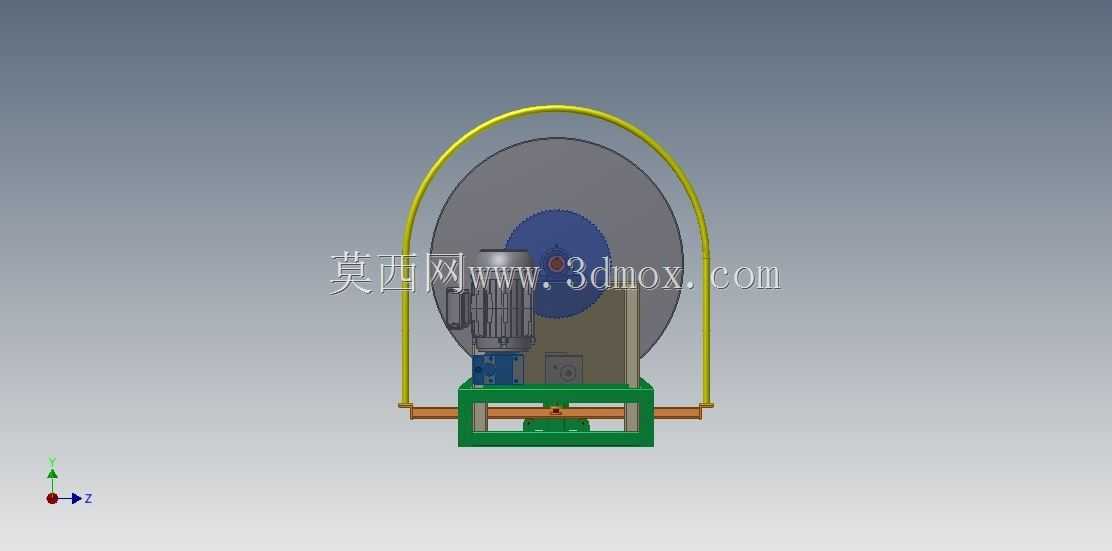

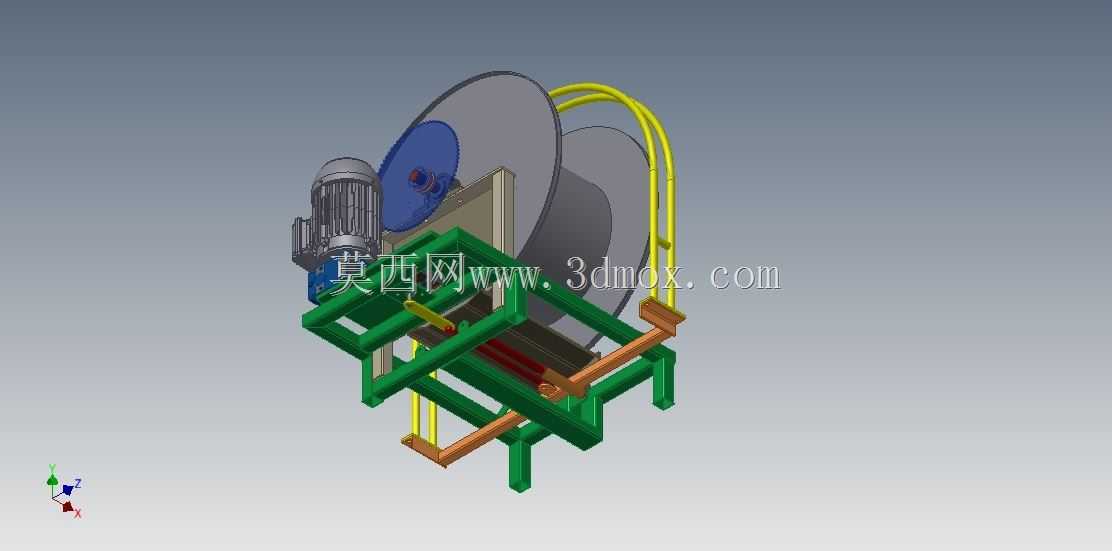

　　该设备采用卧式单卷筒核心结构，卷筒两侧设置大直径挡边盘，能够对缠绕在辊筒上的软管形成可靠的侧向限位，避免软管在收卷过程中从辊筒两侧滑脱，挡边盘的直径根据常规适配软管的最小弯曲半径设计，确保软管缠绕时的弯曲曲率始终在材料允许范围内，不会因过度弯折造成管体内部增强层损伤，延长软管的实际使用寿命。卷筒的支撑框架采用型钢焊接成型的一体式底座结构，底座上预留了多组标准安装孔位，既可以通过膨胀螺栓直接固定在车间地面、设备平台的混凝土基础上，也可以通过配套的安装支架固定在移动作业车辆、生产线边的立柱结构上，安装边界的适配性覆盖了固定工位与移动作业两类场景的需求。

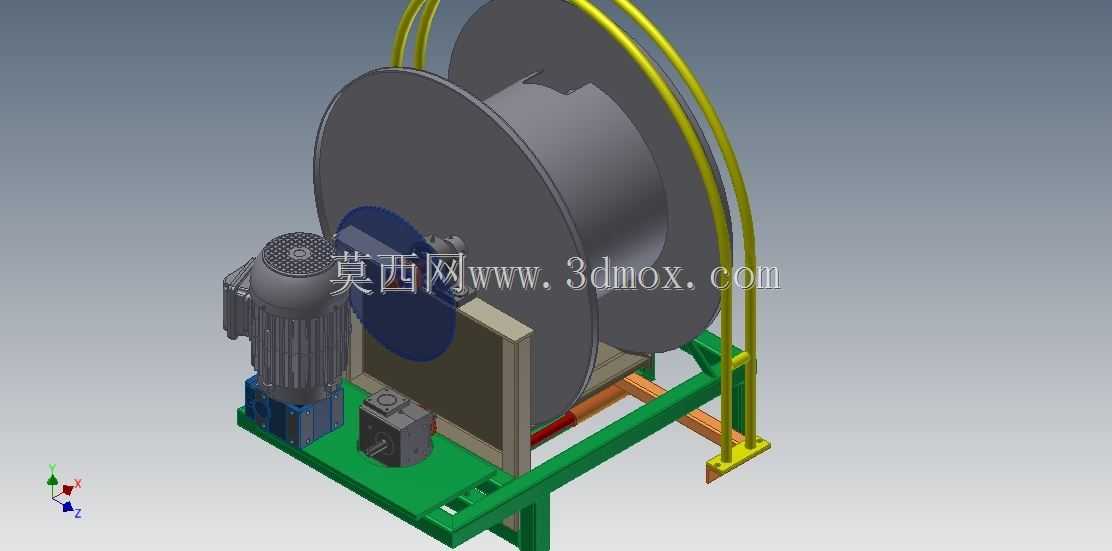

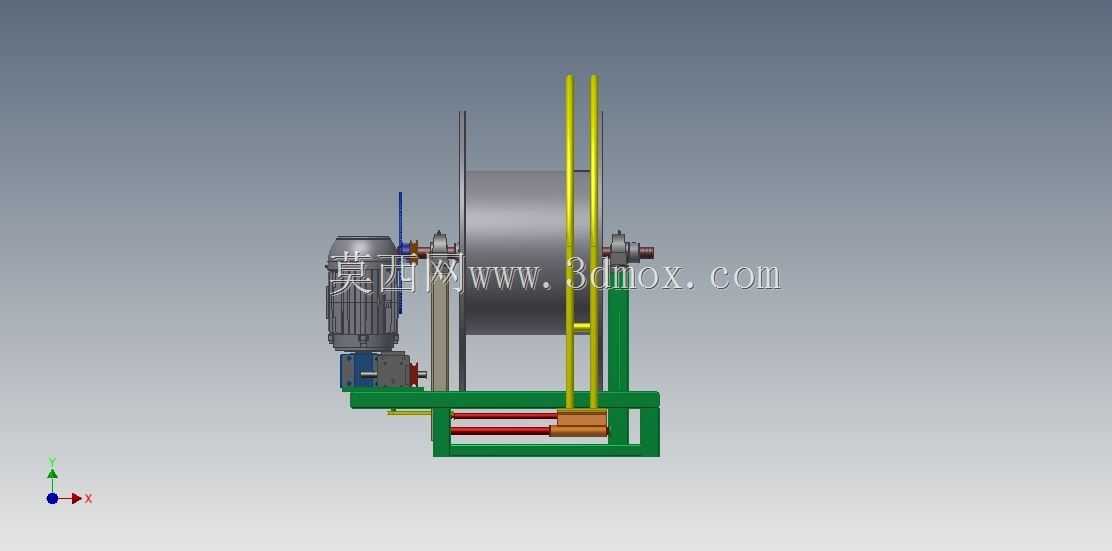

　　动力端采用减速电机直连驱动的布局，电机输出端通过减速机构与卷筒主轴刚性连接，省去了额外的链传动、带传动结构，既减少了传动环节的功率损耗，也降低了后期运维过程中传动件的更换、张紧调整工作量。驱动单元旁配套设置了控制模块，能够实现收卷动作的启停控制，部分工况下还可扩展调速功能，匹配不同管径、不同长度软管的收卷速度需求，避免收卷速度过快造成软管甩动、排布错乱的问题。卷筒旁设置的竖向导向架采用圆管弯折成型，表面做光滑钝化处理，能够在软管收放过程中对管体形成导向约束，引导软管沿着卷筒轴向均匀排布，避免软管在卷筒局部堆叠造成的卷绕不整齐、卡滞问题。

　　设计过程中针对卷筒的受力状态做了针对性的结构强化，卷筒主轴采用调质处理的合金结构钢加工，两端配置带座轴承作为转动支撑，能够承受满管状态下软管的总重量以及收卷过程中的动态拉力，即使是充有介质的重型软管，收卷过程中也不会出现主轴变形、转动卡滞的问题。底座框架的焊接位置全部做了去应力处理，避免长期承重过程中框架出现焊接变形，导致卷筒转动同轴度偏差、运行异响等问题。设备的整体外形尺寸根据常规适配的软管规格做了匹配，整体宽度控制在可通过常规车间通道门的范围内，高度方向不会遮挡操作人员的常规作业视线，安装时仅需保证卷筒前方预留足够的软管拉出、回收的操作空间即可，不需要额外占用过大的场地面积。

　　从实际使用场景来看，这类设备可适配压缩空气软管、输水软管、低压输油软管、低压液压软管等多种柔性管线的收纳需求，在汽修车间、生产装配线、工程作业现场、仓储物流区域都有广泛的应用空间，相比手动收卷的软管卷盘，电动驱动的形式能够大幅降低操作人员的劳动强度，尤其是大管径、长距离的重型软管，单人即可完成全部的收放操作，不需要多人配合拖拽整理。设备的结构设计充分考虑了现场使用的可靠性，所有外露的结构件都做了表面防锈涂装处理，能够适应车间内多尘、少量油污的使用环境，转动部位的轴承都配置了密封结构，避免粉尘、杂质进入轴承滚道造成磨损，延长设备的无故障运行周期。

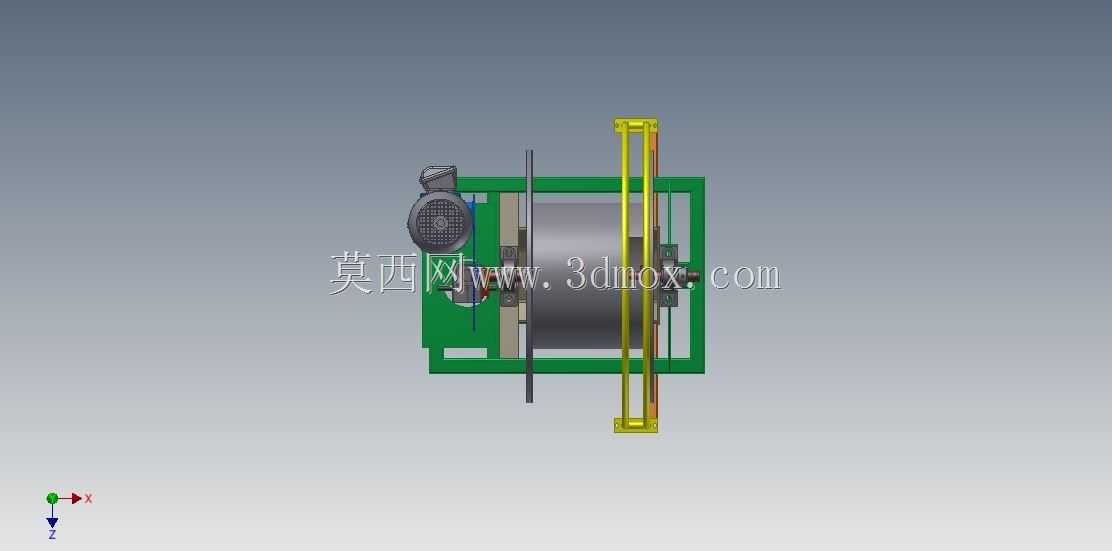

　　在三维建模过程中，所有结构件的装配关系都按照实际加工装配的逻辑搭建，卷筒与主轴的连接方式、减速电机与底座的安装尺寸、导向架与主框架的焊接位置都做了1:1的还原，能够直接作为结构优化、非标改型的设计基础，针对不同的软管规格、安装空间需求，设计人员可以在该模型基础上调整卷筒的长度、挡边盘直径、电机功率参数，快速衍生出适配不同工况的专用收卷设备，不需要从零开始搭建基础结构，能够有效缩短非标设计的周期。
