简易硬纸板硬币分拣装置结构设计

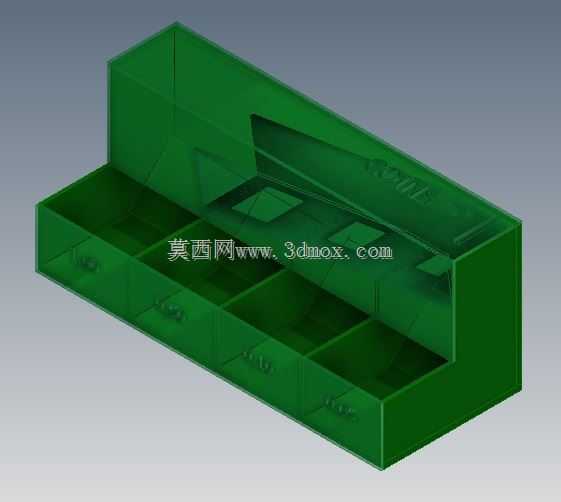

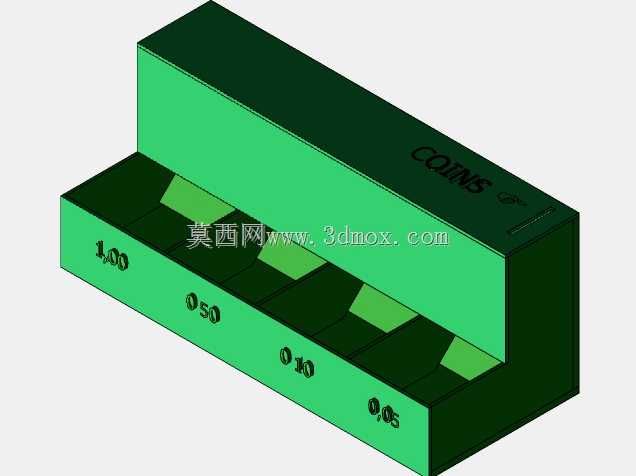

　　日常零散硬币的分类整理一直是零售收银、公共交通票务室、校园自助设备运维场景里的细碎痛点，人工分拣不仅耗时久，长时间重复操作还容易出现计数误差、不同面额混放的问题，这款采用4mm硬纸板制作的硬币分拣装置，正是瞄准低负载、非工业高频使用的轻量分拣需求设计，无需复杂金属构件与动力部件，完全依靠结构落差与硬币自身尺寸差实现分选，适合手工爱好者自制、小型商铺日常整理硬币使用。从结构逻辑来看，装置整体采用上下两层的槽式布局，上层为倾斜设置的硬币滑行导槽，导槽沿硬币行进方向依次开设不同宽度的落料口，落料口宽度严格匹配对应面额硬币的直径参数——从入料端到出料端，落料口宽度依次递增，分别对应0.05、0.10、0.50、1.00面额的硬币尺寸，

　　当混合硬币从入料端倒入后，会沿着倾斜导槽依靠重力自然下滑，直径小于当前落料口宽度的硬币会直接落入下层对应的储料仓内，直径更大的硬币则继续沿导槽向前滑行，直至匹配到对应宽度的落料口下落，最终实现不同面额硬币的自动分选，全程无需额外动力输入，仅靠重力即可完成全部分拣流程。设计阶段优先考虑了硬纸板材料的加工特性，所有构件均采用平板裁切后插接组装的形式，无需复杂的弯折、粘接工艺，普通美工刀、直尺即可完成全部零件的裁切加工，装配时依靠纸板之间的插接摩擦力即可完成整体固定，若需要提升结构耐用性，可在插接位置涂抹少量白胶加固，整体制作门槛极低。外形尺寸方面，装置整体为长方体槽型结构，长度方向适配常规A3幅面硬纸板的裁切边界，

　　宽度控制在单手握持可搬运的范围内，高度则预留了足够的储料仓空间，单次可容纳百枚左右的混合硬币完成分拣，放置在桌面使用时不会占用过多操作空间，底部为平整的平面结构，无需额外安装固定，直接放置在水平台面即可稳定工作，导槽的倾斜角度经过反复调试，角度过大会导致硬币滑行速度过快出现跳料、卡滞问题，角度过小则会出现硬币滑行不畅、堆积在导槽内的情况，最终选定的倾斜角度可保证不同磨损程度的硬币都能顺畅滑行，不会出现卡料问题。落料口的边缘做了小幅的倒角导向设计，避免硬币下落时被纸板毛边卡住，每个储料仓的前端都预留了取料缺口，分拣完成后可直接从缺口处倒出对应面额的硬币，无需拆分整体结构。考虑到硬纸板材料的耐磨特性，

　　导槽表面可根据使用频率粘贴透明胶带提升光滑度，减少硬币长期滑行造成的纸板磨损，延长装置的使用寿命，整体结构没有易损的传动部件，即使出现局部构件损坏，也可直接裁切对应尺寸的纸板零件替换，维护成本几乎可以忽略。不同于工业级高速硬币分拣设备的复杂结构，这款装置完全面向轻量使用场景设计，没有复杂的传感、计数模块，核心功能聚焦在最基础的尺寸分选上，结构逻辑简单直观，即使是没有机械设计基础的制作者，也能通过三维模型拆解的零件图快速理解装配关系，完成自制。在实际使用过程中，需要注意单次倒入的硬币量不宜过多，避免硬币在导槽入料端堆积造成堵塞，若出现卡料情况，仅需轻微晃动装置即可让硬币恢复滑行，操作门槛极低。导槽两侧的挡边高度经过合理设计，可避免硬币滑行过程中从侧边掉落，上层导槽的末端设置了挡块，可防止未被分拣的异形硬币、游戏币等直接滑出装置，便于后续人工挑拣。储料仓之间采用隔板完全分隔，不同面额的硬币下落之后不会出现混仓问题，每个储料仓的容积经过匹配计算，对应常规流通场景下不同面额硬币的流通占比，避免出现某一面额储料仓提前满溢、其他仓位空置的情况。整体结构没有尖锐的外露边角，所有裁切后的纸板边缘都可做磨毛处理，使用过程中不会划伤手部，适合在教学场景中作为结构设计、重力分选原理的演示教具使用，帮助学习者理解依靠尺寸差实现物料分选的基础机械逻辑。
