带可移动压紧器的焊接工作台结构

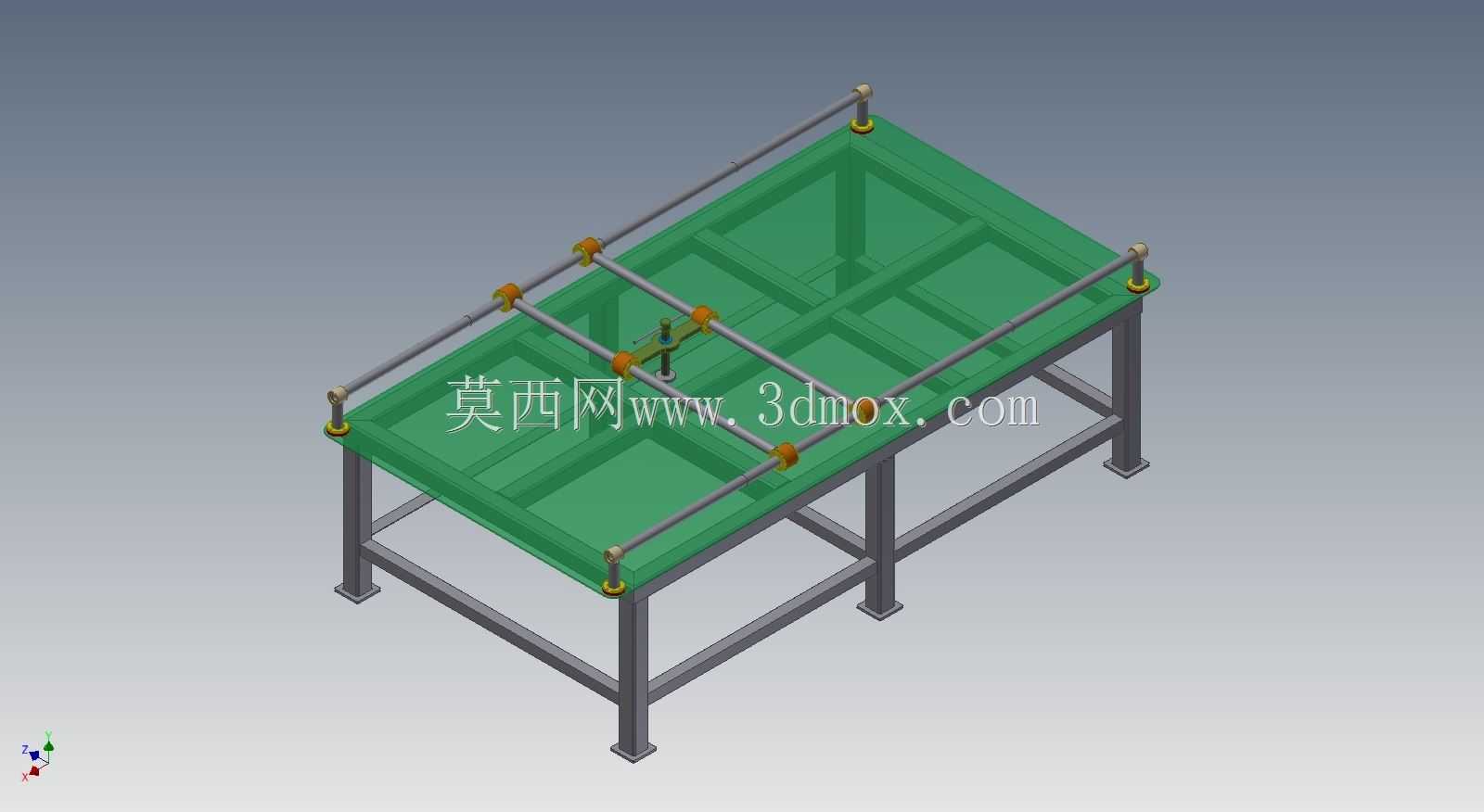

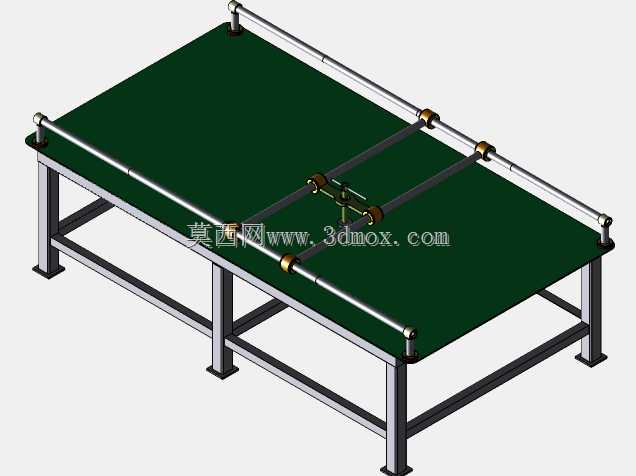

　　这款带可移动压紧机构的焊接工作台，主要面向重型构件焊接作业场景设计，常见于集装箱部件、大型翻转门、钢结构框架类工件的组焊工序，解决大尺寸异形工件装夹定位难、焊接过程中工件移位变形的实际生产痛点。工作台主体采用框架式方管焊接支撑结构，台面为整块带网格加强筋的钢板结构，整体支撑腿采用等截面方管制作，腿底设置带安装孔的方形地脚板，可通过膨胀螺栓与车间混凝土地面固定，保证大负载焊接作业时的整体稳定性，避免焊接敲击、工件移位带来的工作台晃动。台面上方沿长度方向平行布置两根圆导轨，导轨两端通过带锁紧结构的支座固定在台面边缘的立柱上，可根据待焊工件的高度调整导轨的安装高度，适配不同厚度、不同堆叠高度的工件装夹需求。导轨上搭载的可移动压紧器可沿X、

　　Y、Z三个方向调整位置：沿导轨长度方向为X向滑动，可覆盖整个工作台长度范围的压紧点位；跨导轨方向的横向滑杆为Y向调整，可适配不同宽度的工件压紧；压紧杆自身带螺纹调节结构，可沿Z向升降调整压紧高度，端部配置压块，可根据工件接触面形状更换不同形式的压头，避免压伤工件表面。在实际焊接作业中，这类工作台可替代传统的点焊临时固定、人工扶持对位的作业方式，尤其是针对集装箱门板、大型翻转门这类尺寸大、板材薄、易焊接变形的工件，可通过多点位的可移动压紧器将工件牢牢压合在工作台台面上，有效控制焊接过程中的热变形量，减少后续焊后校形的工作量。设计过程中，导轨的安装位置避开了台面的主要焊接作业落渣区域，导轨表面做了镀铬防锈处理，减少焊接飞溅、

　　焊渣附着对滑动顺畅度的影响；压紧器的滑动座配置了锁紧旋钮，调整到目标点位后可快速锁死，避免焊接过程中压紧器移位导致的工件松动。整体工作台的外形尺寸适配常见的6米级大型工件焊接需求，宽度方向预留足够的焊工操作空间，支撑腿之间的横向连接杆既提升了框架整体的抗扭刚度，也可作为临时的工具、焊材放置位。台面的网格加强筋结构在保证台面整体平面度的同时，减轻了工作台自身重量，也便于焊接过程中焊渣、废料的漏出清理，避免焊渣堆积在台面背面造成的台面变形。压紧器的操作力经过适配设计，普通操作人员无需额外工具即可完成位置调整与压紧锁紧，降低装夹作业的劳动强度，相比固定式的焊接工装，这款可移动压紧的工作台无需针对特定工件制作专用夹具，可适配多品种、

　　小批量的大型钢结构件焊接作业，提升工装的通用率，减少车间专用工装的存储与制作成本。在安装边界上，工作台地脚的安装孔位间距预留了调整余量，可适配车间地面不平整的安装条件，导轨两端的支座采用螺栓连接而非焊接固定，后续可根据生产需求更换更长的导轨或者加高立柱，拓展工作台的适配范围。
