MIGMAG焊枪用铜质导电接触端头

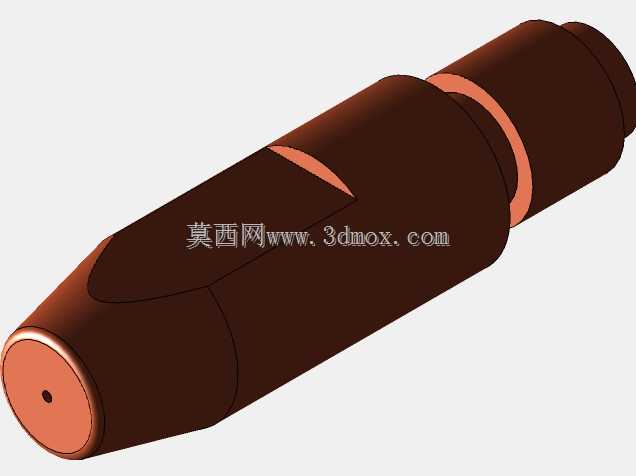

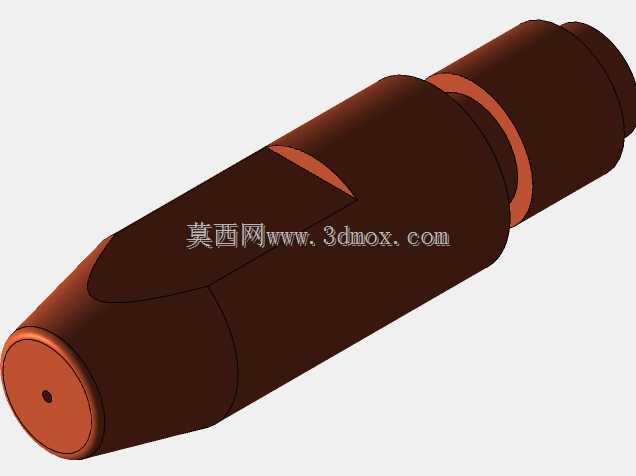

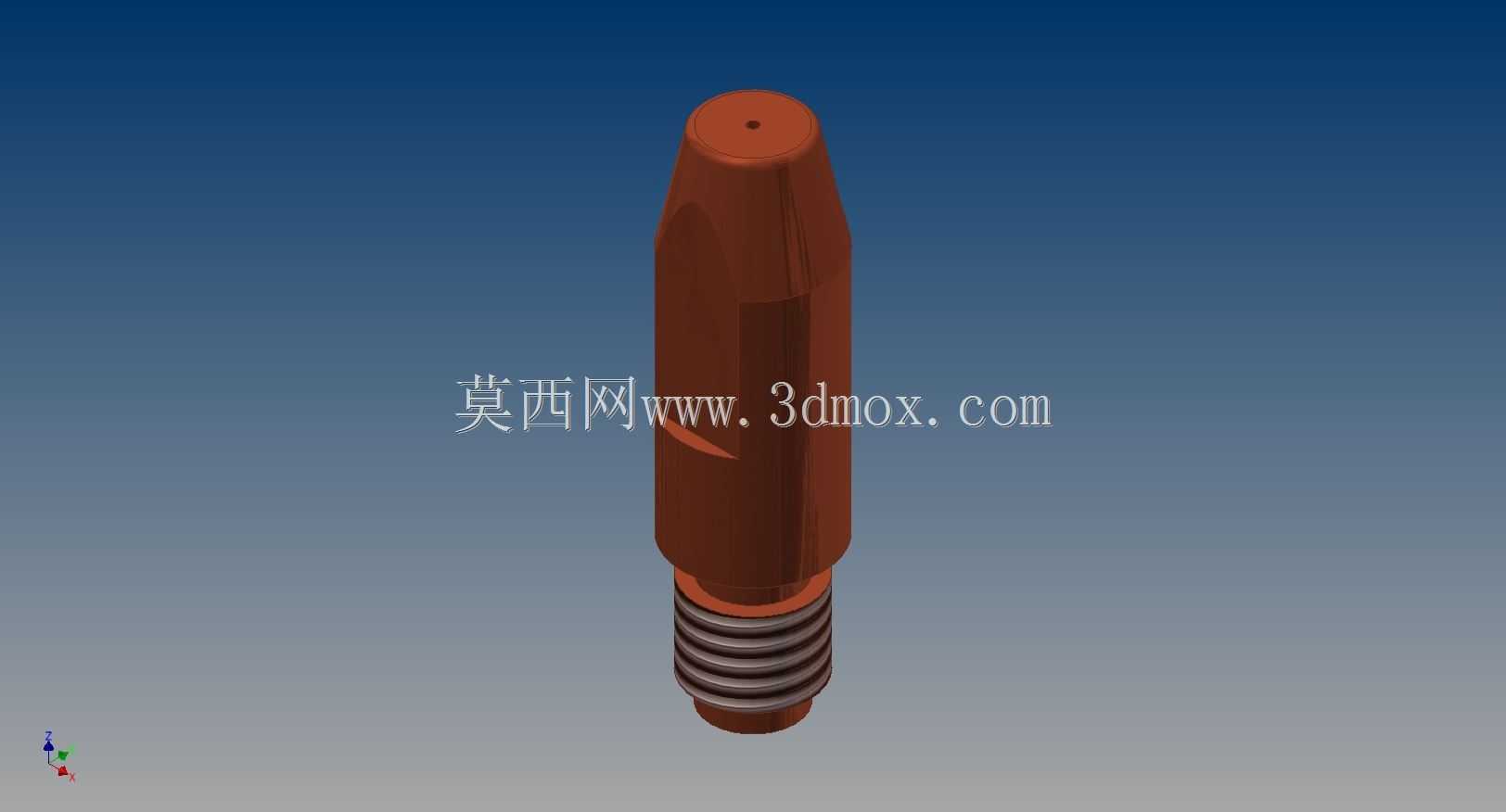

　　在气体保护焊接作业场景里，这类接触端头是焊枪前端直接对接焊丝、传导焊接电流的核心易耗配件，日常在碳钢、不锈钢构件的车间批量焊接、现场安装焊接工位上消耗量极大，不管是手工MIG/MAG焊枪，还是配套自动化焊接专机的机用焊枪，都需要匹配对应规格的接触端头来保障焊接过程稳定。从结构设计来看，该接触端头整体采用同轴回转体构型，下半段加工有标准外螺纹，用于和焊枪的分流器、枪颈主体实现螺纹旋合固定，安装时只需对准内螺纹孔拧入到位即可，不需要额外的紧固件，更换时用普通扳手就能快速拆装，能大幅缩短工位上更换易损件的停机时间。端头主体的中段做了多段锥面过渡，既可以减少焊接飞溅在端头表面的附着面积，也能在焊枪摆动作业时避免和工件坡口、焊缝周边发生剐蹭，

　　前端的出丝孔做了高精度的同轴度管控，孔径和常用焊丝直径保持极小的配合间隙，既能让焊丝顺畅送出不卡丝，又能保证电流从端头到焊丝的传导接触足够稳定，避免因接触不良产生电弧漂移、飞溅增大的问题。材质选用铬锆铜合金，相比纯铜材质在高温下的硬度保持性更好，长时间通过大焊接电流时不容易出现孔径变形、螺纹粘连的问题，能有效延长单支接触端头的连续使用寿命，减少焊接过程中因为易损件失效导致的焊缝质量缺陷。从安装边界来看，螺纹段的长度和公称直径匹配常规500A及以下气保焊枪的接口尺寸，整体外径控制在合理范围，不会因为尺寸过大遮挡焊工观察熔池的视线，前端伸出段的长度也兼顾了深坡口焊接时的可达性，在角焊缝、窄间隙坡口焊接时，端头能顺利伸到焊缝根部位置，

　　保证焊丝伸出长度稳定在工艺要求的区间内。设计过程中特意将外表面的粗糙度控制在合理范围，既不会因为过于粗糙导致飞溅粘附后难以清理，也不会因为表面过于光滑导致拆装时扳手打滑，螺纹部分的公差按照普通连接螺纹的中等精度加工，既能保证和不同厂家生产的同规格焊枪配件互换，也不会因为间隙过大导致接触电阻升高、发热异常。在实际焊接作业中，这类接触端头的工作环境非常恶劣，前端持续承受电弧的高温辐射，还有焊接飞溅的不断冲击，所以结构上没有多余的薄弱凸起，整体强度均匀，不会在正常使用中出现断裂、掉块的问题，锥面过渡的位置也做了圆角处理，避免应力集中导致的开裂。对于焊接工位的工艺人员来说，这类接触端头的尺寸一致性直接影响焊接参数的稳定性，

　　建模时严格管控各段的同轴度、螺纹中径尺寸、出丝孔的直线度，能保证批量加工出来的配件互换性达标，不需要每次更换配件后重新调整焊枪的对中位置，也能减少因为配件尺寸偏差导致的送丝不畅、电弧不稳等工艺问题。在自动化焊接生产线中，这类接触端头的寿命稳定性更是直接关系到整线的生产效率，稳定的结构设计和材质选型能减少设备停机更换配件的频次，同时稳定的电流传导也能保证焊缝成形的一致性，降低后续焊缝打磨、返修的工作量。
