82mm直径螺旋齿错齿铣削刀具结构

　　这款直径82mm的螺旋齿铣刀，是面向平面铣削、台阶面开粗、大余量钢件切削工况开发的盘式铣削刀具，日常在卧式铣床、龙门加工中心的重型切削工位上十分常见，尤其适配模具钢、结构钢、铸铁类工件的大进给铣削作业，相比直齿铣刀，其螺旋排布的切削刃能实现渐进式切入切出，大幅降低切削过程中的冲击载荷，减少主轴受交变应力带来的震颤问题。

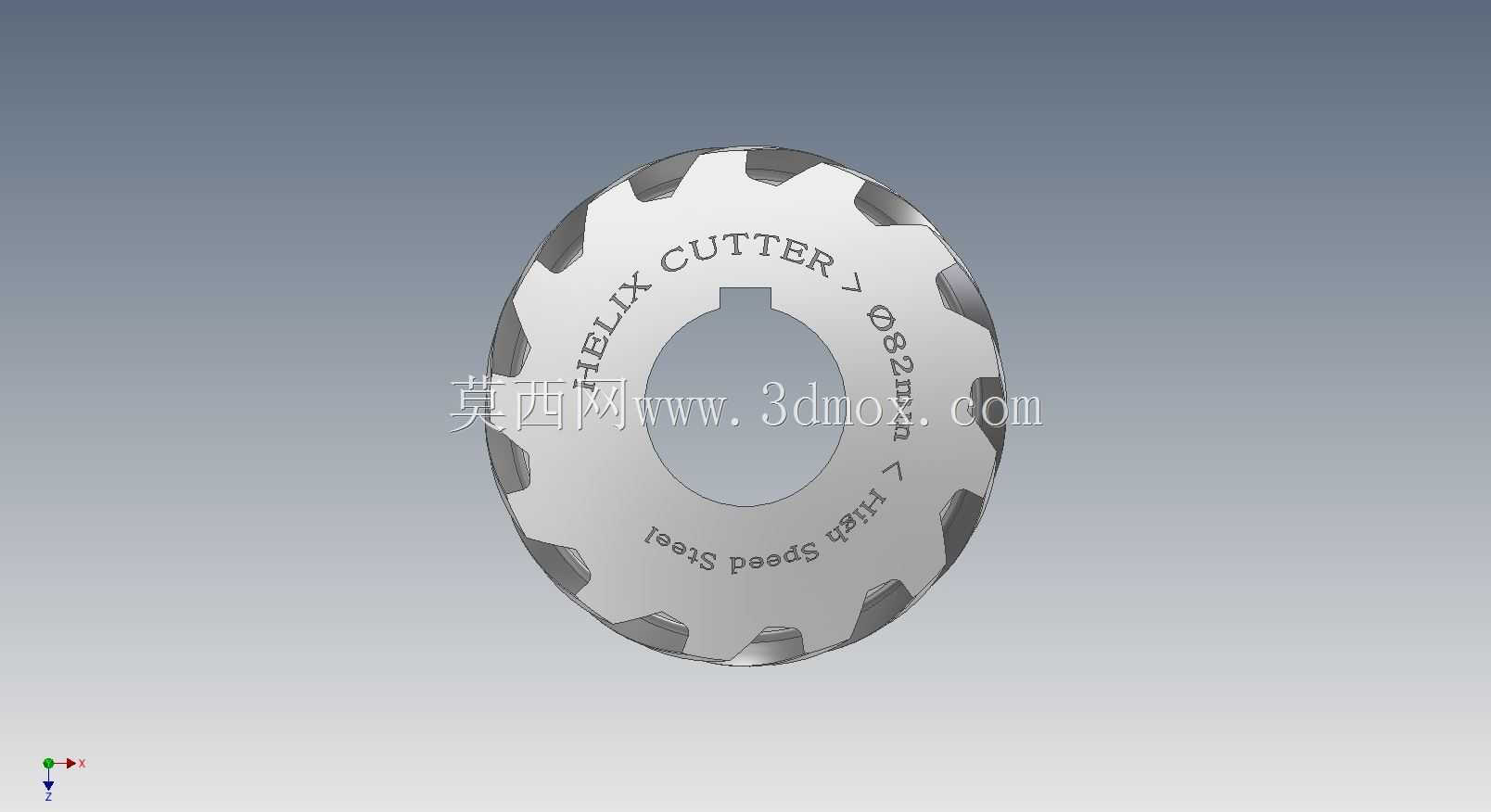

　　从结构设计逻辑来看，刀具整体采用套筒式安装结构，中心带标准键槽的内孔直接与机床刀杆配合，通过平键传递切削扭矩，安装时无需额外的锁紧辅件，靠端面压紧即可完成固定，安装边界完全适配常规7:24锥柄的卧式铣刀杆，内孔尺寸与键槽规格匹配通用刀杆的安装公差，换装时不需要对刀杆做额外改造。刀体上端面刻印的参数标识，能帮助车间操作人员快速识别刀具规格、切削方向与适用材料，避免错装刀具导致的加工报废。

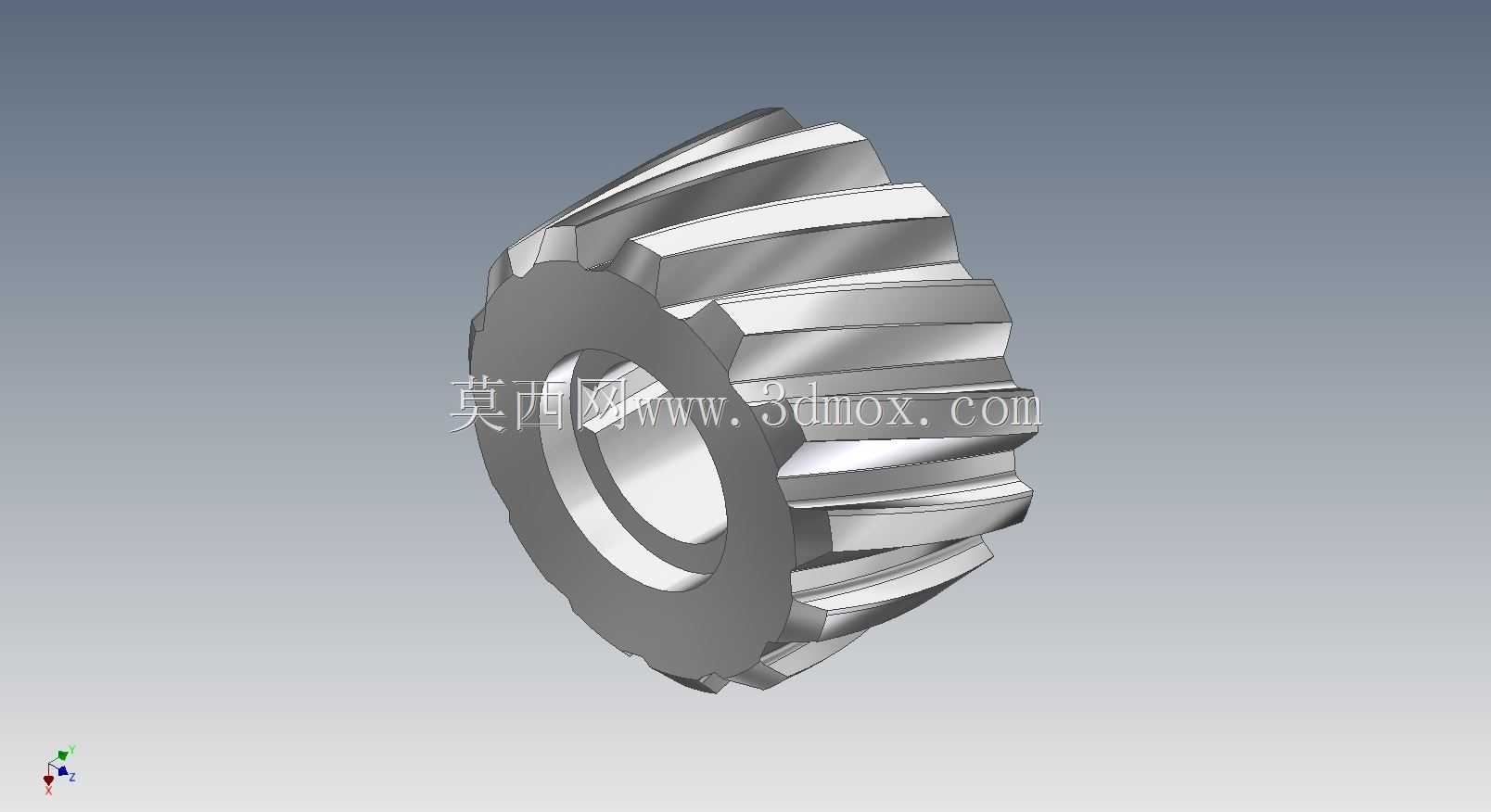

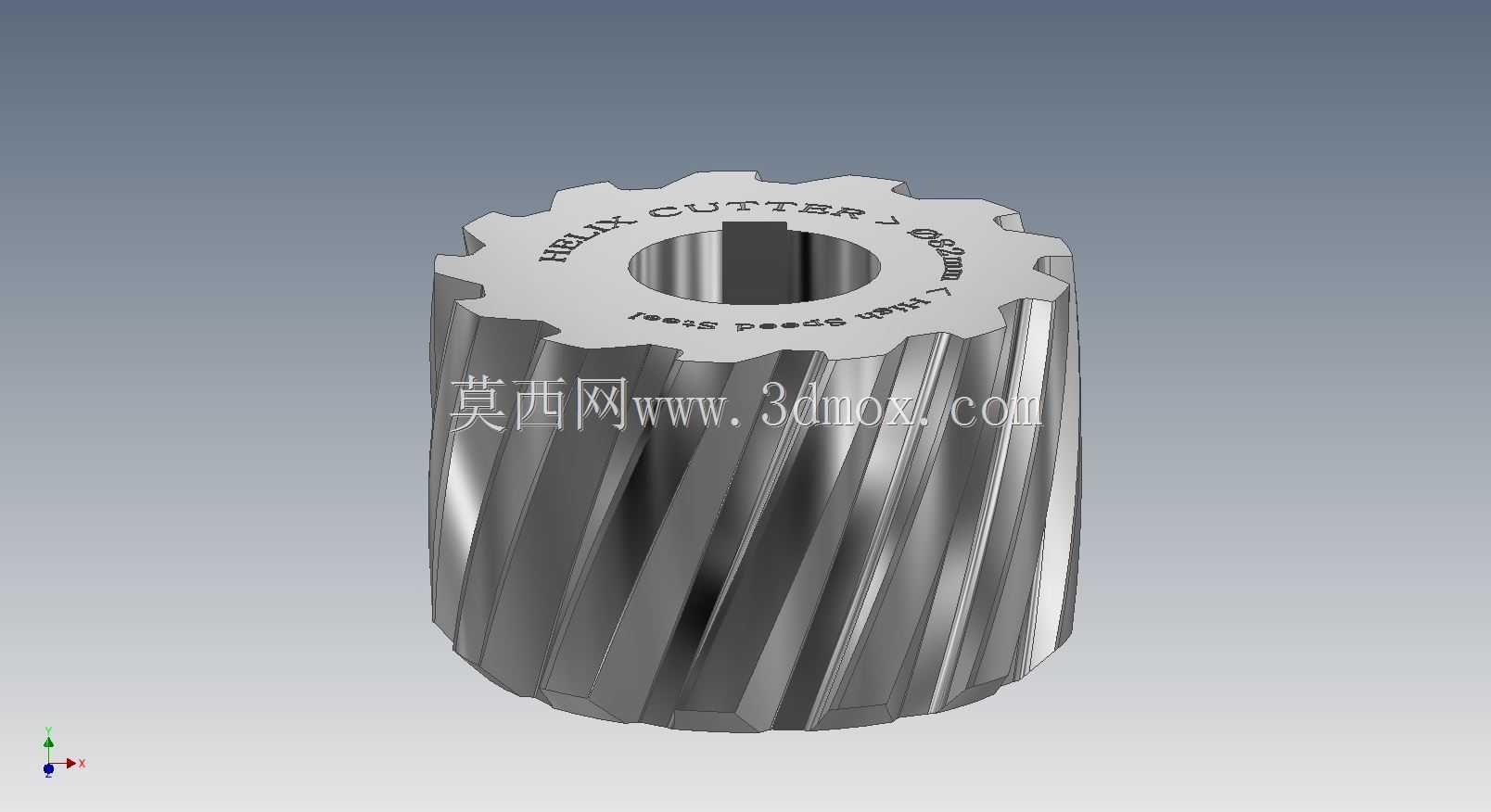

　　切削刃部分采用错齿螺旋排布，每一条切削刃沿轴向带有固定螺旋角，切削过程中每个刀齿的切削厚度随刃口切入逐渐变化，不会出现直齿铣刀整齿同时切入的冲击感，能有效降低加工表面的振纹，同时螺旋槽的结构也给切屑留出了足够的排出空间，大余量切削时钢屑能沿螺旋槽顺利导出，不会出现堵屑刮伤已加工表面的问题。刀齿的刃口经过钝化处理，能承受断续切削带来的冲击，即使面对铸件表面的硬皮、锻件的氧化层，也不会出现轻易崩刃的情况。

　　在实际生产场景中，这类铣刀常被用于焊接结构件的平面加工、大型机架的安装面铣削、模具钢料的开粗工序，相比可转位面铣刀，整体式的螺旋齿铣刀刚性更强，能承受更大的切削深度，在粗加工工序中能实现更高的材料去除率。设计时特意将刀体的端面齿与圆周齿做了平滑过渡，在加工台阶面时能一次完成侧面与底面的切削，不需要换刀做二次加工，有效减少工序周转时间。刀具的整体动平衡经过校准，在常规切削转速下不会出现偏摆，能保证加工面的平面度满足普通机加工的公差要求，不需要后续的半精铣工序就能直接进入精加工环节，对于批量加工的结构件来说，能有效压缩单件加工时长。

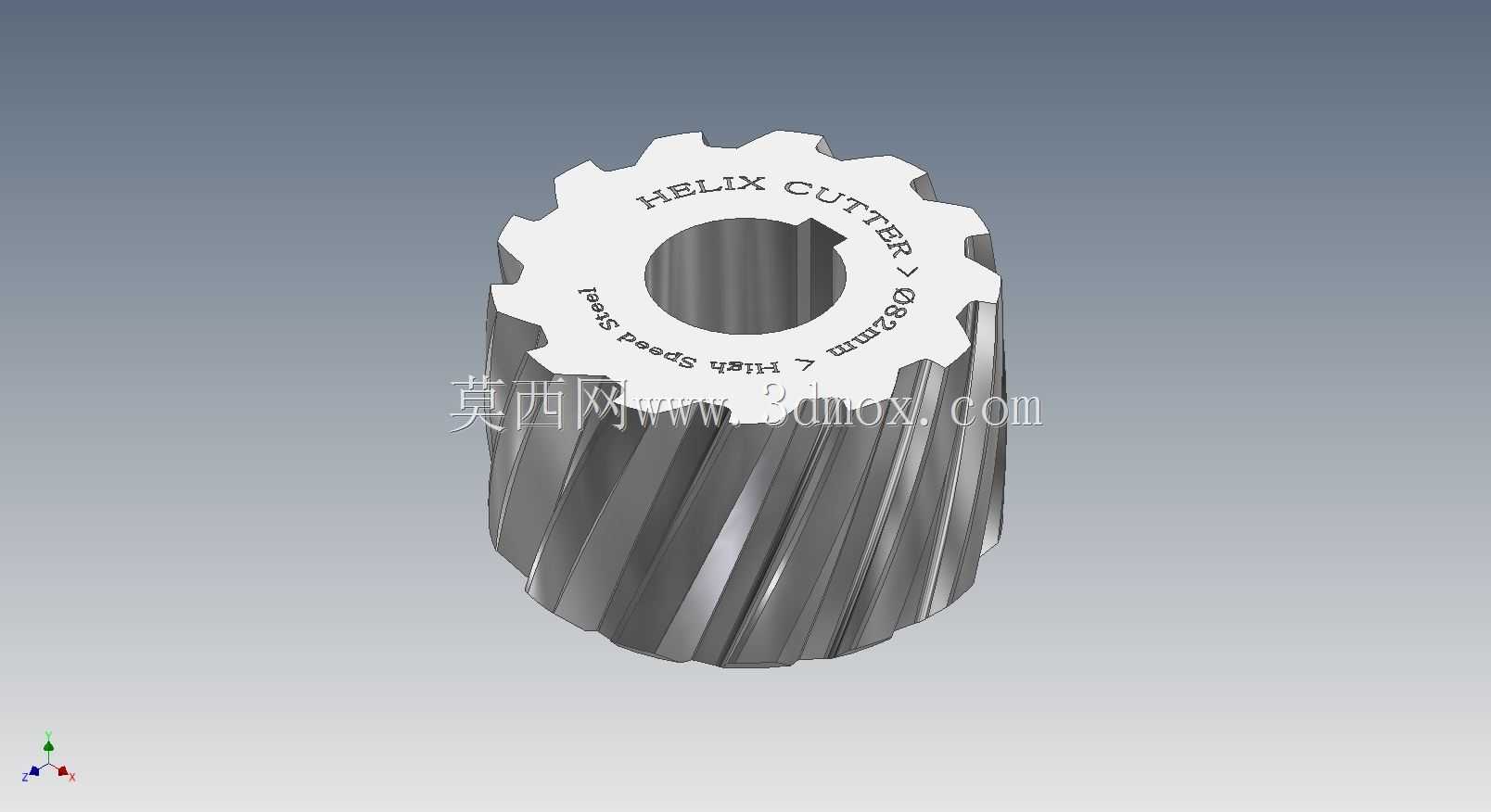

　　从建模细节来看，模型完整还原了刀体的螺旋齿形、中心键槽、端面刻印标识、切削刃的倒角细节，完全匹配实际加工中的刀具真实形态，结构设计人员在做加工工位的工装干涉检查、刀路编程模拟时，可以直接调用该模型做装配验证，确认刀具在加工行程内不会与夹具、工件轮廓发生碰撞，提前规避实际加工中可能出现的撞机风险。同时模型的齿形参数完全符合切削刀具的设计规范，能直观展现螺旋角、刃带宽度、容屑槽深度的设计逻辑，给刀具设计从业者做同类型产品开发提供参考。
