4英寸固定支架式工业脚轮结构设计

　　这款4英寸规格的固定方向脚轮，主要面向工业场景下的中小型设备移位需求设计，常见于车间周转工装车、轻型货架、小型加工设备底座、仓储物流周转容器的底部安装位，承担设备静态承重与短距离移位滚动的功能，区别于万向转向脚轮，该款为固定行进方向结构，安装后仅能沿轮面切线方向直线行进，适合对行进轨迹有固定要求、不需要灵活转向的设备点位使用，也可搭配同规格万向脚轮组合使用，在设备底座对角布置固定脚轮、其余位置布置万向脚轮，兼顾移位灵活性与行进方向稳定性，避免设备推行过程中出现方向偏移、蛇形走位的问题。

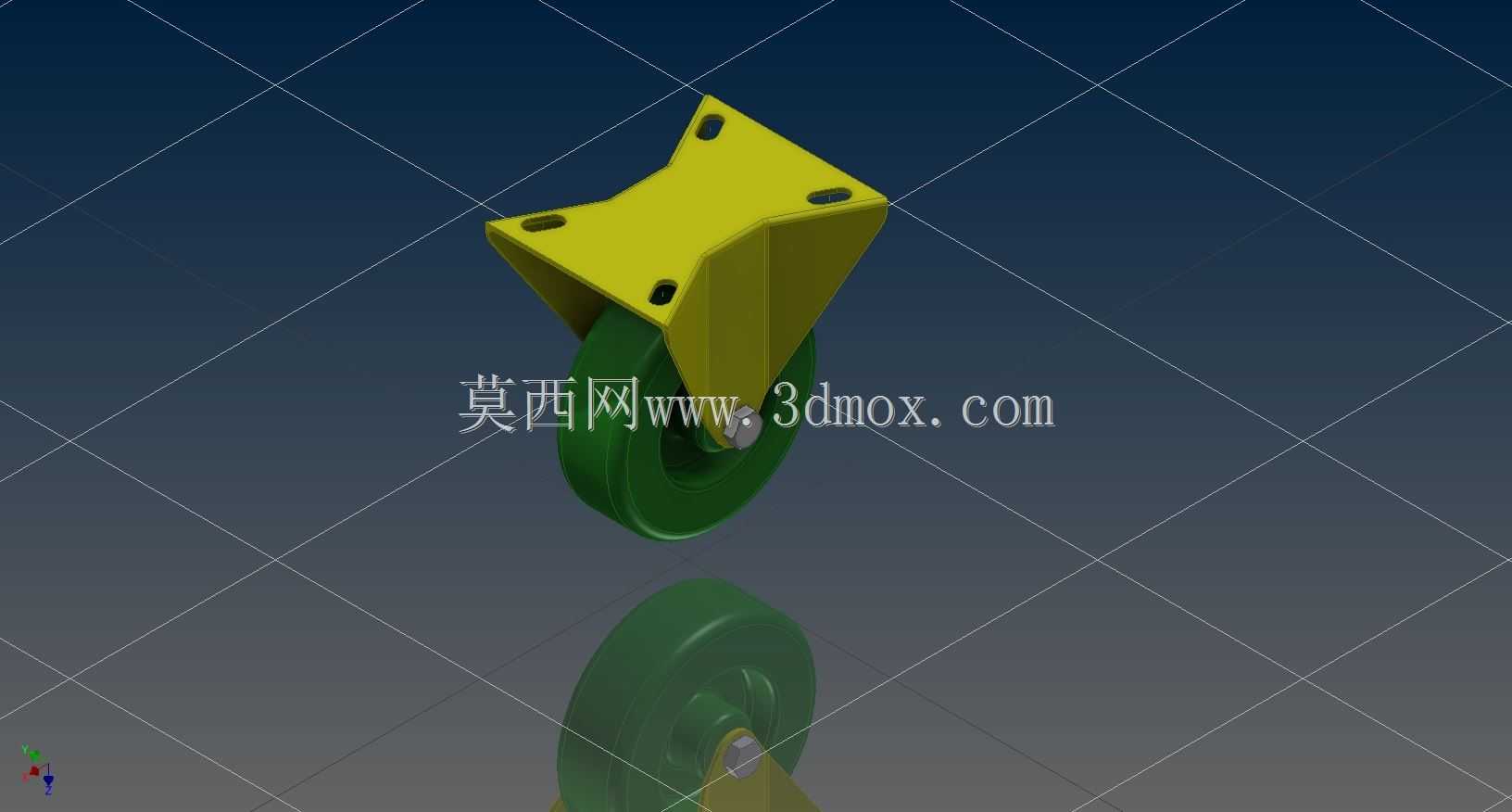

　　从结构组成来看，该脚轮分为顶部安装支架与滚轮总成两个核心部分，顶部支架采用弯折成型的金属板材结构，支架顶面设置四个安装孔位，安装时可通过螺栓穿过孔位与设备底座的安装面锁紧固定，四个孔位呈对称分布，适配常规工业脚轮的安装孔距标准，不需要额外对设备底座进行非标打孔改造，降低现场安装的适配成本。支架的两侧弯折形成轮体安装支撑臂，支撑臂下端通过轮轴将滚轮总成夹持固定，轮轴与支撑臂之间采用过盈配合或者轴用挡圈限位，保证轮体滚动过程中不会出现轴向窜动，同时支架的弯折处做了圆弧过渡处理，避免应力集中导致支架受重载冲击时出现弯折开裂的问题，支架的整体造型做了斜向收边设计，在保证结构强度的前提下尽可能减少支架的材料用量，降低整体自重。

　　滚轮部分采用高弹性耐磨材质制作，轮面为圆弧过渡的柱面结构，滚动过程中与地面的接触面积适中，既可以保证足够的承重能力，也能降低滚动阻力，推行时更加省力，同时轮面材质具备一定的减震性能，在车间环氧地坪、水泥地面、瓷砖地面等常见工业地面行进时，不会因为地面微小凸起产生过大的震动传导到设备本体，保护设备上的精密元器件不受震动影响。滚轮中心嵌入金属轴套，轴套与轮轴之间为间隙配合，保证轮体可以绕轮轴顺畅转动，长期使用磨损后也可以单独更换滚轮总成，不需要整体更换脚轮，降低后期维护成本。

　　从安装边界尺寸来看，该款脚轮的轮径为4英寸，也就是100毫米左右，安装后整体高度符合常规轻型脚轮的高度标准，支架顶面的安装平面尺寸适配同规格脚轮的通用安装尺寸，安装时需要注意设备底座的安装面平面度公差控制在合理范围内，避免安装后支架出现翘曲，导致轮体受力不均、滚动卡滞的问题。固定方向脚轮的安装方向需要与设备预设的行进方向保持平行，两个同规格固定脚轮安装时需要保证轮面处于同一平面，轮轴的同轴度误差控制在允许范围内，避免推行时出现轮体偏磨、阻力过大的问题。

　　在实际选型应用中，这类固定脚轮的单轮承重需要匹配设备的整体自重加额定载重，按照四个脚轮平均承重、预留1.5倍安全系数的标准核算选型，避免长期过载使用导致支架变形、轮体破损。相比带转向结构的万向脚轮，固定脚轮没有转向回转结构，整体结构强度更高，承重能力更强，同时不会因为转向结构的间隙出现推行时的方向晃动，在长距离直线推行的场景下稳定性更好，也不容易因为地面杂物卡滞转向结构导致脚轮失效，后期维护成本更低，适合在仓储周转、车间工装、轻型设备移位等场景下批量使用。建模过程中对支架的弯折角度、安装孔位的位置度、轮轴与安装面的平行度都做了参数化约束，修改轮径参数时可以快速衍生出不同尺寸规格的同系列脚轮模型，提高系列化产品的设计效率，模型的装配关系完全按照实际生产装配逻辑搭建，可直接用于设备整体装配的干涉检查、运动仿真，也可以导出工程图用于生产加工参考。
