直流电力多氯联苯电子组件结构设计

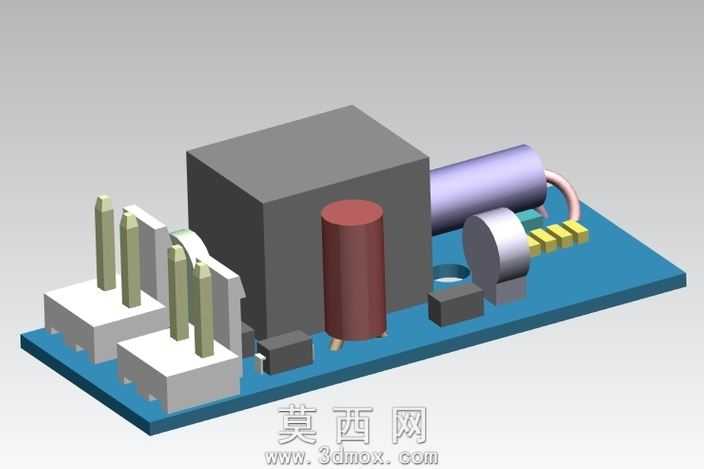

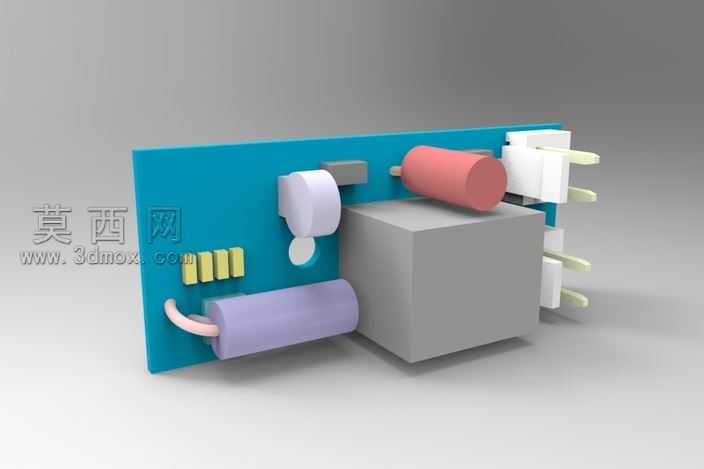

本作品采用三维建模软件完成直流电力类电子组件的全参数化建模与写实渲染，整体以蓝色PCB基板为承载基底，完整还原了板载各类电力电子元件的装配结构与空间布局。建模阶段首先依据直流电路元件的通用尺寸规范完成基板轮廓绘制，预留出元件插装焊盘的对应位置，保证各元件装配位的尺寸精度符合实际插装逻辑；随后逐一构建板载元件模型：包含灰色方块形态的核心电磁元件，建模时还原其方正壳体的倒角细节与引脚伸出结构，粉色圆柱形态的电解电容还原其圆柱壳体、端部封边的结构特征，淡紫色圆柱电容还原其侧部引出的弯脚接线结构，白色多组插脚的接插件还原其分层排布的插片与绝缘基座结构，板载黄色排阻元件还原其等距排布的长方体引脚结构，同时还原了板载小型白色调节元件、灰色方块元件的细节结构，所有元件的引脚长度、装配间距均参考实际电子元件的装配公差设置，保证整体结构的合理性。材质与渲染阶段，针对不同元件匹配对应写实材质：PCB基板采用哑光蓝色阻焊材质，还原电路板表面的细微磨砂质感；电解电容外壳分别采用粉色、淡紫色的哑光塑料材质，核心电磁元件采用灰色哑光工程塑料材质，接插件基座采用白色硬质塑料材质，插脚部分采用亮面金属材质模拟铜质镀镍插片的金属光泽，排阻采用黄色哑光树脂材质，接线引脚采用淡粉色金属材质模拟铜线外层绝缘层的质感。布光阶段采用柔和的三点布光方案，主光源从侧上方投射，打出元件的立体阴影，辅光源补亮暗部细节避免死黑，背景采用渐变灰色调突出主体组件，最终渲染效果清晰呈现各元件的装配关系与材质特征。设计思路上围绕直流电力电路的典型板载布局展开，还原多氯联苯类老式电力电路板的元件排布逻辑，清晰展示不同功能元件在基板上的安装位置与连接走向，可用于直流电力组件的结构展示、装配教学参考，建模过程中所有特征均采用可编辑参数化构建，支持后续对元件尺寸、基板规格进行调整修改，适配不同的电路布局设计需求。
