带滚花内螺纹手拧调节基座结构

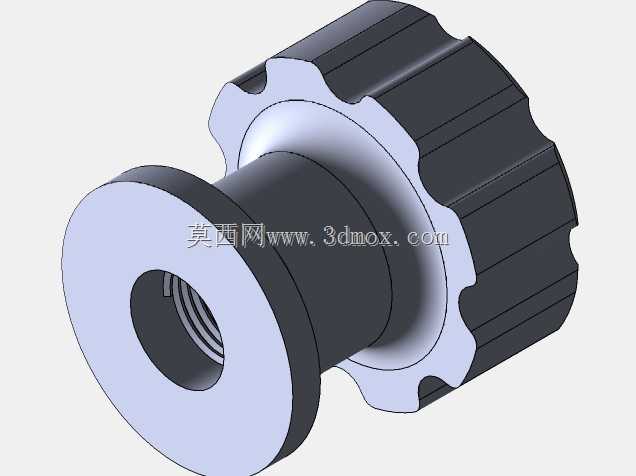

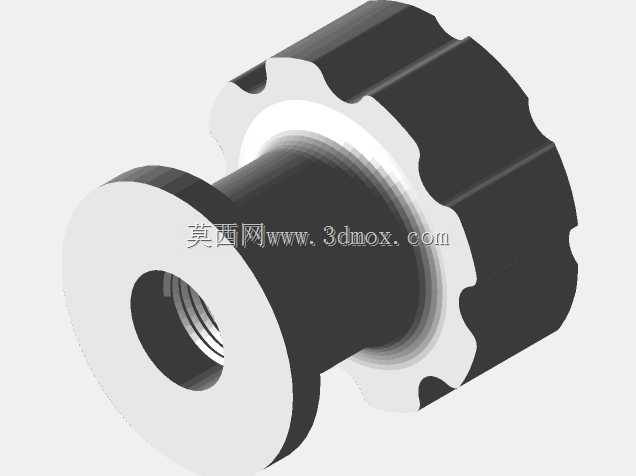

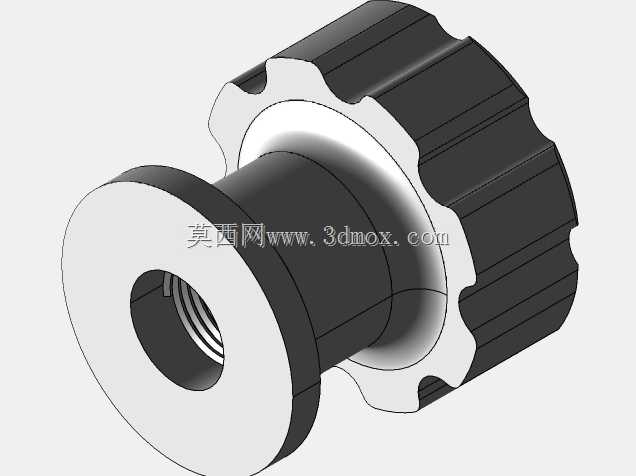

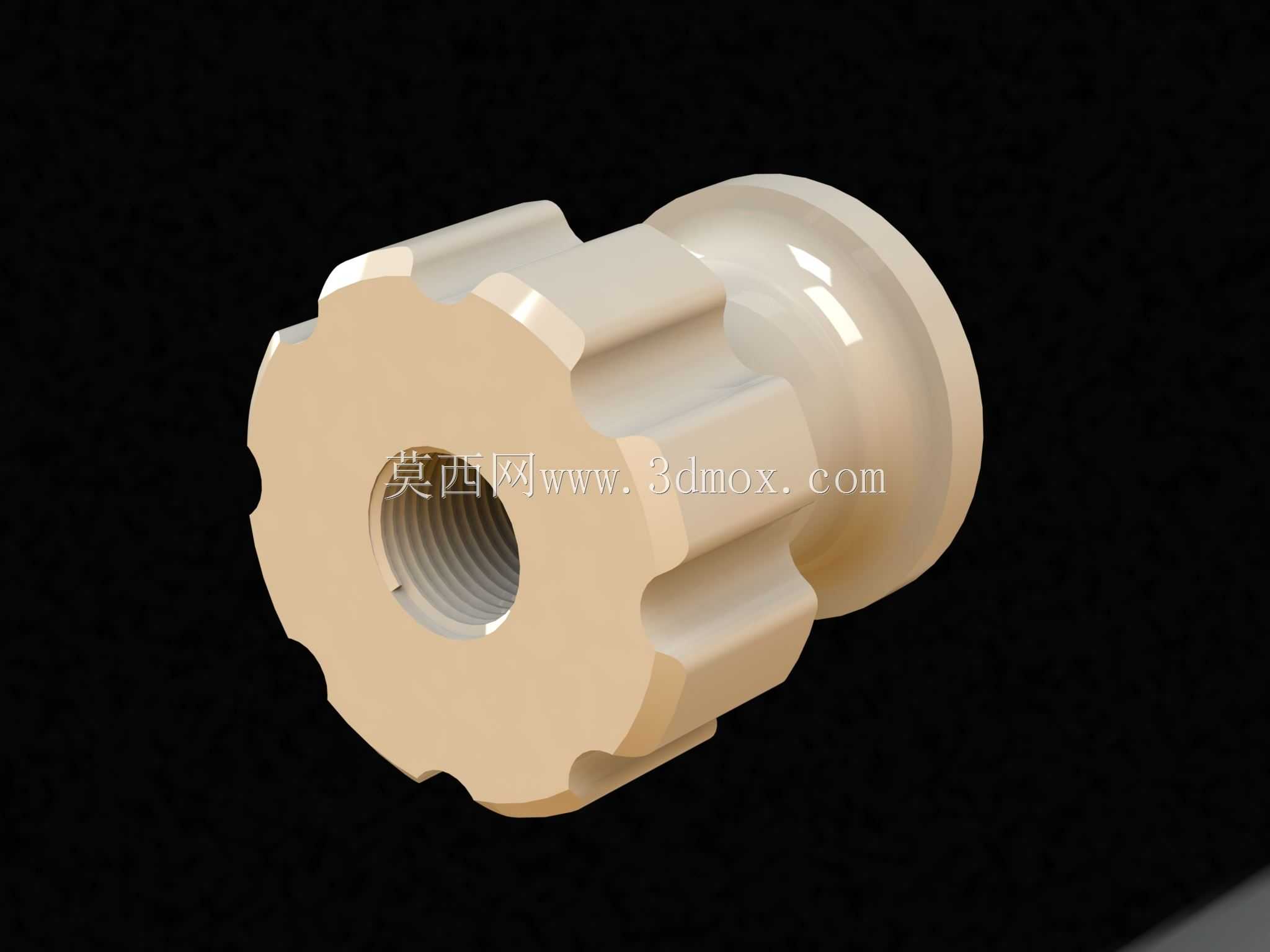

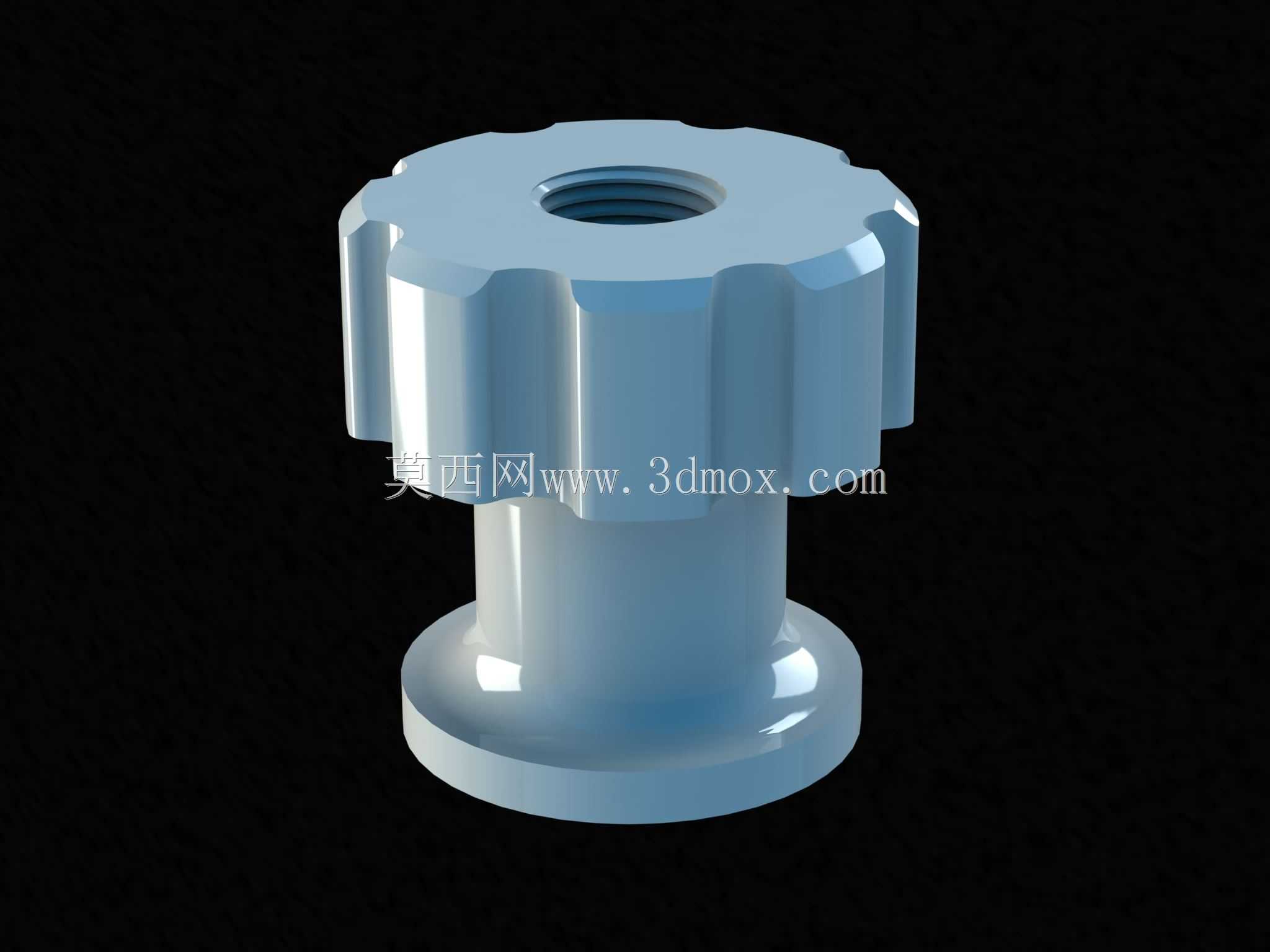

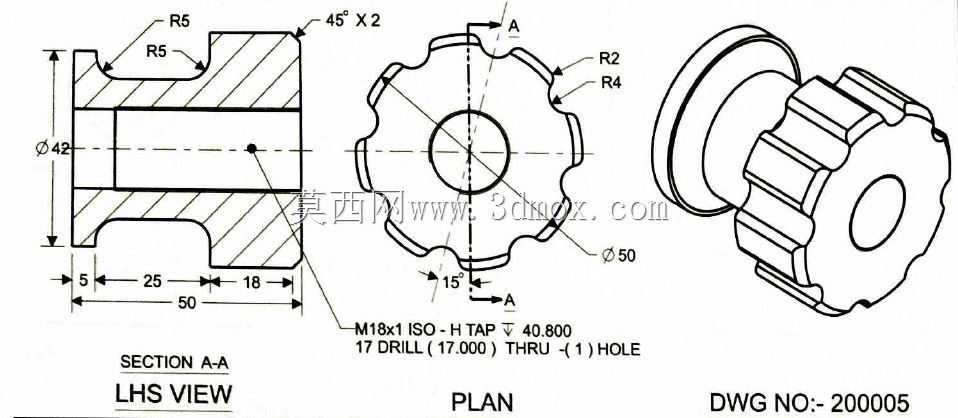

　　这类带滚花结构的内螺纹手拧基座，在轻工装配、小型实验设备、工装夹具的手动调节场景中应用十分普遍，不需要借助扳手等额外工具，操作人员直接用手拧动即可完成位置锁紧、间隙调整、部件顶紧的操作，在经常需要手动拆装、频繁调节工位的设备上，能大幅降低操作的辅助时间，提升调试效率。从结构功能来看，零件上部的多齿滚花结构是核心的操作受力部位，每一个凸起的棱边都做了圆弧过渡处理，避免手动操作时划伤操作人员的手掌，滚花的齿形数量经过实际操作验证，既不会因为齿距过小导致握持时打滑，也不会因为齿距过大减少有效握持的接触点，即便是手上沾有少量润滑油或者切削液，也能保证足够的摩擦力来传递拧紧扭矩。零件上部中心的内螺纹是核心的功能连接部位，

　　螺纹的精度等级选的是中等配合精度，既可以和普通的外螺纹螺杆顺畅旋合，也不会因为配合间隙过大导致调节时出现窜动，螺纹的有效旋合长度经过校核，能够承受日常手动调节时的轴向拉力，不会出现螺纹滑牙、脱开的失效情况。下部的法兰式底座是主要的承载接触面，底座的直径比上部的滚花段更大，当零件作为支撑件使用时，更大的接触面积可以降低接触面的压强，避免在被支撑的工件表面压出明显的压痕，底座和中间的连接段之间做了圆角过渡，减少应力集中的问题，即便是承受一定的偏载力，也不会在根部出现断裂的情况。在设计思路上，这个零件优先考虑的是手动操作的人机工程学，滚花段的外径尺寸控制在成年人手掌可以轻松握持的范围，不需要过大的握持力就能拧动，整体的高度尺寸也做了控制，

　　不会因为零件过高导致安装后突出设备表面太多，避免误碰导致的锁紧失效。零件的安装边界比较灵活，既可以作为活动调节件穿装在光孔上，通过内螺纹和外部螺杆配合实现两个部件的间距调整，也可以作为固定的螺纹基座嵌装在设备的安装板上，用来连接需要经常拆卸的小型盖板、防护件，不需要额外加工复杂的安装结构，只需要在安装板上开出对应直径的沉孔，把基座嵌装进去就可以完成固定。从加工工艺的角度来看，这个零件适合采用棒料直接车削加工，滚花部位可以在车床上直接用滚花刀加工成型，不需要后续的二次铣削工序，加工效率高，适合小批量的生产制作，零件的所有外露棱边都做了倒角处理，没有尖锐的毛刺，装配和使用过程中不会划伤操作人员或者相邻的零部件。在实际的设备调试场景中，

　　这类手拧基座经常用在检测工装的定位调节部位，用来调整检测探头的伸出长度，或者在小型包装设备上用来调整导向条的位置，不需要工具就可以快速完成位置调整，调整到位后依靠螺纹的自锁性就可以保持位置稳定，不会因为设备运行时的轻微振动出现松动。如果是在有一定防腐要求的场景下，这个零件也可以采用不锈钢或者工程塑料材质加工，塑料材质的零件重量更轻，绝缘性能更好，适合用在电子设备的手动调节部位，金属材质的零件强度更高，适合用在受力更大的工装夹具上。
