带侧装孔立式内螺纹连接基座结构

　　日常做机械结构实训建模的时候，这类带侧装固定位的立式内螺纹基座是非常典型的练习载体，很多刚接触三维建模的从业者都会从这类零件入手，吃透拉伸、切除、螺纹修饰、孔位定位这些基础操作的逻辑。从实际应用场景来看，这类零件常出现在小型工装夹具的定位单元、气动回路的管路转接位、小型检测设备的支撑立柱底座上，核心作用是实现垂直方向管件或者杆件的固定，同时通过底座上的两个安装孔完成和安装基板的锁附固定，避免垂直方向的连接件受侧向力时发生偏转或者位移。

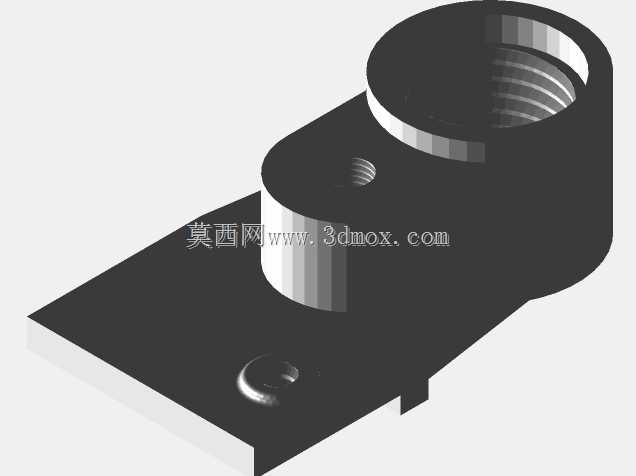

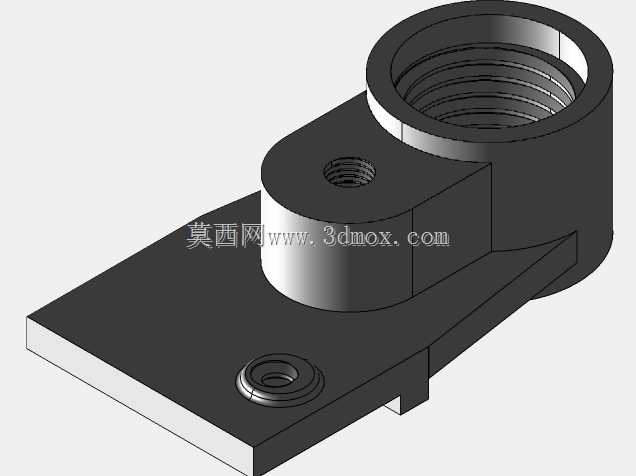

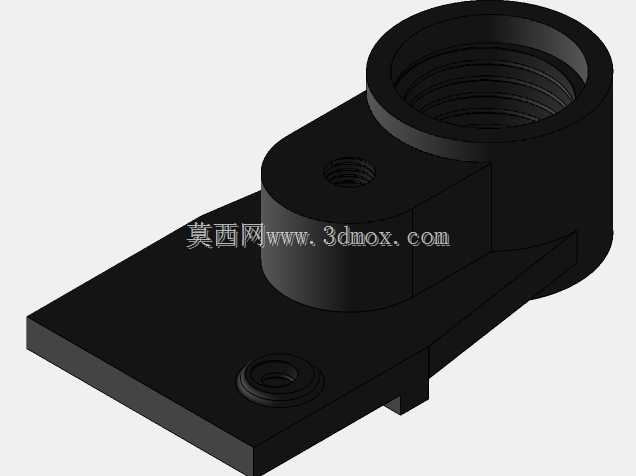

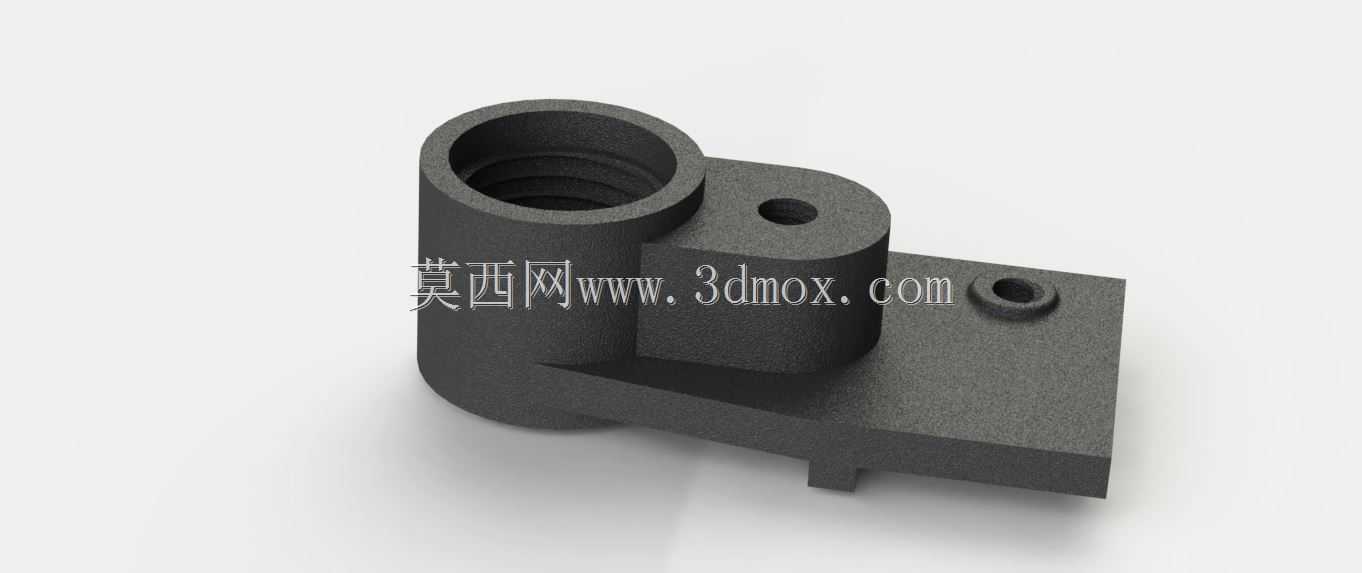

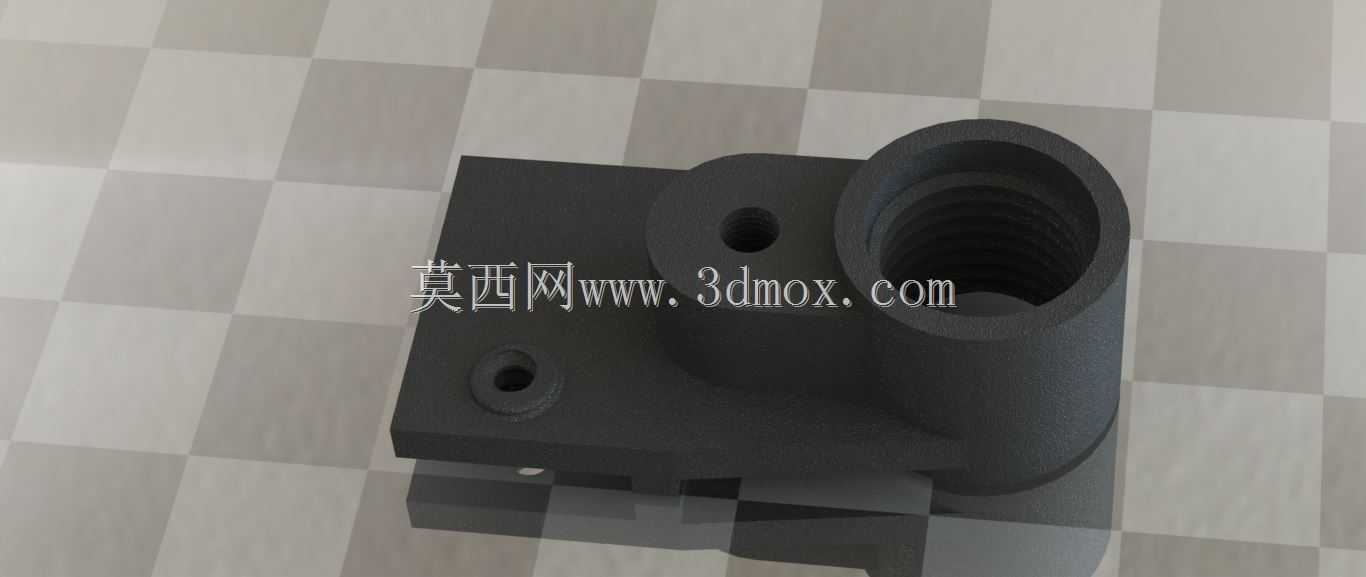

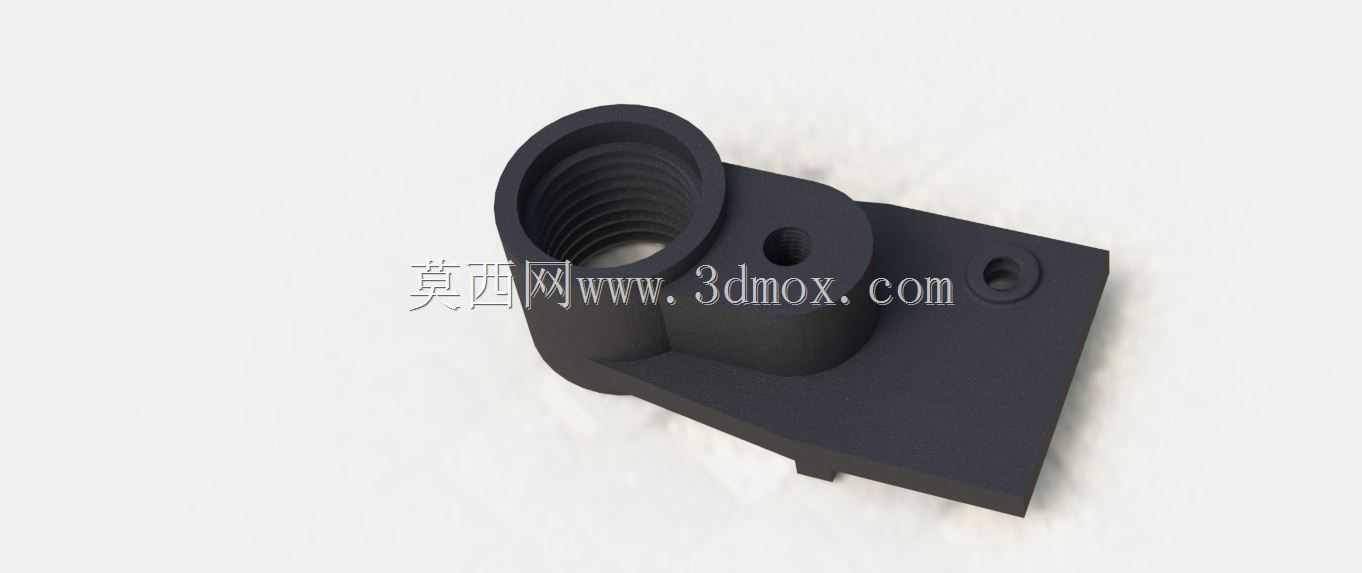

　　先看结构的功能特性，主体分为方形安装底板和垂直向上的带内螺纹筒体两部分，底板和筒体的衔接位置做了加厚的圆弧过渡，避免直角位置出现应力集中，要是用在有轻微振动的设备工位上，这个过渡结构能大幅降低衔接位置开裂的风险。底板上的两个沉头安装孔是对称分布在筒体侧方的，孔位的中心距刚好匹配常用的20系列、30系列铝型材的安装孔间距，不管是锁在铝型材框架上，还是固定在钢板加工的工作台面上，都不需要额外做转接板，能直接用内六角圆柱头螺丝完成锁附，沉头结构的设计可以让螺丝头部完全埋入底板平面，不会突出底板表面影响安装贴合度，锁附之后底板和安装面的接触面积能达到90%以上，不会出现翘边、虚位的问题。

　　垂直筒体部分的内螺纹是标准的粗牙螺纹，从筒体顶端一直延伸到接近底板的位置，螺纹深度足够保证和外接螺杆或者管路接头的啮合长度，就算承受一定的轴向拉力，也不会出现滑牙、脱开的情况。筒体侧面还有一个小的径向螺纹孔，这个孔的作用是安装紧定螺丝，当外接的杆件或者接头拧入筒体之后，拧入这个径向孔的紧定螺丝可以顶住外接件的侧壁，起到防松的作用，就算设备运行过程中有持续振动，外接件也不会因为螺纹间隙慢慢回转松脱，这个细节在很多需要频繁调整外接件伸出长度的工位上非常实用，调整到位之后锁紧紧定螺丝就能固定位置，不需要额外做防松处理。

　　从设计思路上来说，做这个零件的建模练习的时候，首先要确定基准面，一般把底板的下表面作为安装基准面，所有的尺寸都从这个基准面开始标注，先拉伸做出方形底板的基体，然后在底板上表面的对应位置拉伸做出垂直筒体的基体，之后在衔接位置做圆角过渡，再分别对底板做沉头孔的切除、对筒体做内螺纹的修饰、对筒体侧面做径向紧定螺纹孔的切除，最后把所有的锐边做小尺寸的倒角处理，避免加工完成之后锐边割手，也能去除加工产生的毛刺。

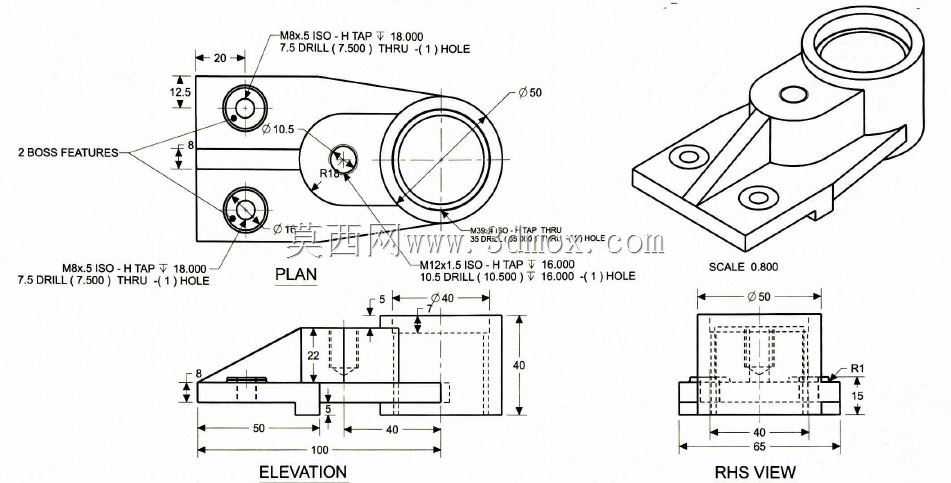

　　关于安装边界的尺寸控制，底板的边长要比筒体的外径大出至少一个安装孔的直径距离，保证安装孔周围有足够的实体强度，锁螺丝的时候不会把底板撑裂；筒体的高度要根据实际需要的螺纹啮合长度来定，一般要保证内螺纹的长度不小于螺纹公称直径的1.5倍，才能有足够的连接强度；径向紧定孔的位置要距离筒体顶端至少2到3个螺距的距离，避免紧定螺丝的作用力太靠近筒体端面，导致筒体端部开裂。建模的时候还要注意各个特征的父子关系，尽量把安装基准作为最早的父特征，后续的孔位、筒体特征都依附于这个基准，后续如果要调整安装孔的间距或者筒体的高度，只需要修改对应特征的尺寸参数，不会出现特征报错、参考丢失的问题，这也是做机械三维建模必须养成的习惯，合理的特征树逻辑能大幅提升后续改图的效率。

　　很多新手做这类零件建模的时候容易忽略沉头孔的深度和螺丝头尺寸的匹配，要么沉头太浅螺丝头突出，要么沉头太深把底板打穿，实际练习的时候可以调用标准件库里面的对应螺丝模型做装配干涉检查，确认螺丝锁入之后既不会突出底板表面，也不会穿透底板影响和安装面的贴合。另外内螺纹的建模如果是用于工程出图的话，不需要做出真实的螺纹牙型，用装饰螺纹线标注就可以，既可以减少模型的文件大小，也能避免工程图导出的时候出现显示错误，只有在做3D打印或者数控加工编程的时候，才需要根据实际加工需求做出真实的螺纹牙型结构。
