库卡机器人坐标系校准母版工具包

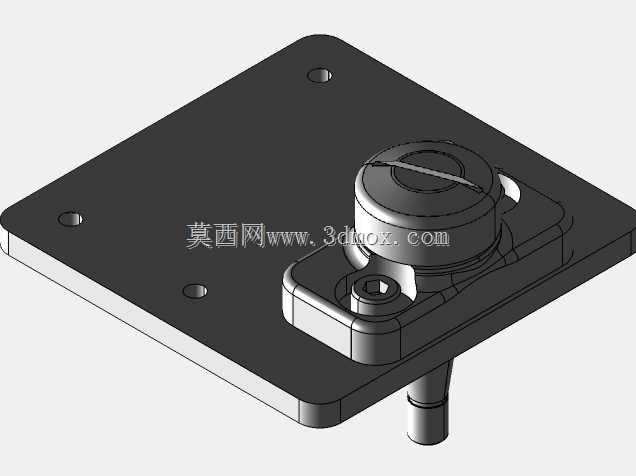

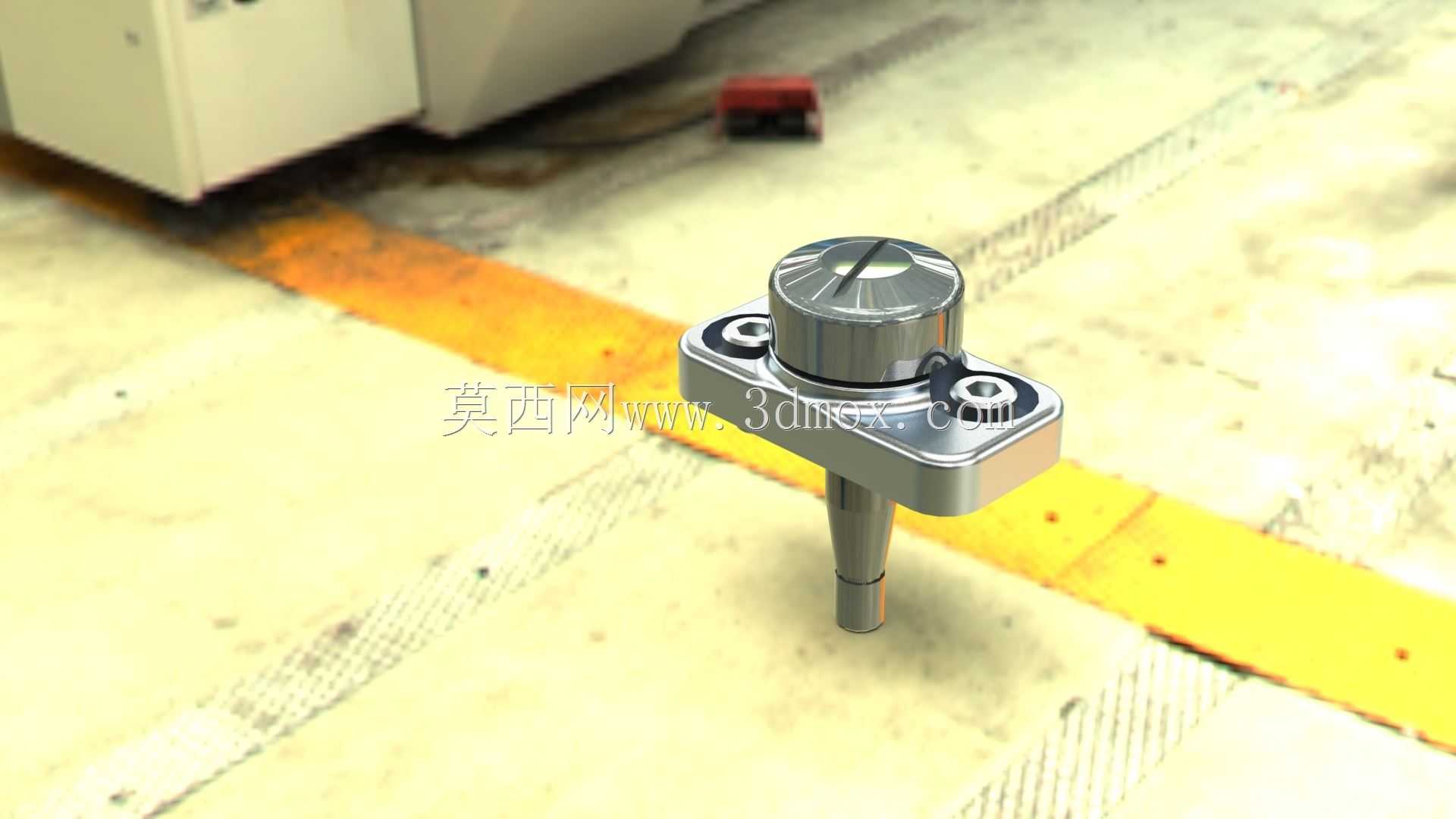

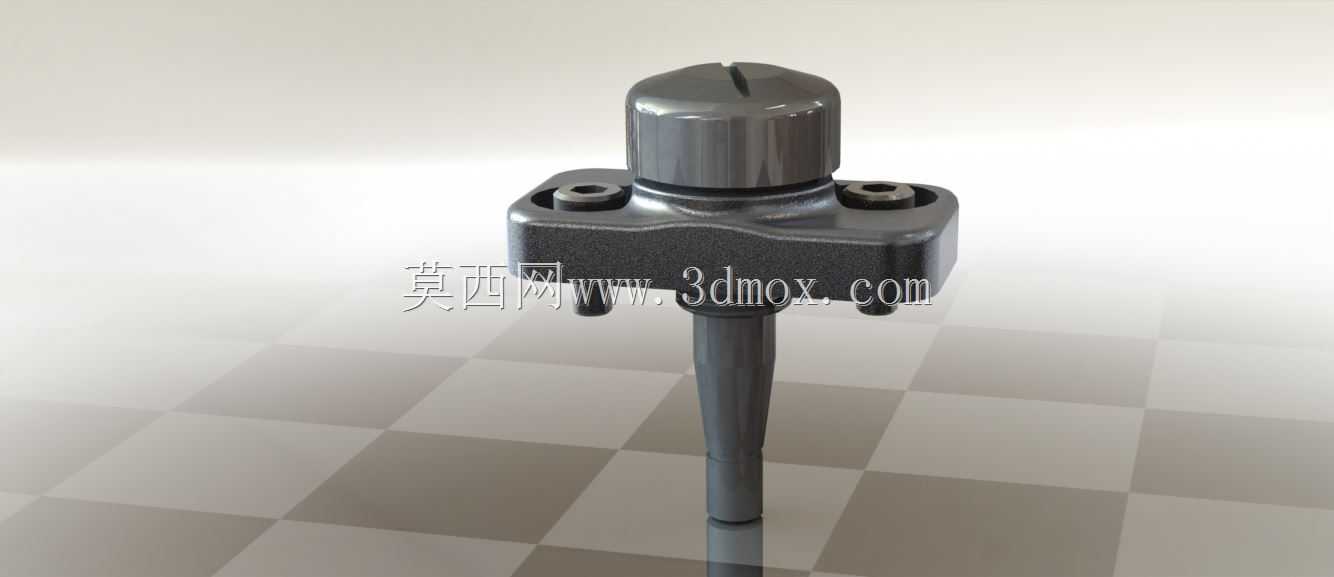

　　在工业机器人集成应用现场，坐标系标定是所有调试工作的核心前提，尤其是库卡系列六轴机器人的零点校准与用户坐标系建立，直接决定后续轨迹精度、离线程序复用率以及多工位协同作业的一致性，这款母版工具包正是针对这一现场刚需设计的专用标定工装。从结构设计逻辑来看，工具主体采用了定位基准面与校准锥轴一体化的加工思路，底部带两个对称安装孔的法兰基座是整个工具的安装基准面，加工时严格控制平面度在0.02mm以内，安装孔的孔距公差控制在±0.01mm，确保工具安装到机器人末端法兰或者专用标定工位时，不会因为安装间隙产生基准偏移。中间的校准锥轴采用莫氏锥度配合设计，锥面的圆跳动公差控制在0.01mm以内，

　　顶部的一字槽是配合库卡机器人零点校准传感器的对位结构，当机器人各轴回到机械零点位置时，传感器可以通过与该槽的对位，快速确认轴位置的偏差量，相比传统的刻线对位方式，这种结构的对位重复精度可以提升一个数量级。从现场应用场景来看，这款工具包主要覆盖三类核心工况：第一类是新机器人到场后的首次零点标定，现场调试人员不需要额外搭建复杂的标定支架，只需要将工具固定在机器人底座的专用标定工位上，操作机器人各轴依次移动到校准位置，通过锥轴与顶部槽位的配合，就能快速完成六个轴的零点位置确认，整个标定过程比传统的千分表对位法节省70%以上的时间，而且对调试人员的经验依赖度更低，新手工程师经过简单培训就能完成高精度标定。第二类是机器人碰撞后的零点复归，

　　生产现场机器人发生碰撞后，轴位置偏移是最常见的故障，以往需要将机器人移动到各轴的机械硬限位位置反复核对，不仅耗时久，还容易因为硬限位碰撞造成二次损伤，使用这款母版工具时，只需要将工具安装在固定基准位，操作机器人移动到校准位置，通过锥面的导向作用就能快速找到各轴的零点偏差，不需要反复撞击硬限位，大幅降低二次损坏的风险。第三类是多机器人协同工位的坐标系统一，在焊接、搬运等多机器人协同作业场景中，所有机器人的世界坐标系必须保持高度一致，否则会出现轨迹错位、协同动作不同步的问题，这款工具可以作为公共基准件，依次对工位内的所有机器人进行坐标系校准，确保所有机器人的坐标基准统一，协同作业的位置偏差可以控制在0.05mm以内，

　　满足高精度协同作业的要求。从安装边界来看，工具基座的两个安装孔采用标准沉孔设计，可以适配M6的内六角安装螺丝，基座的整体厚度为12mm，安装后工具整体的突出高度为78mm，现场布置标定位时只需要在机器人工作半径内预留100mm×80mm的安装平面，保证安装面的平面度不低于0.05mm，就可以满足工具的安装要求，不需要额外的加高或者避让结构，适配绝大多数库卡机器人的现场安装空间。从功能特性来看，工具整体采用不锈钢材质加工，表面做了硬化处理，硬度达到HRC45以上，日常使用中不容易因为磕碰产生划痕或者变形，锥面部分做了镜面抛光处理，减少对位时的摩擦阻力，同时避免铁屑、灰尘附着在锥面上影响标定精度，顶部的一字槽边缘做了倒角导向，方便传感器快速对位，不需要反复微调位置。设计过程中还充分考虑了现场的防呆需求，基座的两个安装孔采用不对称的孔距设计，其中一个孔距离中心的距离为20mm，另一个为25mm，从根源上避免安装时装反的问题，即使是不熟悉工具的操作人员，也能快速完成正确安装，不会因为装反导致标定数据出错。在实际使用中，这款工具还可以配合机器人的零点校准算法，自动补偿因为安装带来的微小偏差，不需要每次安装后都手动输入偏移参数，进一步简化现场调试的流程，尤其是在生产线快速换型、机器人移位重新安装的场景下，能大幅缩短设备恢复生产的时间，减少停机带来的产能损失。
