红色块状带孔弧形连接结构教学模型

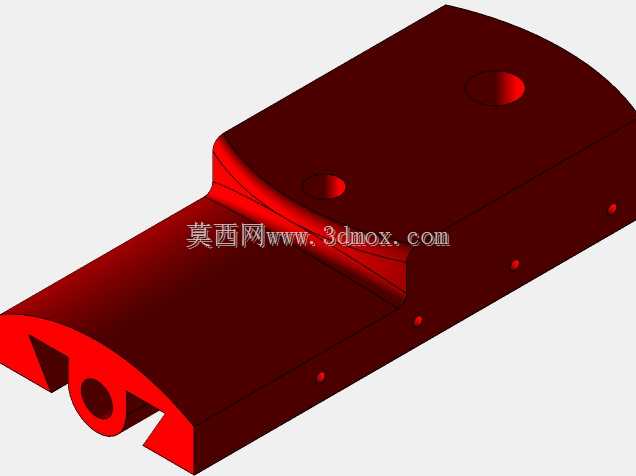

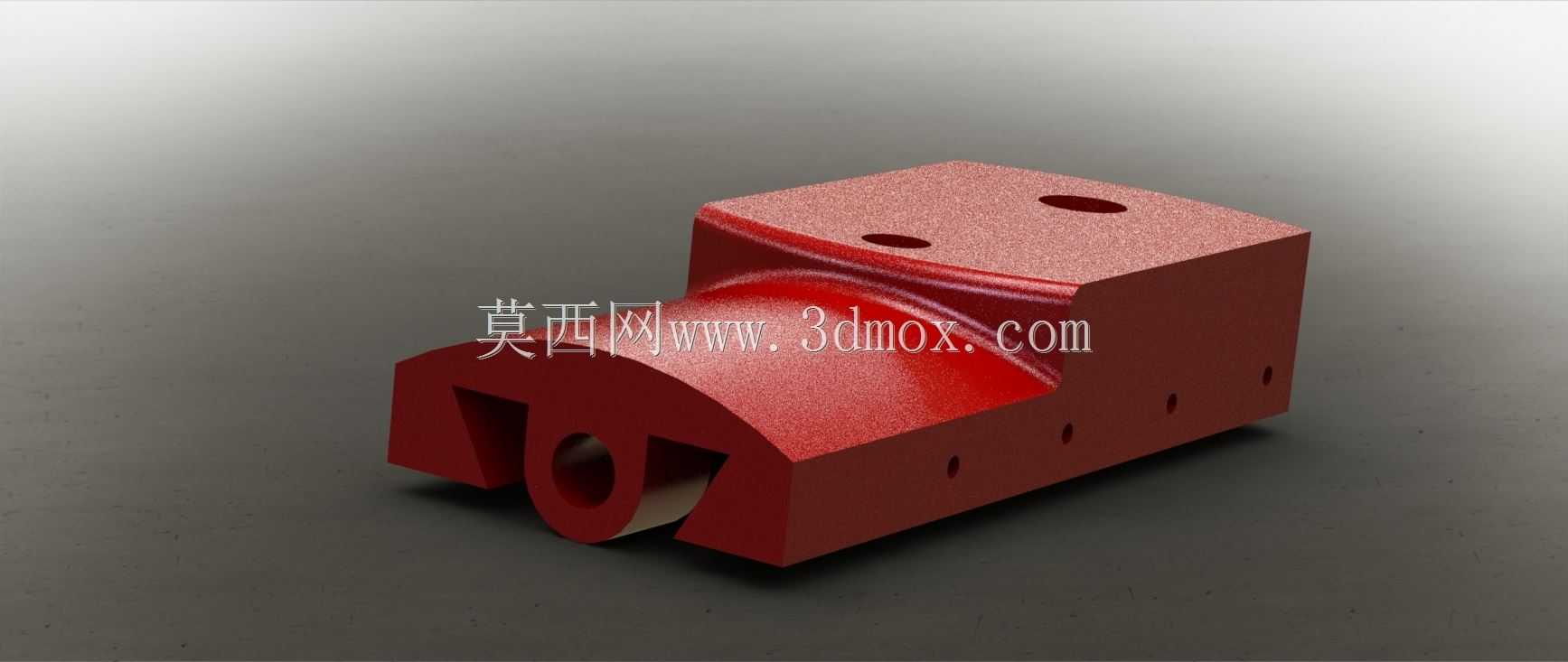

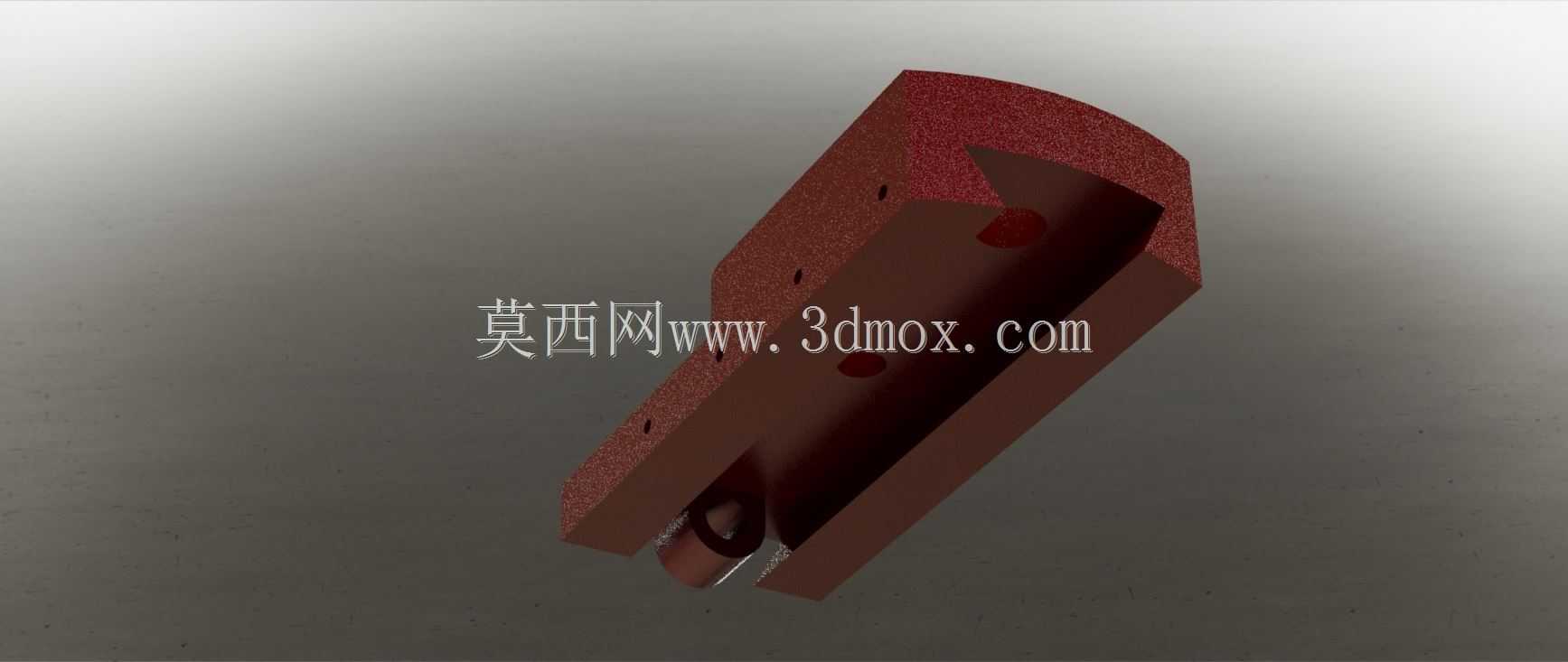

　　在机械结构实训教学、基础装调验证场景中，这类带弧形过渡的块状连接构件，常作为典型的异形连接载体出现，承担着相邻两个功能模块之间的定位衔接、载荷传递作用，很多入门级的结构拆装、公差匹配实训，都会选用这类具备典型机械特征的构件作为实操对象，帮助学习者理解异形零件的装配逻辑与受力特点。从结构本身来看，构件主体采用方块基体做承载基础，顶面设置两个同轴度要求不高的安装通孔，用于和上方的平板类部件做螺栓锁紧固定，侧面沿长度方向均匀分布的小直径通孔，是用于穿装定位销或者侧向紧定螺钉的结构，能够限制相邻配合件的轴向窜动；构件一侧做了大半径的弧形过渡面，这个弧形面并非单纯的外观造型，而是为了避让配套的回转类杆件，

　　避免构件在摆动过程中与运动杆件发生运动干涉，弧形面下方开设的半开放圆孔，是整个构件的核心配合位，用于穿装铰接销轴，让整个构件能够绕销轴做小角度的往复摆动，圆孔边缘做的小倒角，既能够去除加工毛刺，也能在销轴穿装时起到导向作用，降低装配难度。设计这类教学用构件的时候，首先要明确实训场景下的装配边界，铰接孔的中心到构件底面的安装高度，需要和配套实训台的支座安装尺寸匹配，避免装配后出现构件底部与安装台面剐蹭的问题；顶面两个安装孔的孔距，要适配常用的标准连接件孔距规格，让学习者可以用常规的内六角螺栓完成装配，不需要定制特殊规格的紧固件；侧面的销孔位置，要避开内部的应力集中区域，因为构件在绕销轴摆动时，弧形面与方块基体的衔接位置是应力集中点，

　　把销孔设置在远离应力集中的平直段，能够避免反复装拆或者实训加载时出现孔位开裂的问题。从安装适配的角度来说，构件的整体宽度控制在常规台虎钳的夹持范围内，方便实训过程中对构件进行夹持固定，完成钻孔、倒角等基础机加工实操练习；所有孔位的直径都选用机械设计中的常用优先尺寸，不需要特殊刀具就能完成加工，适配教学场景下的常规加工设备条件。这类构件在实际的小型工装夹具、简易铰接机构中也有类似的应用，比如小型翻转定位架的铰接座、手动压合机构的摆动连接块，都会采用类似的结构形式，只是会根据实际载荷情况调整壁厚、孔位直径以及材料选型，教学场景下选用这类结构，能够让学习者在入门阶段就接触到实际工业场景中常用的结构形式，建立结构设计与实际应用的关联认知，

　　避免实训内容与实际工业需求脱节。在建模练习过程中，这类构件也非常适合作为基础特征练习的载体，学习者可以通过拉伸、切除、圆角、倒角这些基础特征完成整个模型的搭建，同时可以练习异形面的尺寸标注、配合公差的设定，理解不同特征之间的父子关系，掌握建模过程中特征顺序对后续修改效率的影响，比如如果先做侧面的销孔再做弧形过渡面，后续修改弧形半径的时候就容易出现特征报错，合理的特征顺序应该是先搭建主体方块基体，再做弧形切除，之后完成各个孔位的切除，最后添加倒角圆角这类工艺特征，这样的建模逻辑也和实际零件的加工顺序相契合，能够帮助学习者建立建模与加工工艺对应的思维习惯。
