双立耳带支撑底座铰接固定支座结构

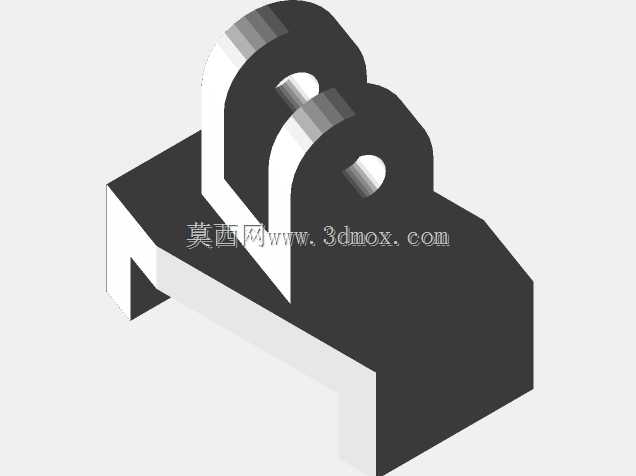

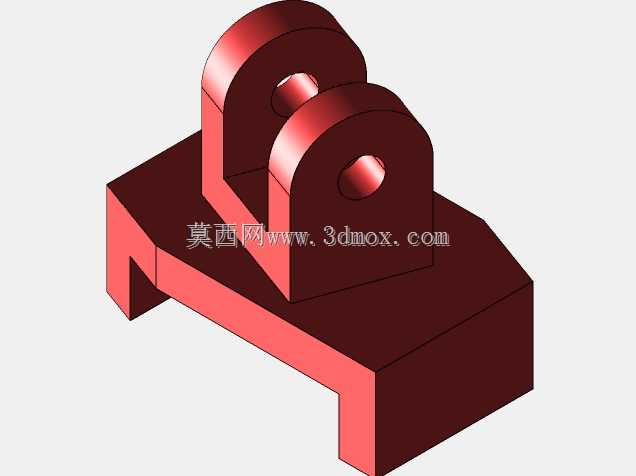

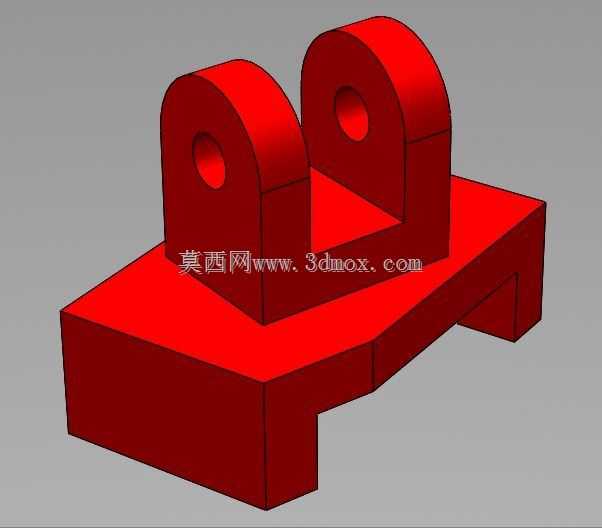

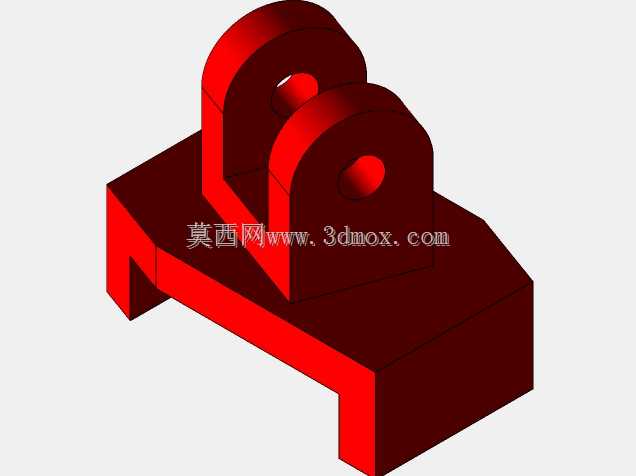

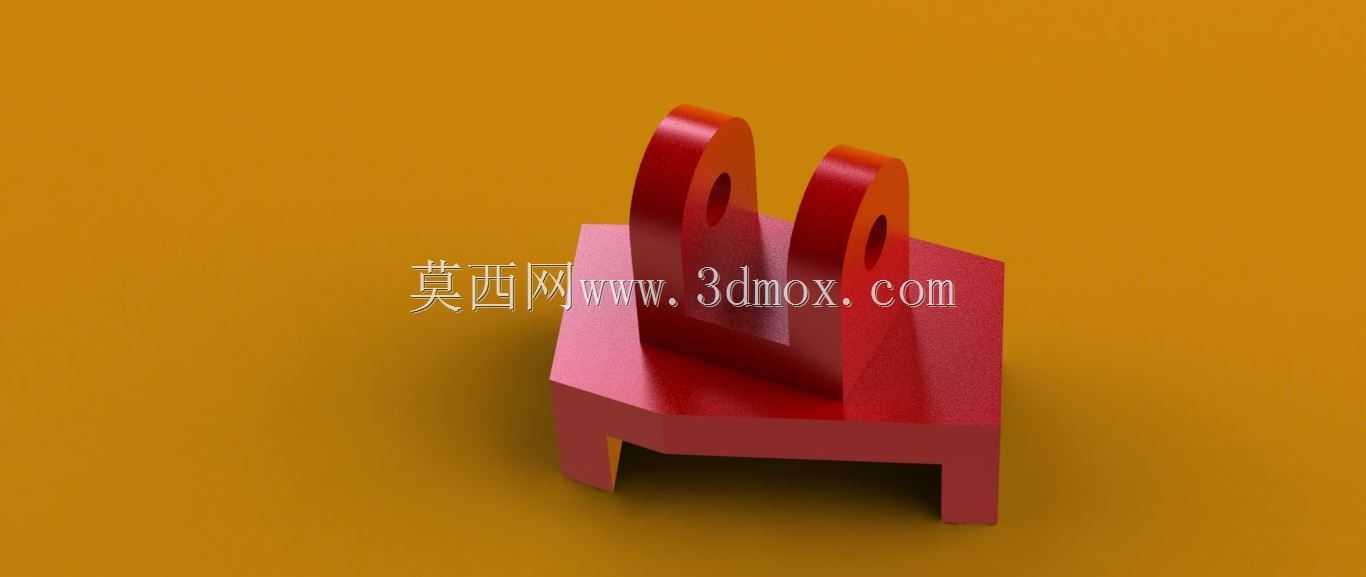

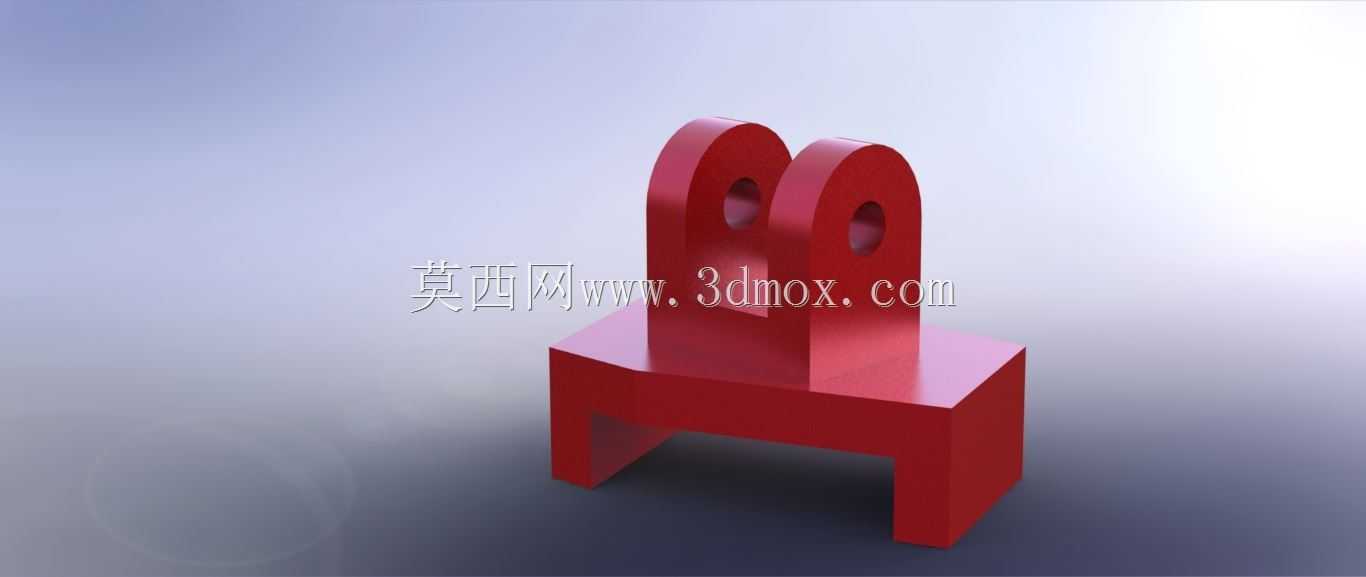

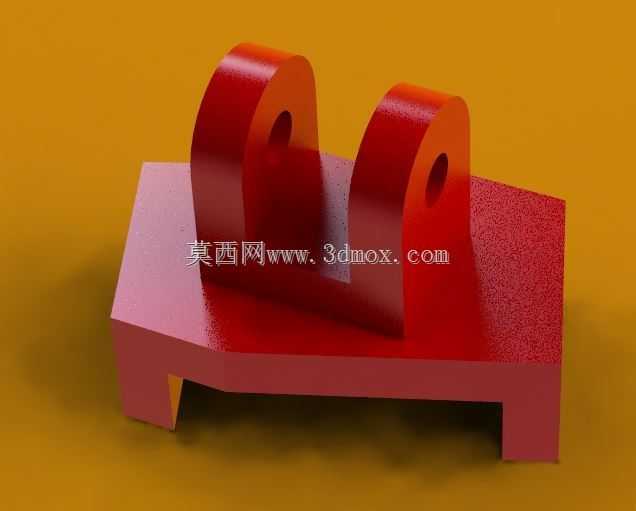

　　这类双立耳带底部支撑的铰接支座结构，在轻工输送线、小型工装夹具、教学实训台架上的应用十分普遍，很多刚接触结构设计的工程师容易忽略这类支座的安装边界与受力匹配问题，实际落地时经常出现安装干涉、铰接销轴卡滞、底座受力变形的问题。从结构功能来看，该部件核心作用是为铰接类运动构件提供固定回转支点，上部两个平行的带孔立耳用于穿装铰接销轴，连接需要做定轴摆动的连杆、摆臂类零件，比如小型料仓的启闭摆杆、工装夹具的压臂、输送线的侧向导轮摆架，都可以通过这类支座实现摆动副的固定安装。底部的带折边支撑底座，一方面是为了增大与安装基面的接触面积，降低单位面积的压应力，避免长期受载后基面出现压痕变形，另一方面底座下侧的两个缺口支脚，是为了适配安装面上的凸起定位销或者预埋螺栓头，安装时不需要额外在基面加工沉孔避让，直接将缺口对准凸起部位即可放平，大幅降低安装基面的加工成本。

　　设计这类支座的时候，首先要确认的是立耳的同轴度要求，两个立耳上的销轴孔必须保证同轴度公差在0.02mm以内，否则穿装销轴后会出现别劲的情况，摆动时阻力过大，长期运行还会出现销轴和孔壁的偏磨，缩短部件使用寿命。立耳的厚度需要根据所承受的径向载荷计算，一般按照销轴的抗剪强度反推支座孔壁的挤压应力，确保孔壁的挤压安全系数不低于2.5，避免重载下孔壁出现塑性变形。立耳与底座连接的根部位置，必须做圆角过渡处理，不能直接加工成直角，因为这个位置是应力集中高发区，摆动载荷反复作用下，直角根部很容易萌生疲劳裂纹，圆角半径一般取立耳厚度的0.2-0.3倍即可，既可以有效降低应力集中系数，也不会过多增加结构重量。

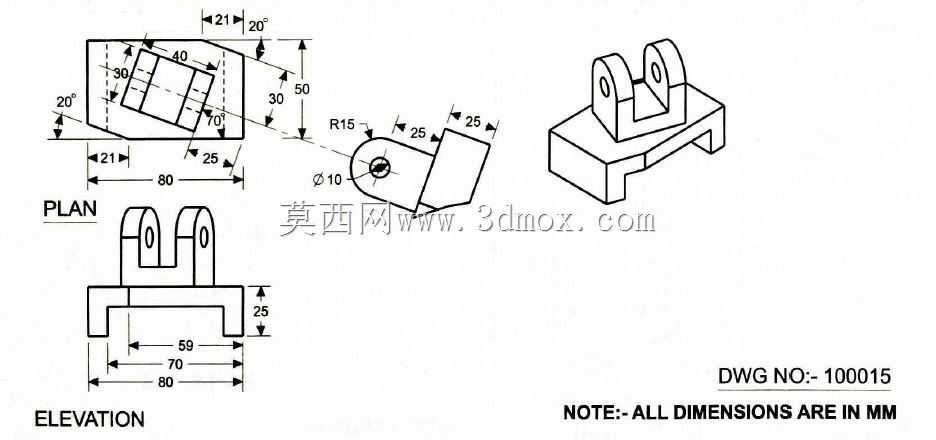

　　从安装边界来看，底座的安装孔位（图中未完全显示孔位，但这类支座常规会在底座平面加工两个安装沉孔）需要匹配常用的内六角螺栓规格，比如M6或者M8的螺栓，沉孔深度要保证螺栓头完全沉入底座平面以下，不会和上方摆动的构件发生干涉。两个立耳之间的开档尺寸，需要比所连接的摆臂厚度大0.5-1mm，预留出装配间隙，避免摆臂摆动时和立耳侧面发生摩擦，同时这个间隙也能容纳少量的润滑脂，减少铰接部位的磨损。底座下侧的支脚高度一般取5-8mm，足够避让常规的M6、M8螺栓头部突出基面的高度，也能适配安装面上常见的定位销突出高度，不需要针对安装面做额外的精加工处理，普通的热轧钢板基面或者铝型材台面都可以直接安装。

　　实际应用中，这类支座如果用于有粉尘或者切削液的工况，还可以在两个立耳的外侧加装防尘端盖，避免杂质进入销轴和孔的配合间隙，磨坏配合面；如果用于频繁摆动的工况，可以在立耳的孔内压装铜套或者自润滑轴承，提升铰接部位的耐磨性能，不需要频繁加注润滑油。很多实训教学场景中会用这类结构作为典型的铰接副教学案例，帮助初学者理解回转副的约束方式、应力集中的规避方法、安装避让结构的设计逻辑，相比复杂的大型焊接支座，这类一体加工或者铸造成型的小型支座，加工难度低，成本可控，适合小载荷的摆动连接场景。需要注意的是，这类支座不适合承受大的轴向载荷，因为立耳是悬臂结构，轴向受力过大时会出现立耳外张变形，导致销轴脱出，如果实际工况存在轴向力，需要在销轴端部加装轴向限位挡板，或者在两个立耳之间加装支撑隔套，抵消轴向的分力，保证结构运行的稳定性。
