法兰安装式铸造阀盖结构设计

　　该阀盖为铸造工艺成型的阀门承压端盖部件，主要应用于中小通径的工业管路截断、调节类阀门的上端密封与执行机构连接场景，适配化工、市政给排水、常规油气输送等工况下的中低压管路系统，作为阀体上部的核心承压封盖部件，承担阀杆穿出部位的密封支撑、阀体腔室压力封挡、执行机构安装定位的多重作用。

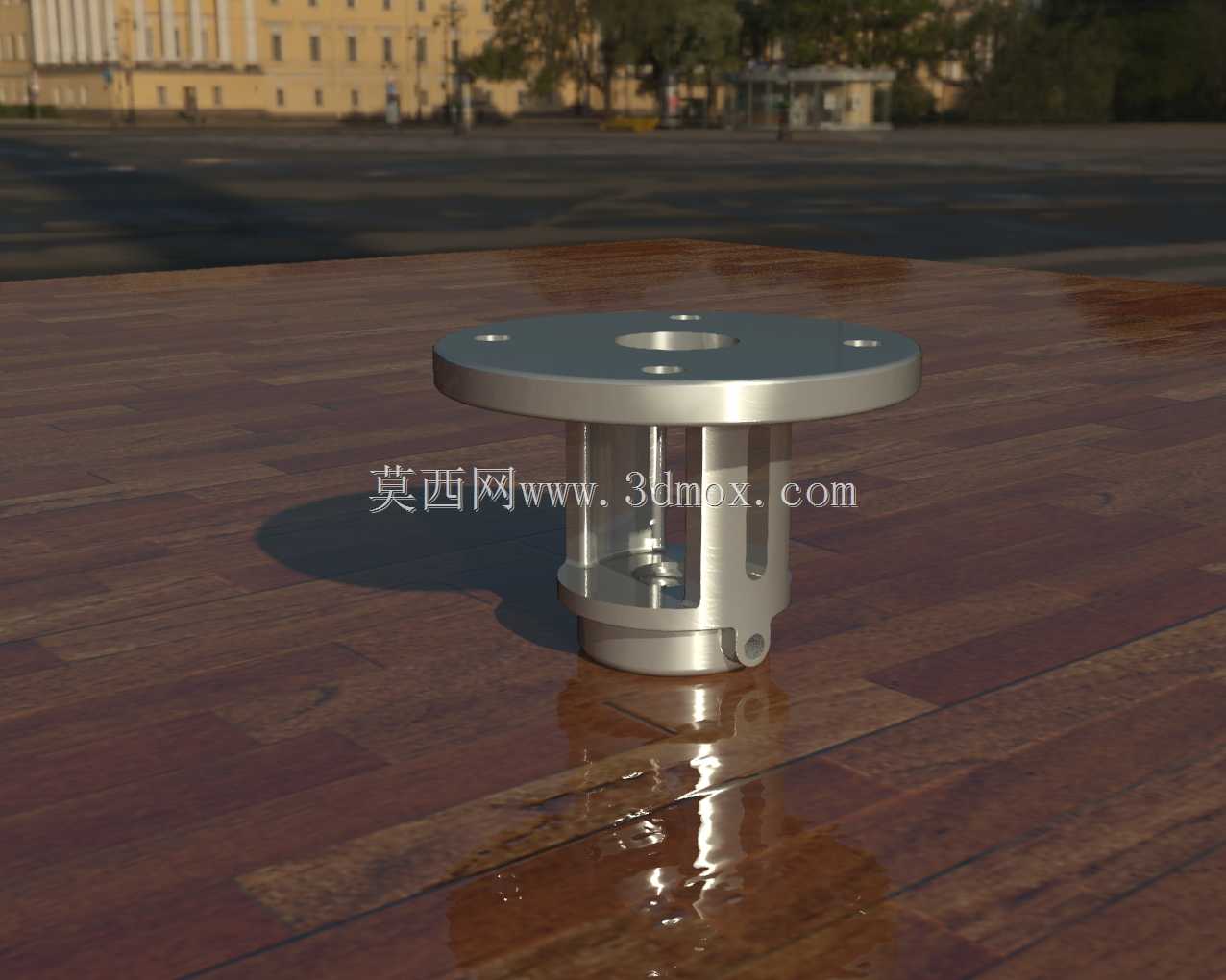

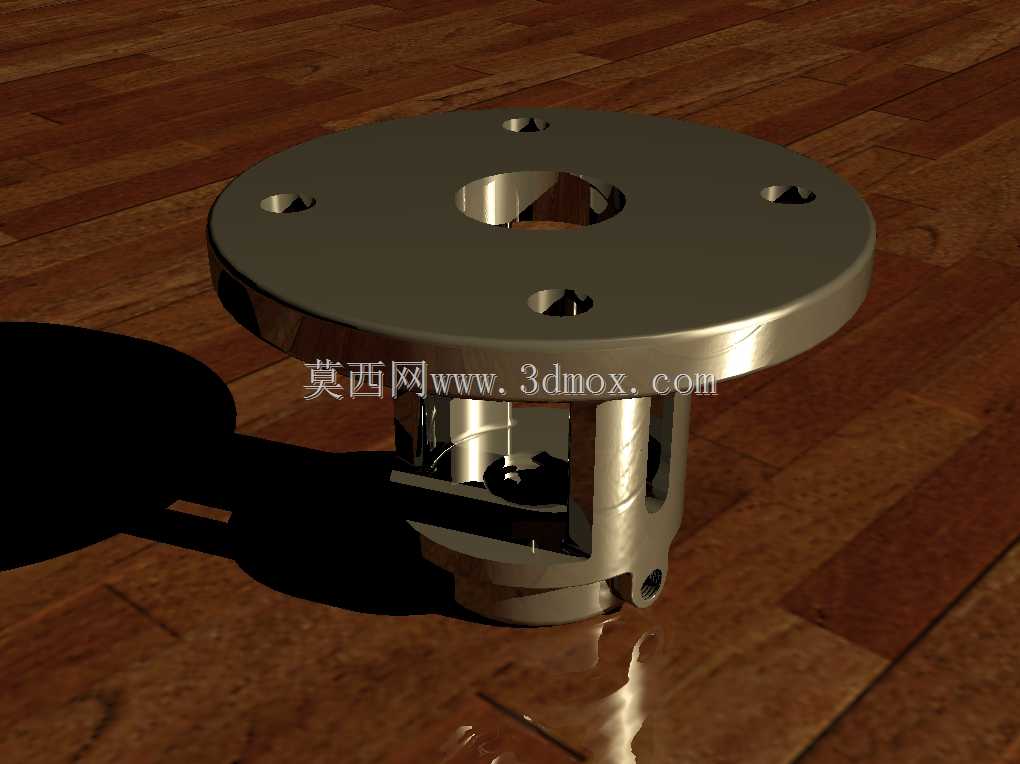

　　从结构设计逻辑来看，上部采用圆形法兰盘作为安装基准面，法兰盘上均匀分布四个沉头安装孔，孔位采用跨中分布形式，可适配常规螺栓穿装固定需求，沉孔结构可避免螺栓头部突出法兰安装面，保证执行器或手轮机构安装时的平面贴合度，消除安装间隙带来的受力偏载问题。法兰中心开设阶梯式通孔，大直径段用于容纳阀杆上部的密封填料组件，小直径段为阀杆运动提供导向限位，孔壁的同轴度公差控制在IT7级以内，避免阀杆往复运动时出现偏磨导致的密封泄漏。法兰下端面为密封贴合面，加工时预留0.2mm的精车余量，装配时可配合非金属密封垫片实现与阀体上端面的静密封，承压等级适配PN16的常规管路压力要求。

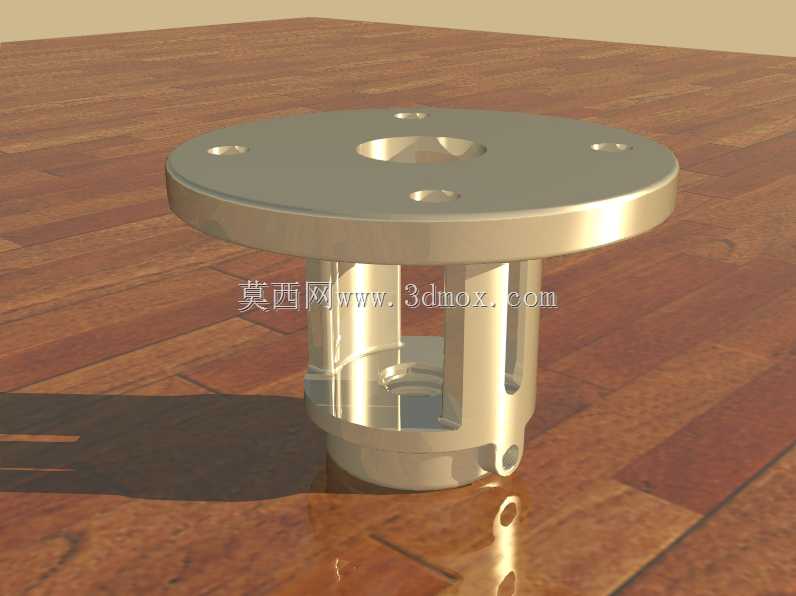

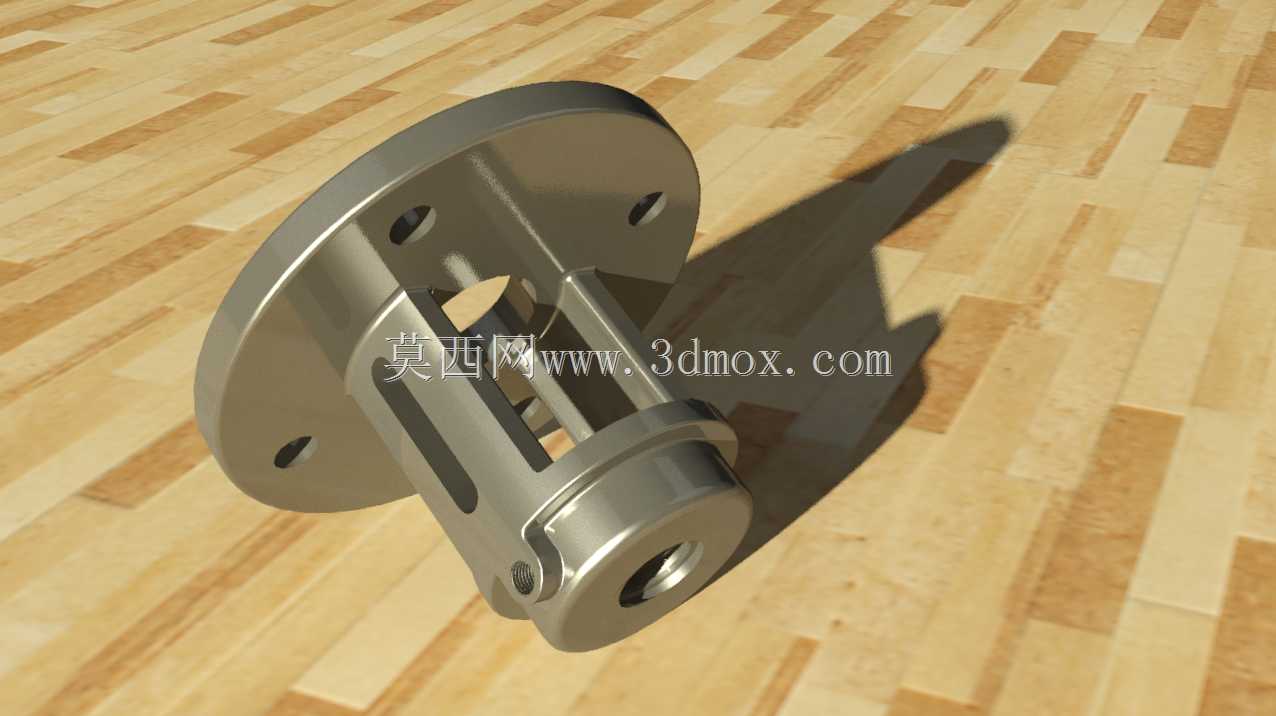

　　法兰下部为一体式铸造的笼式支撑结构，侧壁开设多组通槽，一方面可减轻铸件整体重量，降低材料成本与铸造时的壁厚不均缺陷，另一方面可在阀门装配时为内部阀芯组件的检修、调整提供操作空间，无需完全拆卸阀盖即可完成填料更换、阀杆行程微调等维护操作。支撑结构下端设置径向定位凸台与侧部销孔，凸台与阀体上部的定位止口采用小间隙配合，装配时可快速实现阀盖与阀体的同轴定位，侧部销孔用于穿装定位销，避免阀盖在长期受流体冲击、阀杆往复作用力下出现周向转动，保证安装孔位与阀体连接孔的长期对中精度。

　　从安装边界尺寸来看，法兰盘外径根据适配阀门通径匹配常规连接尺寸，法兰厚度满足螺栓预紧力下的抗弯强度要求，不会在螺栓锁紧时出现法兰面翘曲变形；下部支撑结构的外径小于法兰外径，可适配阀体上端的内嵌式安装腔，整体轴向高度在满足内部密封组件、阀杆行程容纳需求的前提下尽可能压缩，降低阀门整体的上部安装空间占用，适配狭小管廊、设备夹层等安装空间受限的场景。

　　铸造工艺设计上，整体结构采用均匀壁厚设计，法兰与下部支撑结构的过渡位置设置R3-R5的铸造圆角，避免壁厚突变导致的铸造缩孔、应力集中问题，所有非加工面保留铸造拔模斜度，无需后续额外打磨即可满足铸件外观要求，加工面集中在法兰密封面、安装孔、中心导向孔、下端定位凸台位置，加工余量控制在1.5-2mm，可大幅降低后续机加工的工时成本。

　　实际工况应用中，该结构阀盖相比焊接式阀盖具备更好的承压一致性，铸件内部的金相组织经过时效处理后可消除铸造内应力，长期受管路温度变化、压力波动影响时不会出现应力开裂问题；笼式支撑结构相比实心筒式结构，散热性能更优，可快速导出阀杆与填料摩擦产生的热量，避免填料长期高温老化导致的密封失效，同时通槽结构可及时排出可能渗入支撑腔的泄漏介质，避免积液腐蚀阀杆与支撑内壁。
