小型精密工件冲压加工工装夹具结构

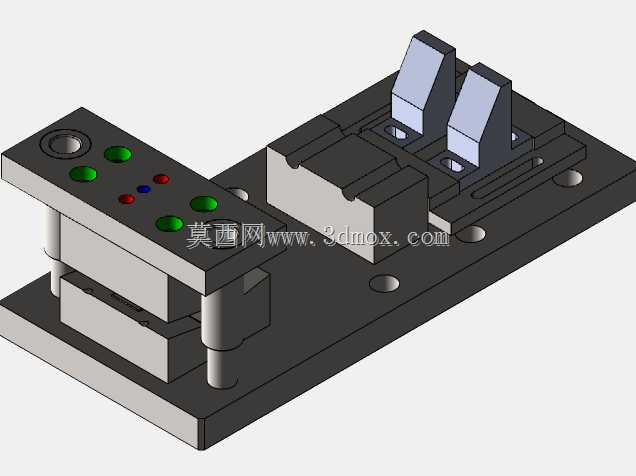

　　这套冲压工装结构主要面向3C通讯类小尺寸金属、塑胶薄壁零件的压合、冲切、铆接工序，常见于小型连接器端子压装、屏蔽罩局部整形、薄钢片冲缺口这类加工场景，适配桌面型小吨位冲床或者手动压台的安装接口，不需要大吨位设备的配套地基，在小型组装线、零部件加工工位就能直接部署使用。从结构布局来看，底座采用整块调质钢板加工而成，底面做了0.02mm平面度的精磨处理，四个角预留了沉头安装孔，安装时可以直接锁在设备工作台的T型槽上，也能通过压板快速固定，不需要额外做转接板，安装边界控制在长220mm、宽120mm的范围内，不会占用过多工位空间，适合多台工装并排布置在流水线旁完成序间加工。上模部分通过四根等高导向柱和下模连接，导向柱配了自润滑铜套，

　　开合过程的同轴度可以控制在0.01mm以内，避免冲压过程中出现偏载啃模的问题，上模的操作侧布置了多组控制按钮，包含双手启动、急停、复位点位，符合冲压作业的安全操作规范，操作人员需要双手同时触发启动按钮设备才会完成下压动作，能有效避免误操作带来的安全隐患。定位组件采用了可调式挡块设计，两个楔形定位块可以根据工件的实际外形尺寸调整前后位置，适配同系列不同规格的小型工件加工，换型时只需要松开挡块的锁紧螺丝，调整到对应刻度位置再锁紧就能完成换型，不需要重新加工定位件，能有效压缩小批量多品种生产的换型准备时间。下模的型腔部分做了快拆设计，冲头、凹模套都采用标准件规格，出现磨损后可以直接更换标准备件，不需要整体返修模架，日常维护的成本更低，

　　压合行程通过上模的限位柱控制，下压深度可以根据不同工件的压装要求调整限位垫片的厚度，行程调节范围在0-30mm之间，能满足不同压入深度的加工需求。设计过程中特意将控制按钮的高度设置在距离底座安装面45mm的位置，操作人员保持坐姿作业时不需要抬臂就能轻松触碰按钮，长时间作业的疲劳度更低，整体结构没有突出的尖锐棱角，所有外露的棱边都做了R2的倒角处理，避免上下料过程中刮伤操作人员或者工件表面。模架的受力部分做了加强筋结构，在承受1吨以内的冲压力时，底座的变形量可以控制在0.005mm以内，保证冲压过程中工件的受力均匀，不会出现压装偏斜、冲切毛刺过大的问题。气路或者油路的走线槽直接集成在底座侧面，所有管线都藏在槽内不会外露，

　　避免上下料过程中管线被工件勾挂造成损坏，也让整体外观更整洁，不会因为管线杂乱影响工位的5S整理。这套结构在设计时充分考虑了小零件冲压加工的实际痛点，既保证了加工精度，又兼顾了换型效率、操作安全性和维护便捷性，适合小型零部件加工车间的序间压装、冲切工序使用，不需要复杂的调试过程，新员工经过简单培训就能独立操作，能有效降低小零件冲压工序的人工技能要求。
