长条型材连续冲压定位工装结构

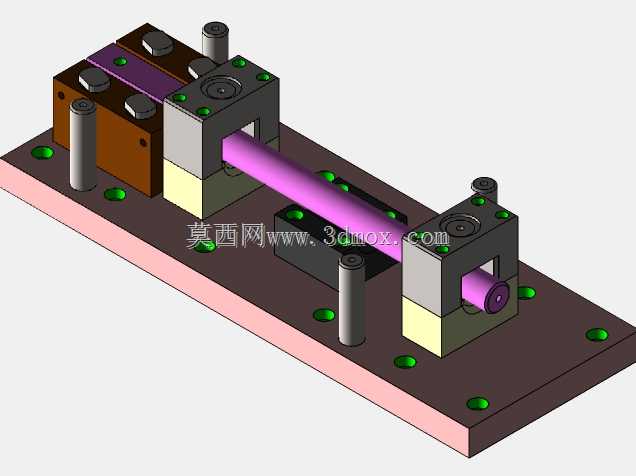

　　这套冲压工装主要面向长条类金属型材的连续冲压工序，常见于五金配件、小型结构件的批量冲压加工场景，适配型材沿长度方向的多工位连续冲压作业，解决长型材送料过程中偏移、窜动导致的冲压尺寸超差问题。工装整体采用底板集成式布局，所有功能组件均通过内六角螺栓固定在平整的安装底板上，底板上预留的沉头安装孔可直接适配常规冲床工作台的T型槽安装间距，安装时无需额外加工过渡连接板，可直接固定在公称压力适配的开式冲床台面上，安装边界覆盖常规400mm×600mm工作台面的安装范围，不会与冲床的滑块导轨、送料架接口产生干涉。工装的核心功能分为三个部分，分别是进料侧的预压紧定位、中间冲压工位的成型支撑、出料侧的导向限位。进料侧的棕色压紧座采用分体式镶块设计，

　　上下两个压紧块之间预留与待加工型材截面匹配的通槽，槽内表面做淬火处理降低磨损，压紧块通过顶部的内六角螺栓调节压紧间隙，可适配一定公差范围内的型材来料，避免型材送进过程中出现上下翘曲；压紧座旁的两根立式导向柱为送料提供侧向基准，型材送进时侧面贴靠导向柱圆柱面，可抵消送料过程中的侧向偏移，保证每一次送料的步距精度。中间的冲压工位采用箱式支撑结构，支撑块内部预留冲压成型的型腔，型腔与冲压凸模的配合间隙按照所选冲压材料的厚度设置，常规0.8-2mm厚度的冷轧钢板冲压时，单边间隙取料厚的5%-8%即可保证冲切断面质量；支撑块底部设置可拆卸的垫块，当冲压不同深度的成型特征时，可更换不同厚度的垫块调整型腔深度，无需整体更换支撑座，

　　降低工装改造成本；支撑块顶部设置凸模安装座，可直接适配标准规格的圆形冲压凸模，安装座上的紧固螺钉可快速锁紧凸模，更换凸模时无需拆卸整个支撑结构。出料侧的定位结构与进料侧形成前后呼应，同样设置带通槽的支撑座与立式导向柱，对完成冲压的型材段进行承托导向，避免长型材出料端下垂导致的后续送料卡滞，出料侧支撑座的型腔与进料侧保持同轴度，装配时通过百分表打表校正两个通槽的同轴度误差控制在0.02mm以内，保证型材送进过程中无卡滞、无刮擦。整套工装的导向组件均采用标准导柱结构，导柱与安装座之间采用过盈配合固定，导柱外露表面做硬铬镀层处理，耐磨性能优异，长期使用后磨损量极小，可维持长期的导向精度。所有固定用的内六角螺栓均采用12.9级高强度螺栓，

　　螺栓沉头深度完全埋入底板表面，不会突出平面影响送料或安装。设计过程中优先考虑了工装的通用性与维护便捷性，所有易磨损的镶块、垫块均采用可拆卸结构，易损件磨损后可单独更换，无需整体报废工装；各组件的安装定位均采用销钉定位+螺栓紧固的方式，拆卸维护后重新装配时可快速恢复原有精度，无需重新校正全部位置关系。针对长条型材连续冲压的送料步距问题，工装的工位间距按照常见的冲压步距设置，可配合滚轮送料机或者伺服送料架使用，送料过程中工装的前后导向结构可始终约束型材的自由度，保证每个冲压位置的尺寸一致性，相比简易的单点冲压夹具，这套工装可将长型材冲压的尺寸不良率降低60%以上，同时减少操作人员调整工装的辅助时间，提升批量加工的生产效率。在实际使用场景中，这类工装常被用于小型五金型材的冲孔、压印、浅拉伸等连续冲压工序，比如电器安装导轨、小型五金支架的长条料连续加工，工装的结构强度可适配10吨-25吨冲床的冲压载荷，冲压过程中底板无明显变形，各组件无松动移位，可满足连续三班倒的批量生产使用需求。
