导柱导向式小型冲压成型工装结构

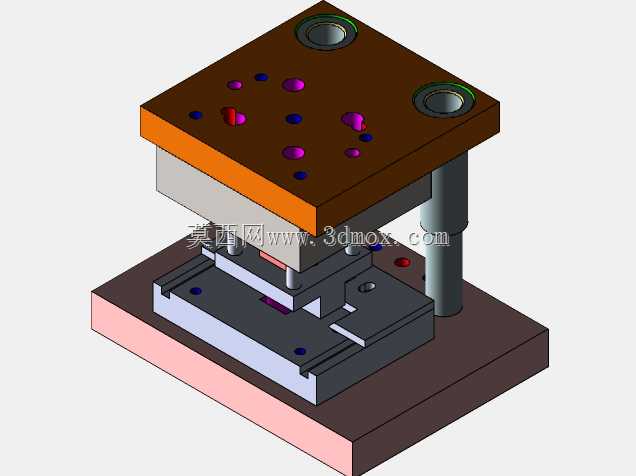

　　这套冲压工装结构主要面向小尺寸五金薄料件的冲裁、浅成型工序，常见于消费电子小五金配件、通讯类小型结构件的批量加工场景，适配16吨到25吨的小型开式压力机安装使用，在小型冲压加工车间的单工序工位上应用十分普遍。整套结构采用后侧导柱模架作为基础承载框架，两根等直径导柱布置在模架后侧区域，既保证上下模合模过程的导向精度，也给前侧的工件取放、工位操作留出足够的操作空间，避免导柱结构干涉操作人员的上下料动作。上模部分以加厚模座作为承载基体，模座上加工有均匀分布的内螺纹孔与销钉孔，用于固定凸模固定板、卸料弹性元件以及冲头组件，模座对角位置加工有模柄安装沉孔与吊装螺纹孔，既可以通过模柄与压力机滑块快速定位锁紧，

　　也能在模座重量较大时通过吊装孔完成模架的转运与安装对位。上模座表面的不同颜色标识点对应不同的功能安装位，紫色点位对应弹性卸料胶的安装沉孔，红色点位对应成型凸模的锁紧固定孔，蓝色点位对应导正销与定位销的安装位置，在装配过程中可以通过点位快速区分不同孔位的功能，减少装配时的孔位识别错误，提升模架的装配效率。下模部分采用分体式凹模固定结构，凹模座通过内六角螺钉与销钉固定在下模座上，凹模座上加工有与凸模精准对位的型孔，同时设置了可调式定位挡块，挡块可以通过侧面的锁紧螺钉调整前后位置，适配不同尺寸条料的定位需求，条料沿下模座前侧的导向槽送入工位，靠紧定位挡块后即可完成送料定位，不需要额外增加复杂的送料定位机构，

　　适合小批量多批次的小型冲压件生产。上下模合模时，导柱先导入上模座的导套内部，完成上下模的初定位，随后弹性卸料板先接触条料表面，将条料压紧在凹模表面，避免冲切过程中材料发生翘曲移位，之后成型凸模与冲头同步下行，完成材料的冲切与浅成型工序，压力机滑块回程时，弹性卸料板在弹性元件的作用下将箍在凸模上的材料卸下，加工完成的工件从凹模的落料孔直接落入下方的收料盒中，整个工序动作连贯，不需要额外的人工卸料操作。整套模架的闭合高度控制在180mm到220mm区间内，模座外形尺寸控制在200mm*180mm范围内，安装时可以直接固定在小型压力机的工作台台面上，不需要对压力机的工作台进行额外改造，模座上的安装槽采用通用U型槽设计，

　　适配不同压力机工作台的T型槽间距，安装锁紧时可以快速调整模架的中心位置，保证模架中心与压力机滑块中心重合，避免偏载导致的导柱磨损加快、凸模崩刃等问题。结构设计上充分考虑了冲压过程的受力平衡，所有冲裁力的合力中心与模架中心、压力机滑块中心保持重合，减少冲压过程中的侧向力，导柱与导套采用间隙配合，配合间隙控制在0.02mm到0.03mm之间，既保证合模过程的顺畅无卡滞，也能保证上下模的对位精度，冲切薄料时的断面毛刺高度可以控制在0.05mm以内，满足小型五金件的尺寸精度要求。日常维护过程中，只需要定期给导柱导套添加润滑脂，检查弹性卸料元件的预紧力，当凸模出现磨损时，可以直接松开凸模的锁紧螺钉快速更换备件，不需要将整个模架从压力机上拆下，大幅减少了工装的维护停机时间。这套结构没有采用复杂的级进模或者复合模结构，而是采用单工序模的简洁设计，制造成本低，加工周期短，对于批量不大、形状不算复杂的小型冲压件来说，性价比远高于复杂的多工位级进模，同时结构简单可靠，对操作人员的技能要求不高，新入职的冲压操作人员经过简单培训即可完成上下料与日常操作，在小型五金加工厂、通讯配件加工车间的应用场景下具备很强的实用性。
