双冲头作业工装基座结构设计

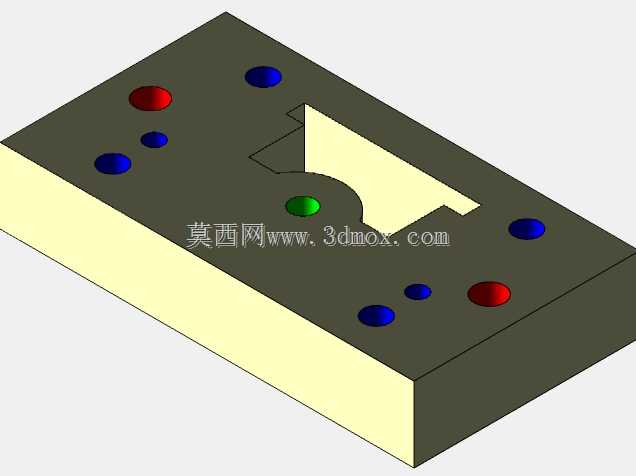

　　在小型五金件连续冲压、端子压接这类小吨位冲切作业场景里，这类双冲头工装基座是工位排布里的核心承载件，日常多适配桌面型小冲床、手动压台这类轻载冲压设备，用来同时完成两个相邻工位的冲头导向、工件定位，相比单冲头单工位的工装，能减少工件二次装夹的定位偏差，尤其适合小尺寸薄料五金件的连续两步冲切、压印、铆接工序，比如通讯接插件的端子压装、小型五金弹片的双点位冲裁这类对工位同轴度要求较高的作业场景。从结构设计逻辑来看，基座整体采用矩形块式承载结构，主体厚度方向预留了足够的刚性余量，避免冲头往复作业时基座出现挠曲变形，上表面排布的多组不同直径的沉孔，分别对应冲头导向套安装位、定位销固定位、基座与设备台板的锁紧孔位，

　　不同孔径的孔位做了颜色区分标识，方便现场装配时快速识别孔位功能，减少装错导向套、锁错安装孔的概率。基座上开设的异形缺口是工件避让与定位槽，这个槽型是根据待加工工件的外轮廓做的仿形设计，工件放入槽内后可实现X、Y两个方向的限位，不需要额外加装快速夹钳就能完成工件定位，适合小零件的快速上下料作业，缺口旁的单独绿色标识孔是工位检测传感器的安装位，可搭配接近开关实现工件到位检测，避免冲头空打或者工件未放到位就启动冲压的安全隐患。从安装边界来看，基座的长宽尺寸适配常规小冲床的工作台T型槽间距，底部为全平面设计，不需要额外加工安装凸台，直接通过底部的沉头锁紧孔就能固定在设备台面上，安装时不需要额外做找平处理，

　　基座上表面到冲头安装面的高度差经过核算，预留了标准冲头的行程余量，冲头下行到最低作业位时不会触碰到基座本体，同时导向孔的深度满足冲头导向长度要求，冲头往复作业时的径向窜动量可控制在0.02mm以内，满足小型精密五金件的冲切精度要求。设计时特意将两个冲头的作业工位间距控制在合理范围，既不会因为间距过小导致两个冲头的导向套安装出现壁厚不足的问题，也不会因为间距过大导致工件需要移位才能完成两个工位的作业，两个工位的中心距公差控制在±0.01mm，保证工件在第一个工位冲切完成后，不需要重新装夹就能直接完成第二个工位的作业，相比单工位工装，单件工件的作业时间可缩短近40%。基座上的所有安装孔都做了倒角处理，避免装配时导向套、

　　定位销压入时出现孔口崩边的问题，异形定位槽的边缘做了0.5mm的圆角过渡，避免工件上下料时被锐边刮伤，同时槽底与基座上表面的平行度控制在0.015mm以内，保证工件放置后不会出现倾斜，冲切时的受力面保持水平，减少冲头单边受力崩刃的概率。在实际使用场景中，这类双冲头工装基座不需要搭配复杂的送料机构，适合小批量多品种的五金件加工作业，更换不同的冲头导向套和定位镶块，就能适配不同尺寸的小型工件冲压作业，基座本身的刚性足够支撑1吨以内的冲压力，满足大部分小型五金件的冲切、压装、铆接工序需求，日常维护时只需要定期清理定位槽内的冲压废料，给导向孔添加少量润滑脂就能保证长期作业精度，不需要频繁拆解校准。
