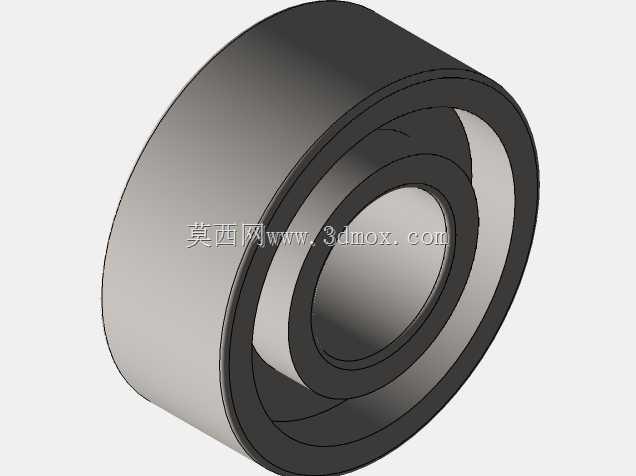

双列深沟滚珠轴承4203A结构设计

　　在各类需要同时承受径向载荷与双向轴向载荷的回转传动场景中，双列滚珠轴承的应用十分广泛，这款4203A双列滚珠轴承的设计，正是针对中小载荷、中等转速的回转支撑需求开发的结构方案。从实际工程应用来看，这类轴承常出现在小型电机输出端、家电传动机构、轻工输送线的从动辊支撑、小型泵类的转子支撑位，相比同内径的单列深沟球轴承，它的轴向承载能力提升明显，不需要成对安装单列轴承来承担双向轴向力，能有效压缩支撑位的轴向安装空间，对于结构紧凑的小型设备来说，这一特性十分实用。

　　从结构设计思路来看，这款轴承采用双列钢球对称排布的结构，内圈、外圈均为整体式加工，没有额外的装球缺口设计，相比带装球缺口的双列轴承，它的极限转速更高，运转时的刚性也更均匀。保持架采用冲压浪形结构，能够将两列钢球均匀分隔，避免钢球之间直接接触产生摩擦与磨损，同时冲压保持架的自重较轻，高速运转时的离心载荷更小，能适配更高的转速工况。两侧的密封结构采用接触式橡胶密封，能够有效阻挡外界的粉尘、水汽进入轴承内部滚道，同时防止内部填充的润滑脂泄漏，在粉尘较多的轻工生产场景、户外小型设备场景下，这种密封结构能大幅延长轴承的维护周期，减少设备运维的工作量。

　　尺寸与安装边界方面，这款轴承的内径为17mm，外径为40mm，总厚度为16mm，安装时需要注意轴与内圈的配合公差，一般旋转内圈的工况下推荐采用k6级过渡配合，外圈与轴承座孔的配合推荐采用J7级过渡配合，能够保证内圈与轴同步回转，同时外圈在轴承座内有微量的游动余量，补偿轴系受热产生的轴向伸长。安装过程中需要避免直接敲击轴承外圈，应当通过套筒抵住内圈端面施加压力将轴承压装到轴颈上，防止钢球与滚道受到冲击载荷产生压痕，影响后续运转精度。轴承的轴向定位可以采用轴用弹性挡圈或者轴肩定位，轴肩的高度不宜超过内圈的倒角高度，避免拆卸时无法使用拉马勾住内圈端面，轴承座孔的台肩高度同样需要控制在外圈倒角高度范围内，方便后续维护拆卸。

　　从功能特性来看，这款双列滚珠轴承的径向额定动载荷比同尺寸的单列深沟球轴承高约60%，同时能够承受两个方向的轴向载荷，在轴系存在一定的不对中量时，它也有一定的自适应补偿能力，相比角接触球轴承的成对安装方案，它的安装调试难度更低，不需要预紧调整就能获得不错的支撑刚性，对于批量生产的小型设备来说，能够有效降低装配环节的人工成本，提升装配一致性。在润滑方式上，这款轴承出厂时已经预填了锂基润滑脂，适用的工作温度范围在-20℃到120℃之间，常规工况下可以实现长期免维护运行，如果应用在更高转速或者更高环境温度的场景，可以根据实际工况更换对应牌号的润滑脂，重新注脂时需要注意清洁，避免杂质混入滚道内部。

　　在实际选型过程中，需要注意核对轴系的实际载荷大小与转速范围，如果轴系的径向载荷超过该轴承的额定动载荷的30%，或者存在较大的冲击载荷，就需要考虑选用载荷等级更高的轴承型号，避免轴承过早出现疲劳剥落。如果应用在对运转噪音有要求的场景，比如家电、办公设备的传动位，可以选用同尺寸的低噪音等级轴承，它的钢球精度与滚道表面粗糙度更高，运转时的振动与噪音能够控制在更低的水平。这款轴承的结构建模过程中，严格按照实际加工尺寸还原了滚道的曲率半径、钢球的直径与排布数量、保持架的兜孔间隙，装配关系完全符合实际轴承的装配逻辑，能够直接用于设备的整机装配干涉检查、运动仿真，也可以作为传动结构设计的参考样件，帮助结构工程师快速完成支撑位的结构设计与尺寸匹配，减少重复建模的工作量，提升设计效率。
