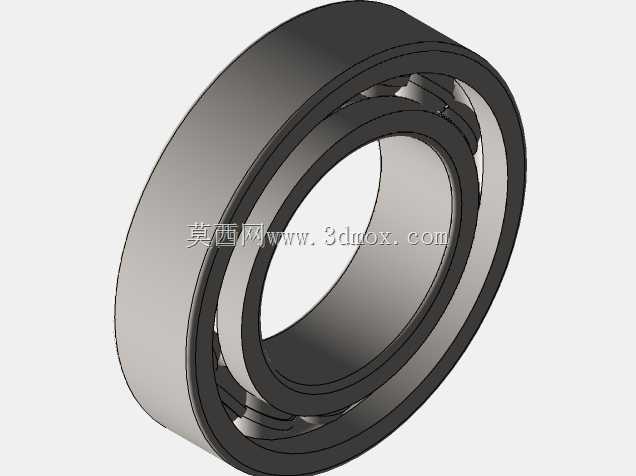

薄壁深沟球轴承61801三维结构设计

　　做小型精密传动结构选型时，经常会遇到安装径向空间受限、同时需要支撑旋转轴系降低摩擦阻力的工况，这时候618系列的薄壁深沟球轴承往往是优先考虑的选项，这次完成的61801轴承三维结构，完全贴合实际量产零件的尺寸边界，能直接用于小型设备的装配干涉校验、运动仿真环节。先从实际应用场景说起，这类薄壁轴承常用在小型伺服电机输出端、精密仪器的转轴支撑、消费电子的传动模组、小型通讯设备的转动结构里，因为这类场景普遍没有大的冲击载荷，但是对安装空间的径向尺寸要求苛刻，普通60系列轴承的径向厚度偏大，会挤占周边结构的布局空间，而61801的截面厚度更薄，能在满足基础承载能力的前提下，把径向安装尺寸压缩到最小。从功能特性上看，

　　这款轴承属于深沟球结构的向心轴承，主要承受径向载荷，同时也能承受一定程度的双向轴向载荷，滚动体采用均匀分布的钢球，通过保持架分隔开，避免钢球之间直接接触摩擦，运转过程中摩擦系数低，极限转速相对较高，适合中低载荷、高转速的小型旋转轴系使用。设计思路上完全参照实际轴承的装配逻辑做结构拆分：整体分为外圈、内圈、钢球、保持架四个核心部分，建模时先确定核心尺寸边界，内圈内径12mm，外圈外径21mm，轴承整体厚度5mm，这个尺寸是选型安装时的核心边界，做装配设计时，轴与内圈的配合一般选过渡配合或者小过盈配合，轴承座孔与外圈的配合选间隙或者过渡配合，要根据实际的载荷方向、装拆需求调整配合公差。建模过程中，滚道的曲率半径是关键参数，内圈外滚道、

　　外圈内滚道的曲率都略大于钢球半径，保证钢球和滚道之间是点接触状态，既能降低运转时的摩擦阻力，也能预留一定的安装对中误差补偿量，避免因为轴系轻微的同轴度偏差导致轴承卡滞。保持架的结构采用浪形冲压保持架，刚好卡在每粒钢球的中间位置，建模时做了合理的间隙预留，保证钢球在滚道内可以自由滚动，不会和保持架发生运动干涉，同时保持架本身的厚度做了控制，不会超出轴承的厚度边界，避免安装时和周边的端盖、挡圈发生摩擦。做三维结构的时候特意还原了轴承的倒角细节，内圈、外圈的两端都做了符合行业标准的微小倒角，一方面是安装时起到导向作用，方便压装到轴或者轴承座里，避免锐边刮伤配合面，另一方面也能去除热处理后的锐边毛刺，避免零件周转过程中产生磕碰伤。

　　实际选型使用的时候要注意，这类薄壁轴承的径向承载能力比同内径的60系列、62系列轴承要低，不能用在有大冲击载荷、重载的工况里，安装时不能直接敲击轴承外圈或者内圈，要通过专用工装压装对应配合的套圈，避免滚道受冲击产生凹痕，影响后续的运转精度和使用寿命。在做整机三维装配的时候，这个模型可以直接导入装配环境，用来校验轴承周边的密封件、挡圈、端盖的布局是否合理，检查轴的台阶高度、轴承座的挡边尺寸是否符合安装要求，避免后期加工完零件才发现干涉问题。另外建模时所有结构都做了等比例还原，没有做简化处理，不管是做运动仿真模拟轴承的旋转状态，还是做爆炸视图展示装配关系，都能直接使用，不需要额外调整结构细节。对于刚接触机械设计的从业者来说，也可以通过这个模型理解深沟球轴承的内部装配关系，搞清楚滚动体、保持架、内外圈的配合逻辑，避免选型时出现尺寸匹配错误的问题。
