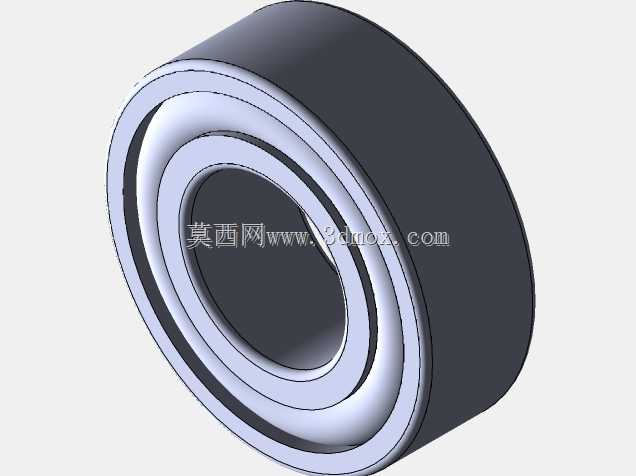

双列深沟滚珠轴承4205A结构设计

　　在常规轻载到中载的径向支撑传动场景里，单列深沟球轴承往往只能应对单一方向的载荷，当轴系需要同时承受径向载荷与一定比例的双向轴向载荷，且安装空间的轴向尺寸受限无法并排安装两个单列轴承时，双列滚珠轴承的结构优势就会凸显出来。这款4205A双列滚珠轴承的设计，核心是在标准6205单列轴承的截面尺寸边界内，集成两列独立的钢球滚动体，在不改变轴承外径、内径安装尺寸的前提下，大幅提升轴系的承载能力与刚性。

　　从实际应用场景来看，这类双列深沟球轴承常被用在中小型电机的输出端支撑、齿轮箱的中间轴定位、输送线的从动辊筒支撑、家用电动工具的主轴限位等位置，这些场景的共性是轴系运行时除了径向的传动载荷，还会因为皮带张紧、齿轮啮合轴向分力、设备启停的冲击带来双向的轴向作用力，单列轴承在这类工况下容易出现滚道点蚀、保持架磨损过快的问题，而双列结构的两排钢球可以同时分担径向与轴向的载荷，将接触应力分散到两条滚道上，有效延长部件的服役周期。

　　设计这款轴承的三维模型时，首先要锁定安装边界的核心尺寸：内径25mm、外径52mm、厚度18mm，这几个尺寸是和安装座、轴径配合的关键公差面，建模时需要严格按照基准配合要求预留公差带位置，内圈的内孔面、外圈的外圆柱面都是安装基准，建模时要保证圆柱度的几何公差逻辑，避免后续出工程图时出现基准冲突。内圈上设计有两条平行的弧形滚道，滚道的曲率半径略大于钢球直径，保证钢球在滚道内滚动时既有足够的接触面积承载，又不会因为曲率过近导致滚动摩擦阻力陡增；外圈的内侧同样对应加工两条滚道，和内圈滚道的位置度偏差需要控制在极小范围内，否则两列钢球会出现受力不均的情况，运行时产生异常振动与噪音。

　　两列钢球之间设计有尼龙保持架，保持架的兜孔采用球面贴合设计，每个兜孔对应一颗钢球，将相邻钢球均匀分隔开，避免钢球在滚动过程中直接接触产生摩擦与碰撞，保持架的内径与内圈的挡边之间留有微小的运行间隙，既可以防止保持架在高速运转时出现径向窜动，又不会因为间隙过小出现卡滞。轴承的两侧挡边高度经过反复校核，既要保证钢球在承受最大轴向载荷时不会从滚道内脱出，又要控制挡边的高度避免和保持架、相邻的密封件产生运动干涉。

　　建模过程中，滚动体的排布需要严格按照节圆直径计算钢球的中心距，两列钢球的节圆位置对称分布在轴承宽度方向的中心面两侧，保证轴承受力时的合力作用点落在轴承宽度的中心区域，避免轴系运行时产生附加的倾覆力矩。对于选型的结构工程师来说，这个三维模型可以直接导入到轴系装配体中，验证轴承和轴肩、轴承座孔挡边的配合间隙，核对润滑脂腔的预留空间，确认密封件的安装位置是否和周边零件存在干涉，不需要再从零开始绘制轴承的轮廓，大幅缩短结构设计阶段的校核周期。

　　在实际装配场景中，这类双列轴承一般采用冷压或者热装的方式安装到轴径上，内圈和轴采用过渡配合或者小过盈配合，外圈和轴承座孔采用间隙配合或者过渡配合，方便后期的维护更换。和同内径的单列轴承相比，它的额定动载荷可以提升60%以上，额定静载荷提升接近一倍，在安装空间轴向尺寸紧张、无法布置两个单列轴承的场合，是非常合适的支撑部件选择。建模时特意还原了滚道的磨削纹理特征、钢球的表面精度特征、保持架的注塑分模线细节，让模型在做装配干涉检查、运动仿真的时候，能够更贴近真实零件的物理状态，避免因为模型过度简化导致仿真结果出现偏差。

　　需要注意的是，这类双列滚珠轴承不适合用在有较大倾覆力矩的重载轴系上，它的结构特性决定了它更适合纯径向加小双向轴向载荷的工况，如果轴系存在较大的角度不对中误差，还需要配合带调心功能的轴承座使用，否则会导致单列钢球过载提前失效。在做三维装配的时候，可以直接通过模型的配合面快速添加同轴度、轴向定位的配合关系，模拟轴承运转时内圈随轴转动、外圈固定在机座上的运动状态，验证整个轴系的运转灵活性，检查是否存在零件摩擦的问题。
