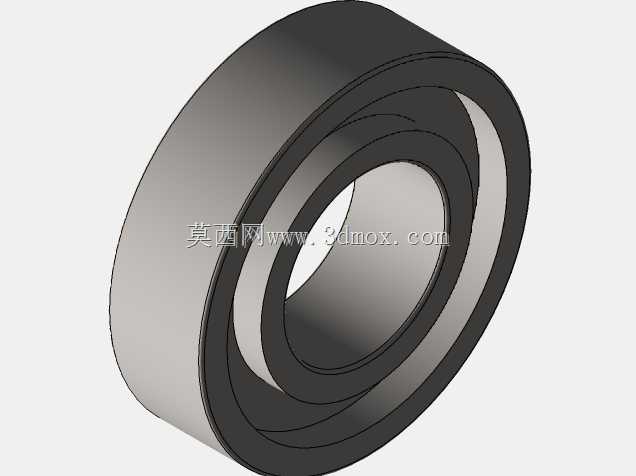

深沟球6003型滚动轴承结构设计

　　在各类中小载荷旋转传动机构中，6003规格的深沟球轴承始终是应用覆盖度极高的支撑类零件，从民用小型家电的电机输出端，到工业轻型输送线的从动辊筒，再到小型水泵、园林工具的旋转轴系，都能见到这类轴承的身影。它的核心作用是承接旋转轴与静止基座之间的载荷，将轴运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低传动过程中的能量损耗，同时约束轴的径向与少量轴向窜动，保证轴系的回转精度始终维持在设计允许范围内。

　　从结构设计逻辑来看，这类轴承采用最经典的深沟滚道构型，内圈与轴采用过盈配合安装，外圈嵌入轴承座孔内实现定位，中间的钢质滚动体沿内外圈的弧形滚道均匀排布，配合冲压成型的保持架将各滚动体等距分隔，避免运转过程中滚动体之间发生直接接触碰撞，同时引导滚动体在滚道内顺畅循环滚动。两侧的密封结构（不同配置下分为开式、铁封、胶封版本）可以阻挡外界粉尘、水汽进入轴承内部滚道区域，同时防止轴承内部填充的润滑脂向外泄漏，延长轴承的实际维护周期。

　　从安装边界尺寸来看，这款轴承的内孔直径为17mm，适配直径17mm的光轴安装，装配时通常采用热套或者专用工装压装的方式，禁止直接敲击轴承内圈端面避免造成滚道损伤；轴承外圈的外径为35mm，适配的轴承座安装孔公差通常选用H7级别，保证外圈安装后不会出现随轴转动的跑圈问题；轴承的整体厚度为10mm，设计轴系时需要预留对应的轴向安装空间，同时要考虑内圈定位轴肩、外圈定位挡边的高度不能超过轴承的安装倒角尺寸，避免装配时轴承无法贴合定位面，出现装夹歪斜的问题。

　　在实际选型应用中，这类轴承主要承受径向载荷，同时可以承受双向的小幅轴向载荷，相比同尺寸的角接触轴承，它的结构更简单，制造成本更低，安装维护难度更小，极限转速更高，非常适合高速轻载的应用场景。设计建模过程中，需要严格把控滚道的曲率半径参数，通常滚道曲率略大于滚动体的半径，保证滚动体与滚道之间形成合理的接触角，既要有足够的接触面积降低接触应力，又要避免滚动体在滚道内出现卡滞。保持架的兜孔间隙需要控制在合理范围，间隙过大会导致滚动体运转时晃动产生噪音，间隙过小则会出现卡滞，影响轴承的运转灵活性。

　　在轴系布局设计时，这类轴承通常采用成对安装的方式，分别布置在旋转轴的两个支撑端，一端作为固定端限制轴的双向轴向位移，另一端作为游动端补偿轴工作时因温度升高产生的热伸长量，避免轴受热膨胀后轴承承受额外的轴向载荷，导致轴承提前失效。安装前需要确认轴和轴承座的配合面没有毛刺、铁屑等杂质，装配时在配合面涂抹少量润滑脂，装配后需要手动转动轴检查是否有卡滞、异响，确认轴承运转顺畅后再进行后续的整机装配。日常维护中，需要根据设备的工作环境、运转时长定期补充或更换润滑脂，避免润滑脂干涸后滚道出现干摩擦，造成轴承磨损、噪音增大、精度下降等问题。
