带安装底座的B-19型气动振动装置结构

　　在工业物料处理、料仓破拱、小型工件振实、管线防堵这类场景里，气动类振动装置的应用占比一直不低，尤其是不适合接入电力驱动的防爆、高湿、多粉尘工况，靠压缩空气驱动的振动单元不需要布置电机线缆，也没有电气元件的防护等级顾虑，适配性比电动振动单元更灵活。这次拆解的这款带双侧安装脚的振动装置，主体采用了对称式的腔体结构，核心振动腔为圆形回转设计，外部的安装基座和腔体做了一体化的延伸结构，没有额外拼接的装配面，能减少长期振动下的连接松动风险。

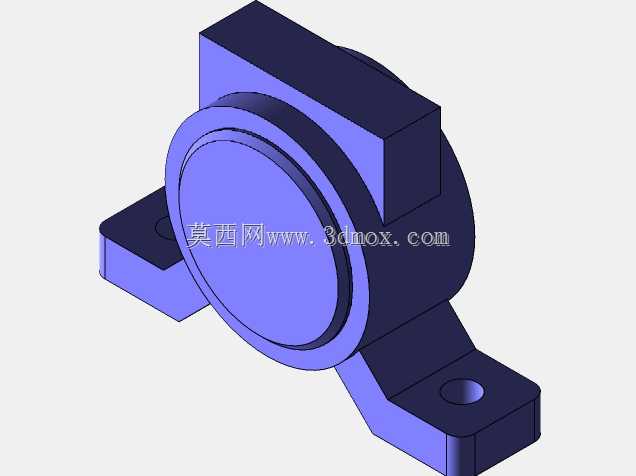

　　从实际安装边界来看，装置底部的两个安装支脚呈对称分布，每个支脚上都预制了沉头安装孔，安装时可以直接穿入内六角螺栓固定在设备壁面、料仓侧壁或者振动台架上，支脚和主腔体之间做了斜向的加强筋过渡，避免高频振动下支脚根部出现应力断裂。主腔体的圆形端盖采用了嵌入式的装配结构，端盖和腔体的配合面预留了密封槽，实际生产中可以嵌入O型密封圈，防止压缩空气泄漏，同时也能阻挡外部粉尘进入腔体内部磨损振动活塞。

　　设计这类气动振动装置的时候，首先要考虑的是振动传递效率，所以整个腔体的壁厚做了均匀化处理，圆形腔体的壁厚保持一致，不会因为局部壁厚差导致振动传递出现阻尼损耗，安装支脚的厚度比腔体壁厚略厚，能把激振力更均匀地传递到安装基面，避免局部应力集中。进气接口的位置设置在腔体的侧上方，和安装面保持足够的安全距离，接气管的时候不会和安装螺栓产生干涉，排气方向做了侧向引导，避免排气直吹安装面造成积尘飞溅。

　　从功能特性来说，这款振动装置依靠压缩空气推动腔体内的偏心活塞做往复回转运动产生离心激振力，振动频率可以通过调整进气压力来线性调节，相比电动振动器的固定频率，能适配不同物料的破拱需求——比如流动性较好的塑料颗粒只需要较低的激振频率就能防止架桥，而含水率偏高的粉体物料则可以调高进气压力提升振幅。整个装置没有额外的易损电气部件，运动部件只有腔体内的活塞，日常维护只需要定期在进气端加注少量气动润滑油就能保证长期运行，适合在无人值守的料位点位长期工作。

　　在结构建模的时候，要特别注意安装孔的位置公差，两个支脚的安装孔中心距需要和常用的工业安装支架孔位匹配，沉头孔的深度要保证螺栓拧紧后端面不高出支脚表面，避免安装时出现间隙。腔体内部的活塞配合面要做同轴度约束，保证活塞回转时不会出现卡滞，端盖的配合公差选H7/g6的间隙配合，既保证密封性能，又方便拆装维护。另外整个装置的外形轮廓做了圆角过渡，没有尖锐的棱角，既避免安装时划伤操作人员，也能减少应力集中点，提升长期振动下的结构疲劳寿命。

　　实际选型的时候，要注意这款装置的安装基面需要有足够的刚度，不能把振动器安装在厚度过薄的钣金壁上，否则会因为壁面共振吸收激振力，导致振动效果打折扣，一般建议安装面的钢板厚度不小于6mm，如果是安装在塑料料仓上，需要额外加装金属加强垫板来分散激振力。气路连接端建议加装节流阀，方便现场调试时调整振动幅度，同时要在气源端加装空气过滤器，避免压缩空气中的水分和杂质进入腔体，磨损活塞和腔体内壁。
