2HP法兰安装式三相感应电机结构

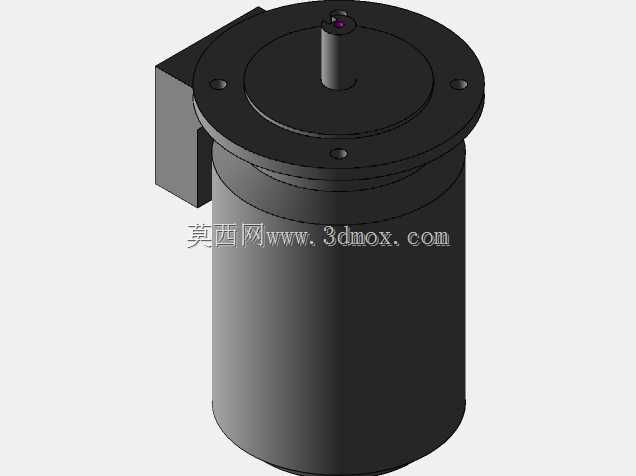

　　这款2HP功率等级的感应电机，额定转速3000RPM，采用B5法兰安装结构，在常规工业传动场景中适配性极强，多数中小型自动化生产线的输送辊道、小型泵组、风机类负载都能直接匹配选型。从结构设计来看，机座采用圆柱形铸铁壳体，散热筋沿轴向均匀排布，能保证连续运行时的热量快速散出，避免绕组温升过高影响绝缘寿命；前端的圆形安装法兰带四个均布安装孔，安装时无需额外制作卧式安装脚座，直接通过法兰止口定位锁紧在设备安装面板上即可，对安装空间的轴向尺寸占用更小，尤其适合安装面垂直布置的设备布局。接线盒布置在机座侧上方，采用方形密封结构，进线口预留标准电缆格兰头安装位，现场接线时可直接穿入电缆锁紧，防护等级能满足常规车间的粉尘、少量溅水工况使用。

　　输出轴为标准圆柱形轴伸，带键槽设计，配套的传动轮、联轴器可直接通过平键传递扭矩，轴伸端的轴承采用深沟球轴承，能同时承受径向载荷与少量轴向载荷，适配皮带传动、直联联轴器传动等多种连接方式。在建模过程中，所有安装尺寸均按照通用工业电机的标准公差带设定，法兰止口的配合公差选H7级，安装孔的位置度公差控制在0.1mm以内，轴伸的直径公差取k6级，能保证虚拟装配时与配套安装位、传动件完全匹配，不会出现干涉或者装配间隙过大的问题。从实际选型应用角度，这款电机的功率与转速参数，刚好覆盖多数轻工设备、小型加工设备的动力需求，比如包装生产线的主传动、小型物料输送线的驱动辊、台钻类小型加工设备的动力源，都可以选用该规格电机；

　　相比同功率的卧式底脚安装电机，法兰安装的形式在垂直安装场景下更具优势，不需要额外设计电机安装支架，直接依托设备本体的安装面板即可固定，能减少设备整体的零件数量，降低装配工作量。建模时对电机的细节还原度较高，接线盒的紧固螺栓、法兰面的安装沉孔、轴伸端的中心孔都做了完整建模，在做设备整体装配仿真时，可以直接调用该模型做干涉检查，不需要再对电机模型做二次修整；机座的外圆尺寸、法兰的外圆直径、轴伸的伸出长度都严格按照对应功率等级的标准电机尺寸绘制，能保证在做设备布局设计时，准确预留电机的安装空间，避免出现现场安装时电机与周边部件碰撞的问题。另外，电机的后端盖部分也做了完整结构还原，后端的散热风罩虽然在模型中未做全透明展示，但风罩的安装位、

　　风叶的装配空间都按照实际结构预留，在做热仿真分析时，可以直接基于该模型添加风叶、风罩的流体域，模拟电机实际运行时的散热效果，为电机的选型校验提供准确的模型基础。对于结构设计从业者来说，这类标准规格的电机模型不需要从零开始绘制，直接调用即可快速完成设备的动力部分布局，能大幅缩短设计周期，同时因为尺寸参数完全符合行业标准，不会出现设计完成后采购的实物电机与模型尺寸不符的问题，能有效减少设计返工的概率。
