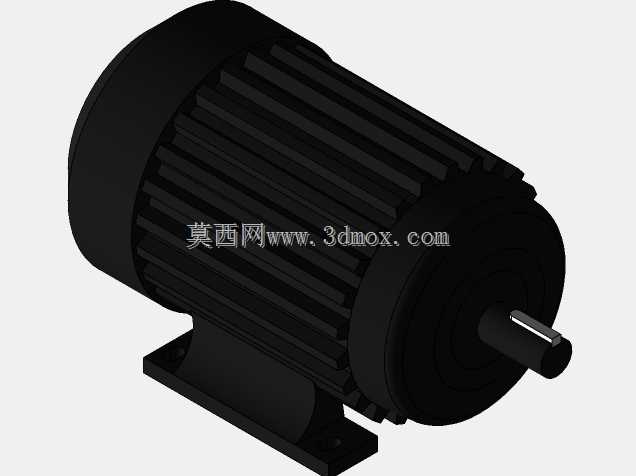

1400转3HP卧式交流感应电机结构

　　这款3HP交流感应电机额定转速1400RPM，属于4极异步电机范畴，在常规工业传动场景里适配性极强，从输送线辊筒驱动、小型机床主轴进给、风机水泵负载，到轻工机械的搅拌、输送机构，都能见到同规格产品的应用。做三维建模时首先要明确安装边界，卧式底脚安装的结构，底脚的安装孔距、孔径、轴伸直径、键槽尺寸、中心高都是选型和装配时的核心校验点，建模时不能只做外观，要把这些配合尺寸的公差预留逻辑融入结构里，比如轴伸和带轮、联轴器的配合段，要标注清楚配合面的粗糙度和公差带，避免实际装配时出现干涉或者配合过松打滑的问题。从功能特性来看，感应电机依靠定子旋转磁场切割转子导条产生感应电流形成转矩，不需要额外的励磁回路，结构皮实耐用，维护成本低，

　　适合长时间连续运行的工况，1400转的额定转速属于中低速大扭矩输出区间，相比2极2800转的同功率电机，输出扭矩更大，对启动负载的适配性更好，不需要额外配置大减速比的减速机构就能直接驱动部分中低速负载，能缩减整套传动系统的成本和安装空间。设计建模的时候，机壳的散热筋结构是重点，不能为了外观随意简化筋条的数量和高度，电机运行时的定子热量全靠机壳散热筋和空气对流带走，筋条的排布方向顺着电机轴向，和卧式安装时的空气流动方向匹配，能最大化散热效率，建模时要保证筋条和机壳本体是一体化结构，还原铸件的壁厚均匀性，避免出现壁厚突变导致的铸造应力集中问题。端盖和机壳的配合止口要做精准的同轴度约束，两端端盖的轴承室同轴度直接影响转子的转动灵活性，

　　要是建模时止口配合间隙设置不合理，实际装配后很容易出现转子扫膛、轴承发热的问题。接线盒的位置设置在机壳侧面，方便现场布线时接入电源线，建模时要预留接线端子的安装空间，以及线缆引入的密封结构位置，满足工业场景的防护要求。底脚部分的结构要做加强筋处理，因为电机运行时的振动和输出扭矩的反作用力都会作用在底脚安装位置，加强筋的排布要顺着受力方向，避免长期运行出现底脚断裂的问题。轴伸端的键槽要符合标准键的尺寸规格，方便用户直接选配标准平键来连接传动件，不需要二次加工。从实际选型应用的角度，这款电机的安装尺寸完全符合通用Y系列电机的安装规范，替换同功率同机座号的老旧电机时不需要改动安装底座，适配性很强。建模过程中还要考虑整机的重量分布，

　　卧式安装时重心落在底脚支撑面的中心区域，运行时的振动更小，对配套设备的机架强度要求更低。转子部分的建模要还原铁芯叠压、铸铝导条的结构逻辑，虽然外观上看不到内部结构，但做结构校验时要保证气隙均匀，定转子之间的气隙长度控制在合理范围，气隙过大会导致功率因数降低，气隙过小容易出现扫膛故障。风罩部分的通风孔排布要和内部散热风扇的风向匹配，保证冷却风能顺着散热筋全程流过，带走机壳表面的热量，风罩和机壳的连接卡扣结构要做的足够可靠，避免运行时振动脱落。做三维结构设计时，所有的安装孔位都要做沉头或者倒角处理，避免装配时螺栓刮伤安装面，同时也能去除加工毛刺，提升装配效率。
