3HP2800转卧式交流感应电机结构设计

　　这款3HP功率等级、额定转速2800RPM的交流感应电机，是工业传动场景里应用覆盖面极广的动力输出部件，在各类通用工业设备的动力匹配中占据不小的份额。从实际落地场景来看，这类两极感应电机常被配套在小型输送线、风机机组、小型机床进给单元、农用小型加工设备、商用给排水辅助泵组等需要恒定高转速输出的设备上，凭借结构成熟、运行稳定性强的特点，成为很多设备厂商做动力选型时的常规选项。

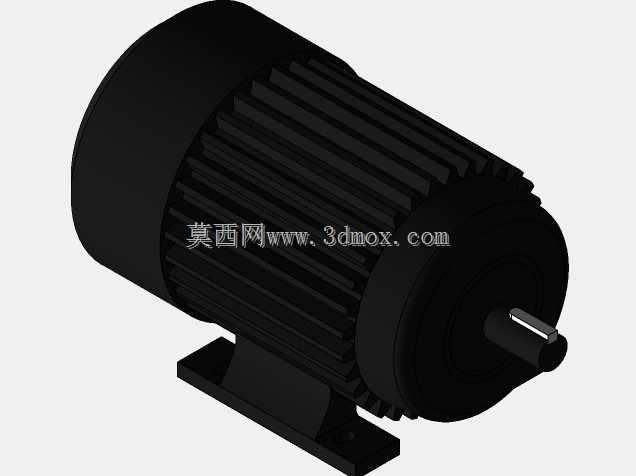

　　从结构设计的角度拆解这款模型，首先能看到整机采用的是卧式底脚安装结构，机壳部分采用轴向散热筋的一体化设计，这类散热筋的排布方向顺着电机运行时的转子轴向气流方向，能够在转子自带的散热风叶转动时，让气流顺着筋条间隙快速带走机壳表面的热量，避免持续高负载运行时绕组温升超出绝缘等级允许的范围。机壳的散热筋高度、筋条间距都做了匹配3HP功率等级的优化，既不会因为筋条过密增加铸造工艺难度，也不会因为筋条稀疏导致散热面积不足，在工艺性和散热性能之间做了平衡。

　　输出轴端采用的是标准圆柱轴伸搭配键槽的结构，键槽的尺寸匹配对应功率等级的平键公差要求，能够保证和带轮、联轴器、齿轮等传动件连接时的扭矩传递可靠性，避免高速运转时出现连接松动、键槽压溃的问题。轴伸的伸出长度做了严格的边界控制，既能够满足常规联轴器、带轮的安装深度要求，也不会因为轴伸过长导致高速运转时出现轴端绕度偏大、运行振动超标的问题。端盖部分和机壳采用止口定位的连接方式，止口的配合公差选用过渡配合等级，能够保证两端轴承室的同轴度，减少转子转动时的偏心量，降低运行过程中的轴承磨损和振动噪音。

　　底脚安装部分是卧式电机的核心安装基准，模型里的底脚和机壳为一体化铸造结构，两个安装面的平面度做了对应公差要求，底脚上的安装长圆孔尺寸、孔间距都符合对应机座号的安装尺寸标准，能够直接适配市面上常规的电机安装座、设备安装板面的开孔尺寸，不需要额外做安装转接件。在做设备布局设计时，需要注意预留电机的安装边界：除了底脚的安装固定空间外，还要在电机的非轴伸端预留足够的散热进风空间，不能紧贴设备柜体或者其他部件遮挡风罩进风口，同时在轴伸端要预留传动件的安装、维护操作空间，方便后期更换皮带、调整联轴器对中。

　　从功能特性来看，2800RPM的额定转速对应两极电机的同步转速，在工频供电下转速差小，输出扭矩特性硬，适合需要恒定高转速、不需要大范围调速的简单传动场景，相比同功率的四极电机，这款电机的体积更小、重量更轻，在设备安装空间局促的场景下更有适配优势。建模过程中对电机的各个结构细节做了还原：接线盒的位置设置在机壳侧面，方便现场布线时的线缆接入，接线盒的防护结构能够避免日常运行中灰尘、溅水对接线端子的影响；风罩部分采用包裹式结构，既能够引导散热气流的流向，也能起到防护作用，避免外部杂物触碰高速转动的散热风叶引发安全问题。

　　在做设备选型匹配时，需要注意这款电机的输出轴中心高尺寸和设备的传动中心高匹配，通过底脚的安装垫片调整中心高偏差，保证传动部件的对中精度，避免因为对中不良导致的轴承过早损坏、传动件磨损加快的问题。同时要注意，这类感应电机的启动电流偏大，在配套电气控制部分时要匹配对应容量的交流接触器、热继电器元件，做好过载保护设置，避免堵转或者长时间过载时烧毁电机绕组。模型的结构细节完全按照实物的工程尺寸做了还原，能够直接用于设备的三维布局装配、安装干涉检查、传动方案模拟，不需要再对核心安装尺寸做二次修正，能够有效缩短设备设计阶段的动力部件建模周期，帮助结构工程师快速完成整机的布局校验。
