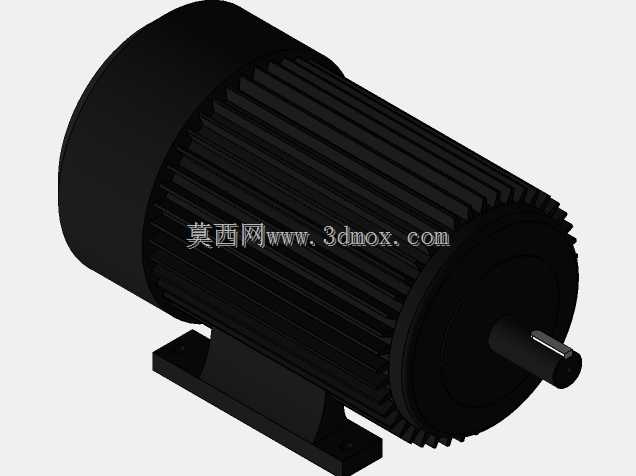

30HP1400转卧式交流感应电机三维结构

　　在常规工业传动场景里，这类30HP额定功率、1400RPM额定转速的卧式交流感应电机，是泵组、输送线、中小型机床主轴、风机类负载的核心动力源，适配绝大多数恒转速作业的工业工况，对电网波动的耐受能力优于同功率等级的直流驱动部件，日常运维的配件替换门槛也更低。从结构设计逻辑来看，整机采用底脚卧式安装布局，机壳外壁的轴向散热筋是核心散热结构，没有额外加装独立冷却风扇的情况下，依靠转子带动的内风循环就能把绕组运行产生的热量通过筋条传导到外界空气，适配连续8小时以上的不间断运行工况，散热筋的排布密度经过热仿真校核，既保证足够的散热接触面积，也不会因为筋条过密导致积灰难以清理，适合铸造车间、粮油加工车间这类粉尘浓度偏高的作业场景。

　　输出轴端采用标准平键连接结构，键槽的尺寸公差匹配通用工业联轴器、皮带轮的安装要求，轴伸长度预留了足够的密封件安装空间，端盖处的油封位可以适配标准骨架油封，防止运行过程中轴承润滑脂甩出，同时阻挡外界粉尘、水汽进入轴承腔，延长轴承的维护周期。底脚的安装孔采用长圆孔设计，安装时可以在小范围内调整电机的轴向位置，方便皮带张紧或者联轴器对中操作，不需要反复扩孔调整安装基准，两个底脚的安装平面经过铣削加工，平面度控制在合理公差范围内，安装后不会出现机壳翘曲导致的转子偏心问题，避免运行时出现异常振动、轴承偏磨的情况。从安装边界尺寸来看，整机的轴向总长度从轴伸端面到后端盖外表面的尺寸，适配常规工业电机的安装预留空间，

　　机壳的外径尺寸匹配同功率等级Y系列电机的通用护罩、安装座尺寸，做设备升级替换时不需要重新改动安装机架，只需要核对轴径、底脚孔距参数就能直接替换原有动力部件。接线盒设置在机壳侧面的标准位置，预留了足够的线缆弯曲空间，接线端子的排布符合三相交流电机的通用接线规范，可以根据现场供电电压选择星形或者三角形接法，不需要额外改动内部接线结构。端盖与机壳的连接采用均匀分布的内六角螺栓，螺栓的沉孔深度足够，日常拆装维护时普通内六角扳手就能操作，不需要特殊工装。转子部分的铸铝鼠笼结构经过动平衡校核，额定转速下的振动值符合通用工业电机的精度要求，搭配两端的深沟球轴承，既能承受径向传动负载，也能承受小功率直连场景下的少量轴向力，

　　不需要额外加装独立的推力轴承。整机的结构拆分逻辑清晰，建模时按照实际生产的装配层级划分零件，机壳、端盖、转子、定子、轴承、接线盒、底脚都作为独立零件存在，结构工程师做设备整体布局时，可以直接提取安装面、轴伸、接线盒位置的参数做干涉检查，不需要重新测绘尺寸；做传动系统选型时，可以直接调用模型核对带轮、联轴器的配合尺寸，提前预判安装时可能出现的干涉问题，比如接线盒与设备机架的安全距离、散热筋周围的通风预留空间是否足够，避免实际装配时才发现尺寸冲突导致的返工。这类电机的应用场景覆盖了大部分通用工业领域，从农副产品加工的物料输送、小型机床的主轴驱动，到水处理系统的水泵动力、暖通系统的风机驱动，都能看到同结构参数电机的应用，建模时还原的所有结构细节都和实际量产产品一致，没有做简化或者夸张的结构改动，不管是用于设备方案的三维布局演示，还是用于维修培训的结构拆解演示，都能满足使用需求。
