40HP1400转卧式交流感应电机三维结构

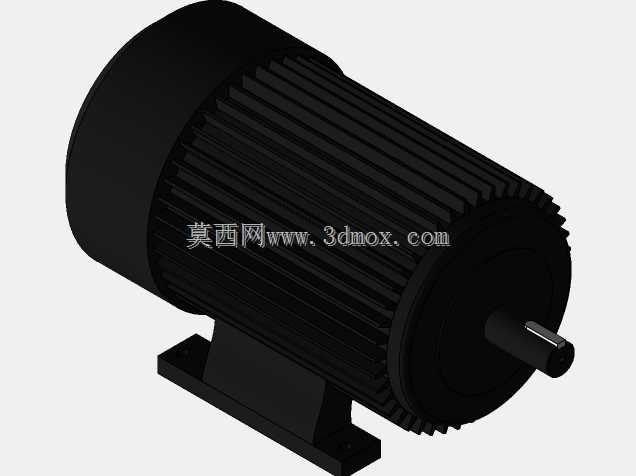

　　在常规工业传动场景的动力选型环节，40HP功率段、1400RPM额定转速的交流感应电机，是覆盖多数通用设备动力需求的核心部件，这类电机常被配置在中型输送线、风机泵类负载、通用机床主轴驱动、轻工生产设备的动力输入端，适配三相工频供电场景，不需要额外的伺服驱动单元即可稳定输出额定扭矩，对于多数无高精度位置控制要求的连续运转工况，这类电机的运维成本与采购成本都具备明显优势。从三维结构的呈现来看，这款电机采用标准卧式底脚安装结构，机壳表面设计有轴向排布的散热筋，这一结构并非随意排布的装饰特征，而是匹配自然风冷或者同轴风扇散热的气流走向，当电机输出轴带动尾部散热风扇转动时，气流可以顺着散热筋的轴向沟槽快速流过机壳表面，带走定子绕组产生的热量，

　　避免连续高负载运转时绕组温升超出绝缘等级允许范围。机壳的散热筋高度、筋条间距都经过匹配设计，既保证足够的散热接触面积，也不会因为筋条过密导致积灰难以清理，适配车间多粉尘的常规使用环境。输出轴端采用标准圆柱轴伸设计，带有配套的键槽结构，安装时可以通过平键传递扭矩，避免轴与带轮、联轴器或者齿轮之间出现打滑空转的问题，轴伸的长度与直径匹配该功率段的标准负载连接尺寸，不需要额外加工改轴即可适配多数通用传动配件。底部的安装底脚带有两个对称的安装孔位，孔位的中心距、底脚平面的加工精度都符合对应功率段电机的安装尺寸规范，设备设计人员在做机架设计时，可以直接按照标准尺寸预留安装位，不需要单独测绘定制安装结构，能够大幅缩短设备整体的设计周期。

　　从内部结构的设计逻辑来看，这类感应电机的定子与转子之间保留均匀的气隙，气隙尺寸控制在合理范围，既避免转子运转时与定子发生扫膛摩擦，也不会因为气隙过大导致空载电流升高、功率因数下降。端盖部分采用与机壳同轴的止口定位结构，保证轴承室与定子内腔的同轴度，支撑两端的深沟球轴承承受径向负载，同时可以承受少量的轴向窜动，适配皮带传动这类存在径向拉力的负载场景。接线盒通常设置在机壳的侧面位置，预留足够的接线空间，方便现场施工时接入三相动力线缆，接线盒的防护等级可以满足常规车间的防泼溅、防粉尘要求，避免日常清扫或者车间环境中的水汽、粉尘进入接线端子造成短路故障。在做设备整体的三维布局时，这款电机的外形边界需要预留足够的安装与维护空间：

　　输出轴端要预留联轴器或者带轮的安装拆卸空间，尾部散热端要预留至少几十毫米的通风间隙，避免遮挡散热风道导致散热效率下降，底脚安装位置要预留扳手操作空间，方便日常检修时紧固安装螺栓、调整皮带张紧度。这类电机的整体重心落在底脚安装面的中心区域，安装时只要保证底脚平面与设备安装面贴合平整，就不会出现额外的振动应力，运转时的振动幅值可以控制在标准允许范围内，不需要额外做复杂的减震结构即可稳定运行。对于三维建模从业者而言，还原这类电机结构时，需要重点保证安装尺寸的准确性，包括底脚孔的中心距、轴伸直径与长度、轴中心高、机壳最大外径这些关键装配尺寸，因为这些尺寸直接关系到设备整体装配时是否会出现干涉问题，而表面的散热筋、倒角、圆角这些细节特征，在不影响装配判断的前提下可以适当简化，但如果是用于展示类的渲染场景，则需要还原这些细节来提升模型的真实感。在设备选型匹配时，1400RPM的额定转速属于四极电机的标准转速，相比两极电机的高转速，这个转速段的电机输出扭矩更大，运转噪音更低，轴承的磨损速度更慢，适合不需要高速输出的中载连续运转场景，搭配减速机使用时也可以降低减速机的输入转速，延长减速机齿轮的使用寿命。
