拖运主表面嵌入式安装绳环结构

　　做户外拖运装备配套结构设计快十年，这类表面安装绳环我接触过不下二十个版本，这次拿到的这款适配市面常见平价拖运主面板的绳环结构，在安装适配性和受力合理性上做了很务实的取舍。先从实际应用场景说，这类绳环最常出现在小型拖挂车、露营拖斗的主承载面板上，不管是户外露营时固定天幕拉绳、捆绑露营装备，还是日常短途拖运时固定零散货物、捆扎易滑移的物料，甚至冬季户外作业时临时挂接牵引辅助绳索，都靠这个小结构承担分散的拉拽载荷，很多人觉得这就是个小铁环，实际设计时要考虑的边界条件一点不少。

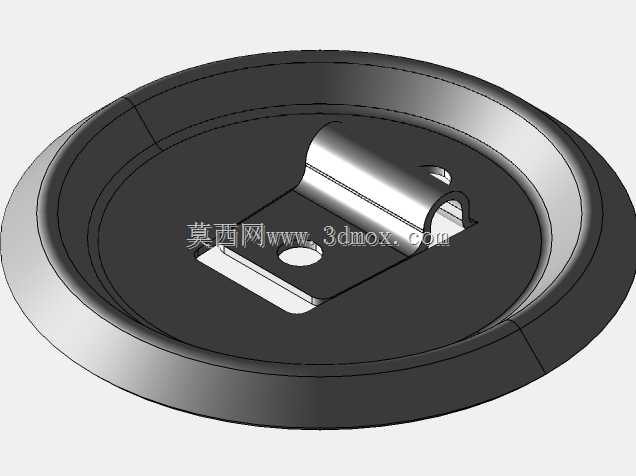

　　先说安装边界，这款绳环采用沉台嵌入式安装逻辑，整体外轮廓是圆形沉边结构，安装时需要在拖运主面板上开出对应直径的圆形沉孔，沉边刚好搭在面板表面，不会突出面板过高造成剐蹭，也不会凹陷过深导致绳索挂接不便。中间的穿绳轴是整根一体冲压弯折成型，没有额外的焊接接缝，这点比很多两片式焊接的绳环靠谱——毕竟户外使用时经常会遇到斜向拉拽，焊接位置很容易因为应力集中出现开裂，一体弯折的轴体在反复交变载荷下的疲劳寿命要高出不少。轴体两端的固定脚直接卡在沉台内部的卡槽里，不需要额外在面板上打多个安装孔，只要把整个绳环嵌入沉台后压合固定即可，安装效率比传统螺栓固定的绳环高很多，也避免了螺栓突出面板勾挂货物的问题。

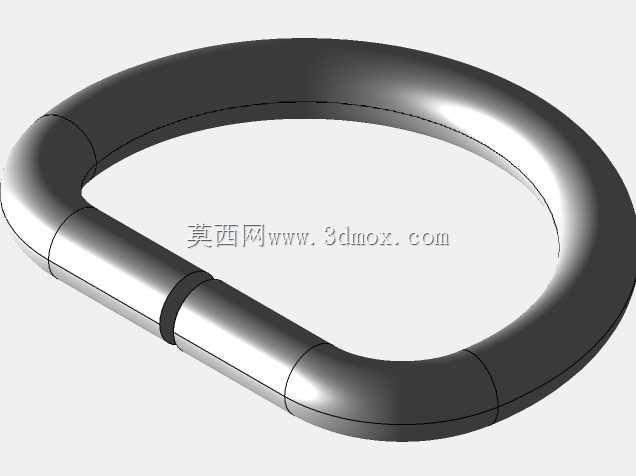

　　从功能特性上看，绳环的穿绳空间做了圆角过渡处理，不管是穿尼龙编织绳、涤纶捆绑带还是细钢丝绳，都不会因为棱角割伤绳体，这点在户外重载场景下尤其重要——很多廉价绳环就是因为轴体边缘没做倒角，拉拽几次就把绳索磨断，造成货物脱落的安全隐患。整个绳环的沉台外圈做了一圈浅凹槽，安装时可以在凹槽里打一圈密封胶，避免雨水从安装缝隙渗进面板夹层造成锈蚀，适配拖运设备常年在户外风吹雨淋的使用环境。

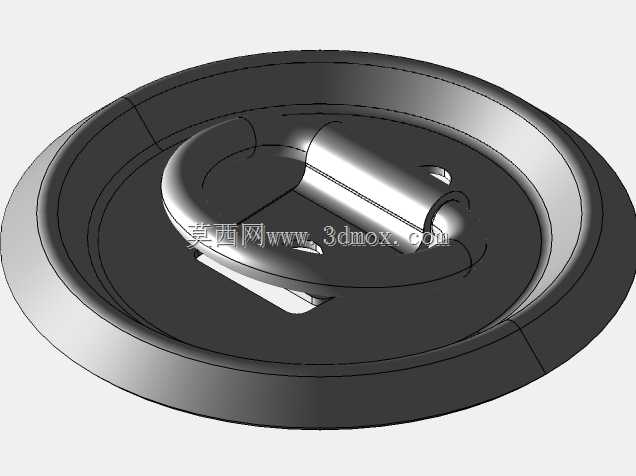

　　设计思路上，这款结构没有追求过高的额定载荷，而是瞄准了日常轻载拖运、户外露营的使用场景，把成本控制和安装便捷性放在了优先级靠前的位置：整体采用冲压成型工艺，不需要复杂的机加工工序，量产时的一致性很好，单件成本比铸造或机加工的绳环低六成以上。沉台的厚度刚好匹配市面上常见的1.5mm到2mm厚的拖运面板材质，不管是冷轧钢板面板还是玻璃钢复合面板，都能通过调整压合深度实现牢固固定，不需要针对不同面板厚度重新开模。另外绳环的翻转角度做了限位设计，拉起时最大能翻起到与面板呈75度角，方便穿绳挂接，不用时可以完全平贴在沉台内，不会突出面板影响货物平铺，也不会在人员走动时勾绊裤脚造成磕碰。

　　实际选型时要注意，这款绳环的单环额定静载荷在150kg左右，适合固定零散轻载货物，不适合作为主牵引挂点使用，安装时沉孔的加工公差要控制在±0.2mm以内，避免压合后出现松动。如果是用在玻璃钢面板上，建议在沉台背面额外加一个薄金属垫片分散压合力，避免长期受力造成面板开裂。穿绳轴的直径做了10mm的通用尺寸，适配市面上绝大多数常见的捆绑绳、拉紧带的绳头尺寸，不需要额外搭配转接头。很多新手设计这类小配件时容易忽略绳环平放时的贴合度，这款结构在轴体下方做了微小的让位缺口，平放时轴体完全沉入沉台，表面和面板基本齐平，拖运平板货物时不会因为绳环突出硌坏货物底面，这点细节在实际使用中能减少很多不必要的货损。
