工匠马达适配终端接线盒盖结构设计

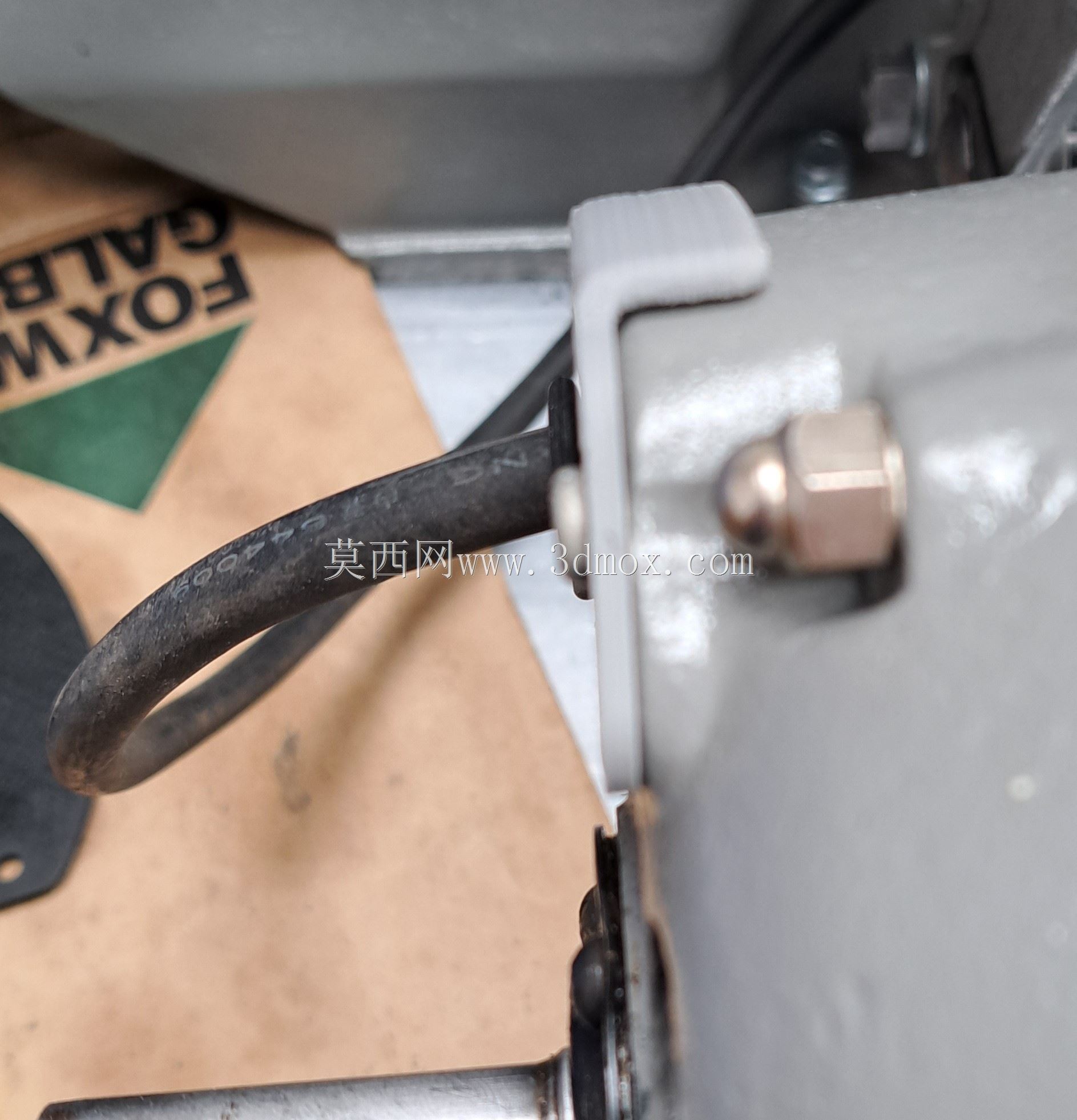

　　先从安装边界尺寸来说，盒盖预留的开口尺寸为3/8"x1/2"，换算为公制尺寸是9.53mmx11.91mm，这个开口尺寸完全对应pn ewg-26规格的接线端口，安装时不需要额外对马达本体的接线端做扩孔、打磨修改，直接对位就能完成装配，能大幅降低现场改装的工作量，也避免了二次加工破坏马达原有壳体防护性能的风险。两种结构变体分别对应不同的使用场景：第一种是平盖结构，整体为平面式盖板，适合接线端完成接线后没有凸起接线端子、线缆弯折后完全收纳在终端盒凹腔内部的工况，平盖的贴合面做了整圈的平面密封带设计，和终端盒的端面贴合后能形成均匀的压紧面，配合密封垫就能达到稳定的防尘防溅效果，整体结构厚度更薄，不会额外增加马达端部的突出尺寸，适合安装空间局促、周边有其他设备构件容易发生磕碰的场景。第二种是带围壁的盖体结构，盖体边缘向下延伸出一圈围壁，安装后围壁可以完全嵌入终端盒的凹口内部，这种结构适合接线后端子有一定凸起、或者线缆接头处需要预留一定缓冲空间的工况，围壁结构不仅能提升盖体和盒体的配合定位精度，安装时不需要反复对位调整，还能在侧面形成额外的防护屏障，哪怕端面的密封垫因为长期使用出现老化收缩，围壁也能阻挡大部分飞溅的液体、粉尘直接进入接线腔，防护冗余度比平盖更高。在工业低压电气配套、小型动力设备运维场景里，马达终端接线部位的防护一直是容易被忽略但直接影响设备运行可靠性的细节，不少现场运维都遇到过接线端积灰、溅水、意外触碰导致的绝缘下降、短路跳闸问题，适配对应型号马达的接线盒盖，就是解决这类防护需求的核心结构件。这次设计的接线盒盖，专门匹配工匠115.6962型号马达，结构参数对标PN5213787件做了适配优化，同时考虑到现场不同的安装工况，做了两种结构变体的设计覆盖。

　　设计过程中首先考虑的是装配的便利性，盖体的固定孔位完全和原有马达终端盒的孔位对齐，不需要重新在马达壳体上钻孔，用户替换原有损坏的盒盖时，直接用原有紧固件就能完成固定，孔位周边做了局部的加厚凸台，避免紧固件压紧时出现盖体开裂、应力集中的问题，凸台的高度刚好和紧固件的头部沉台深度匹配，安装后紧固件头部不会突出盖体表面，减少积灰和意外勾挂的风险。从实际使用的角度出发，这类接线盒盖的日常工况往往伴随着车间内的油污、粉尘，偶尔还有冷却液飞溅的情况，所以两种变体的盖体都在边缘做了微小的倒角处理，没有尖锐的棱角，一方面是安装时不会划伤操作人员的手部，另一方面也不会因为应力集中在受到轻微磕碰时出现崩裂。盖体的内表面做了均匀的壁厚设计，整体壁厚保持在1.5mm-2mm之间，既保证了足够的结构强度，日常拆装、轻微磕碰不会出现变形断裂，也不会因为壁厚过大造成材料浪费、整体重量过高给马达端部带来额外的负载。在和终端盒的配合间隙上，设计时预留了0.2mm的配合公差，既能保证盖体可以顺畅扣合到盒体上，不会因为加工公差出现装不上的问题，也不会因为间隙过大导致配合松动、防护失效。针对现场运维的需求，带围壁的盖体在围壁内侧还做了微小的导向斜面，扣合时斜面可以引导盖体自动对准盒体的凹腔，哪怕是视线不好的设备角落，操作人员凭手感也能快速完成对位安装，不需要反复调整角度。

　　平盖结构则在贴合面做了一圈浅槽，用来嵌入配套的密封橡胶垫，浅槽的深度刚好是密封垫厚度的三分之一，压紧后密封垫被压缩到原有厚度的三分之二，既能达到最佳的密封效果，也不会因为压缩量过大导致密封垫永久变形失去弹性。两种结构的盖体都可以覆盖对应型号马达的终端接线腔，不管是新设备装配时的配件配套，还是老设备运维时的损坏件替换，都能直接适配，不需要额外修改结构。在实际的设备运行场景里，这类小型工匠马达常被用在小型台钻、砂轮机、小型输送线的驱动端，设备往往分布在车间的各个工位，日常清洁、工件转运时难免有磕碰、溅水的情况，适配的接线盒盖可以牢牢覆盖接线部位，避免金属碎屑、粉尘、冷却液进入接线端造成的接触不良、绝缘失效问题，减少设备的非计划停机时间。

　　设计时也考虑了不同加工工艺的适配性，不管是采用注塑加工还是钣金冲压加工，两种盖体的结构都没有复杂的倒扣、特殊曲面，开模或者冲压的工艺难度很低，加工时的成品率高，不需要特殊的后续加工工序，能有效控制配件的生产成本，也方便后续的批量生产供应。盖体的外表面做了哑光的平面设计，没有多余的装饰结构，日常清洁时只需要简单擦拭就能去除表面的油污和灰尘，不会因为有复杂的凹槽结构积存污垢，长期使用也能保持外观整洁。另外，在固定孔的位置设计上，两个孔位的中心距完全和原有配件保持一致，孔的直径也适配原有规格的固定螺丝，用户替换时不需要更换紧固件，直接拆下损坏的旧盖体，扣上新盖体拧紧螺丝就能完成更换，整个过程不需要特殊工具，普通的运维人员几分钟就能完成操作，大幅降低了配件替换的时间成本和技术门槛。
