外墙穿线用直角弯通电缆防护盖结构

　　在民用建筑外墙弱电布线施工场景中，线缆从室内穿至室外时，穿墙孔位置的线缆防护一直是容易被忽略的细节点，尤其是直角转向的出线位置，常规的直式护口无法适配弯折走向的线缆，长期暴露在户外环境下，紫外线老化、雨水倒灌、线缆外皮磨损等问题会直接影响线路使用寿命，这款弯式电缆防护盖正是针对这类场景设计的结构件。从实际安装适配性来看，该结构适配直径范围覆盖1/4英寸至7毫米的线缆，日常弱电施工中常见的电话线、五类/超五类网线、电视天线、小型射频馈线都能兼容，安装固定采用标准8号螺钉，三个固定孔呈三角分布在安装法兰面上，相比双孔固定结构，三角排布能更好抵消线缆弯折带来的侧向扭矩，避免长期使用后护盖松动移位，安装法兰与墙面贴合的面做了微弧处理，即使是略有不平整的外墙抹灰面，也能通过密封胶填充实现紧密贴合，减少雨水顺着安装缝隙渗入穿墙孔的概率。

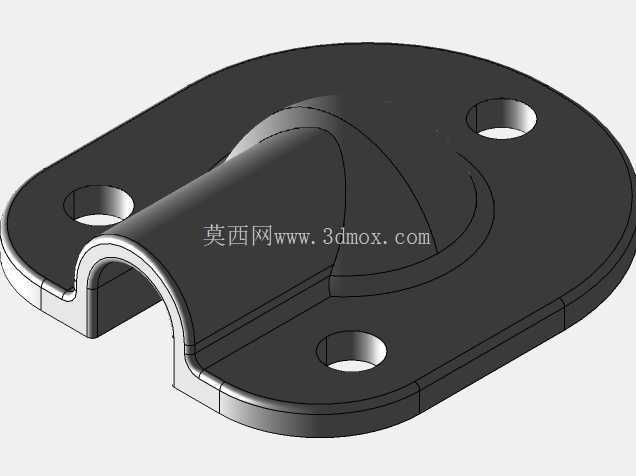

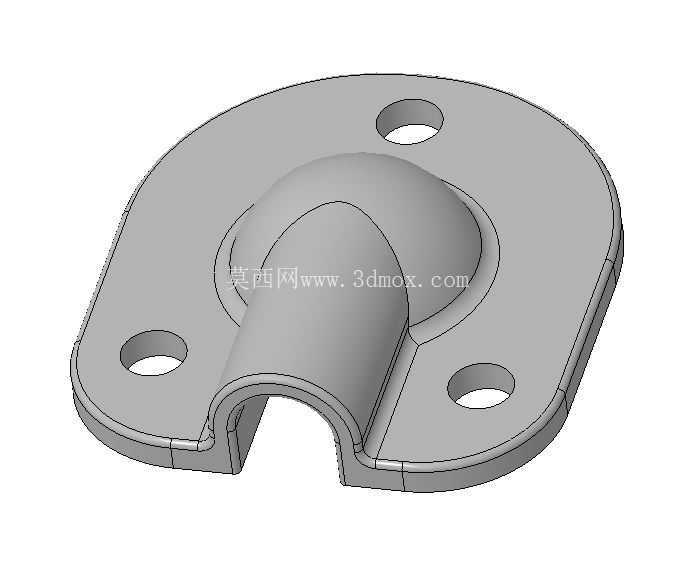

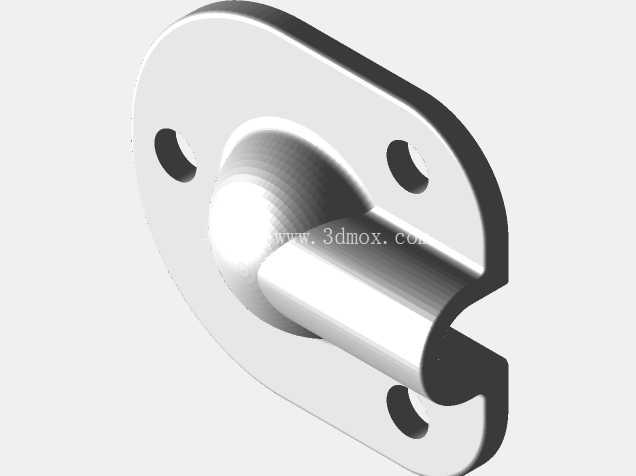

　　结构设计上采用90度直角弯通腔体，线缆从墙内穿出后可顺着弯腔自然转向垂直向下排布，避免线缆在穿墙孔位置出现小于最小弯曲半径的死折，要知道弱电信号线尤其是高频传输的天线、网线，弯折半径过小会直接导致信号衰减超标，弯腔内部做了R2.5的圆角过渡，没有尖锐棱角，穿线时不会刮伤线缆外护套，出线口位置做了0.8毫米的内收唇边，线缆穿出后唇边能轻微贴合线缆外皮，既可以阻挡爬虫顺着缝隙进入墙孔，也能减少大风天气下线缆在出口位置的往复晃动磨损。

　　材质与表面处理方面，基础成型采用光敏树脂SLA工艺制作原型，原型完成后整体喷涂黑色哑光漆，一方面是为了匹配常见黑色户外线缆的视觉一致性，避免外墙出现突兀的异色配件，另一方面黑色涂层耐紫外线老化性能优于浅色树脂，外层额外喷涂的透明清漆层，能进一步隔绝水汽、紫外线对树脂基材的侵蚀，提升户外长期使用的耐候性，实际安装在户外外墙环境下，能耐受日常的日晒雨淋、温差变化，不会出现短期内基材脆化、涂层脱落的问题。从安装边界尺寸来看，安装法兰整体为类椭圆形，长轴尺寸62毫米，短轴尺寸48毫米，弯通主体突出墙面的高度为38毫米，不会过度突出墙面影响外墙整体观感，三个固定孔的中心距分别为32毫米、28毫米，适配常规的外墙塑料膨胀管安装，不需要在墙面开大尺寸的孔洞，对原有墙体结构破坏极小，弯腔的通径设计为8毫米，即使是带双层护套的超五类网线也能轻松穿过，不会出现穿线卡顿的问题。

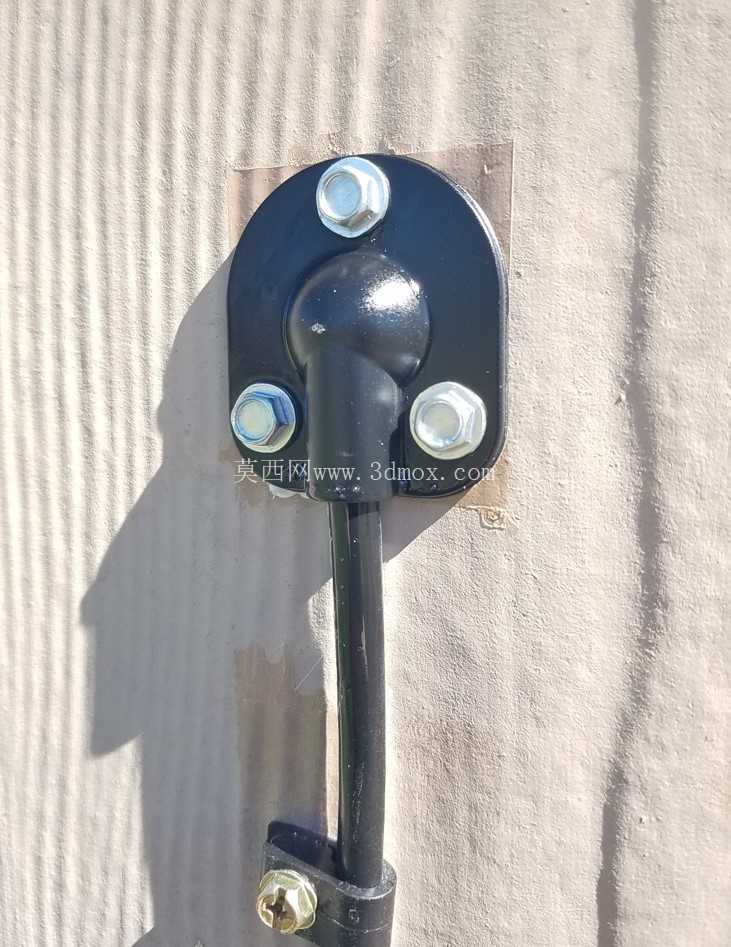

　　实际使用过程中，该护盖除了基础的防护作用，还能对穿墙位置的线缆起到固定支撑作用，避免线缆自重长期拉扯穿墙孔内的密封胶泥，导致密封失效，很多户外布线故障都出在穿墙出口位置，要么是雨水顺着线缆流进室内，要么是线缆外皮被孔口的水泥棱角磨破导致短路，这款结构把转向、防护、密封、固定几个功能整合在一个零件上，安装时只需要在墙面打好三个固定孔，穿入线缆后对齐孔位锁紧螺钉，在法兰边缘打一圈中性硅酮密封胶即可完成安装，施工效率远高于现场用弯头、护口、卡子拼凑的防护方案，对于零散的民宅外墙布线、小型监控点位出线、户外天线布线等场景，适配性非常强。建模过程中对安装法兰的贴合面、弯腔的过渡圆角、固定孔的沉头深度都做了细节还原，沉头孔深度刚好容纳8号螺钉的沉头，安装后螺钉头不会突出法兰面，避免刮蹭过往物体，弯腔与法兰的连接位置做了1.5毫米的圆角加强，减少应力集中，避免安装锁紧螺钉时连接位置出现开裂，整个结构没有复杂的倒扣特征，不管是3D打印小批量制作，还是后续开模注塑量产，都具备良好的工艺可行性，不需要复杂的抽芯结构就能完成成型。
