快装式塑料卡扣挂钩连接构件

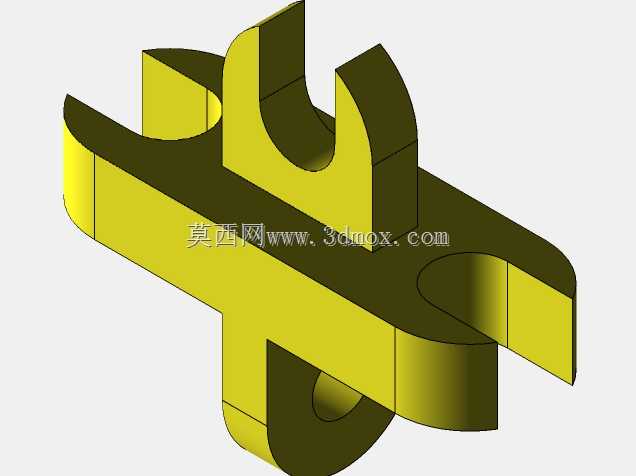

　　日常做消费电子周边结构件设计时，这类塑料挂钩连接器的应用场景其实覆盖得很广，从通讯设备内部走线固定、小型消费电子壳体的快装卡扣，到桌面理线、轻型外置配件的挂载都能用到，核心是替代传统螺丝紧固，减少装配工序，降低小型产品的组装工时。做这个构件的结构设计时，首先要考虑的是安装边界的适配性，整体采用对称式的叉型挂载结构，两端的弧形开口分别对应两种不同直径的挂载杆/固定柱，中间的十字交叉筋位是核心受力区，既保证了两个挂载方向的结构强度，又能在注塑成型时减少壁厚不均带来的缩痕问题，毕竟纯PP或者ABS材质的塑胶件，壁厚差超过1.5mm就很容易在筋位背面出现明显缩印，影响外观和装配精度。

　　从实际使用的功能特性来看，这个挂钩连接器不需要额外的紧固件，安装时只需要将对应开口对准固定柱按压到位，依靠塑料本身的弹性形变就能完成卡接，拆卸时也只需要撬动侧边的弹性让位槽就能快速取下，非常适合需要频繁拆装、但承重要求不高的轻型挂载场景。设计时特意将两个卡接开口的朝向做了90度垂直分布，这样在实际安装时可以适配两个垂直方向的固定点位，避免单方向挂钩容易出现的转动滑脱问题，中间的贯通孔位既可以作为走线孔使用，也能穿入细铁丝或者扎带做二次防脱固定，适配不同场景的安装需求。

　　外形尺寸上，整体的长宽高比例控制在3:2:1左右，所有的棱边都做了R0.5的圆角过渡，一方面是避免注塑时出现应力集中导致的构件断裂，另一方面也能减少安装时的锐边划伤风险，安装时的预留间隙控制在单边0.1mm，既保证卡接后的晃动量在可接受范围内，又不会因为尺寸公差导致安装卡滞。做三维建模的时候，特意将所有的拔模斜度统一设置为1.5度，保证注塑开模时能够顺利脱模，不会出现粘模或者拉伤的问题，筋位的厚度控制在主体壁厚的0.6倍，避免成型时出现困气或者烧焦的缺陷。

　　在实际选型使用时，需要注意这个构件的承重上限，纯ABS材质的情况下静态承重建议不超过2kg，如果是用PP材质的话承重还要再降低30%，适合挂载轻型的线材、小型塑料配件、标签牌这类物件，不适合作为承重结构件使用。安装时要保证固定柱的直径和卡接开口的内径公差在±0.1mm以内，如果固定柱过松会导致挂钩容易脱落，过紧则会导致安装时需要的按压力过大，甚至出现卡接时撑裂构件的问题。另外这个构件的工作温度范围建议在-10℃到60℃之间，温度过低会导致塑料脆性增加，容易断裂，温度过高则会出现塑料软化，卡接力下降的问题。

　　从结构优化的角度来看，这个设计还有可以调整的空间，比如在弹性卡接臂的位置增加防滑筋，可以提升卡接后的摩擦力，进一步降低滑脱的风险，不过考虑到注塑成本的问题，当前的结构已经能够满足大部分常规场景的使用需求，不需要额外增加结构特征提升模具复杂度。做这类小型塑胶连接构件的设计时，核心是平衡结构强度、装配便捷性和注塑成型的工艺性，不能一味追求结构强度而增加壁厚或者多余的筋位，反而会提升成型难度和生产成本，也不能为了省料过度削减壁厚，导致构件在安装或者使用时容易断裂。
