单拐式发动机曲轴结构设计方案

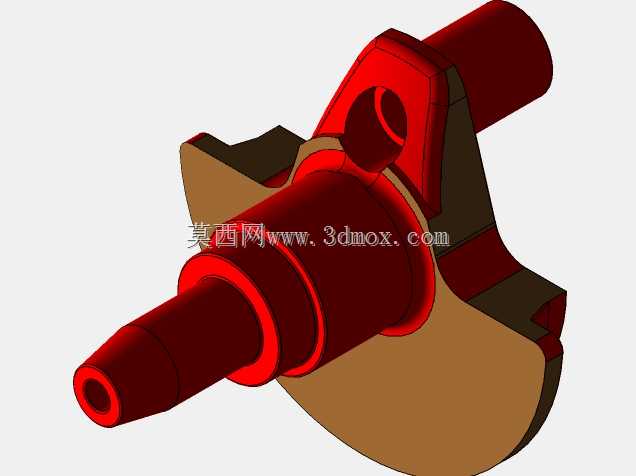

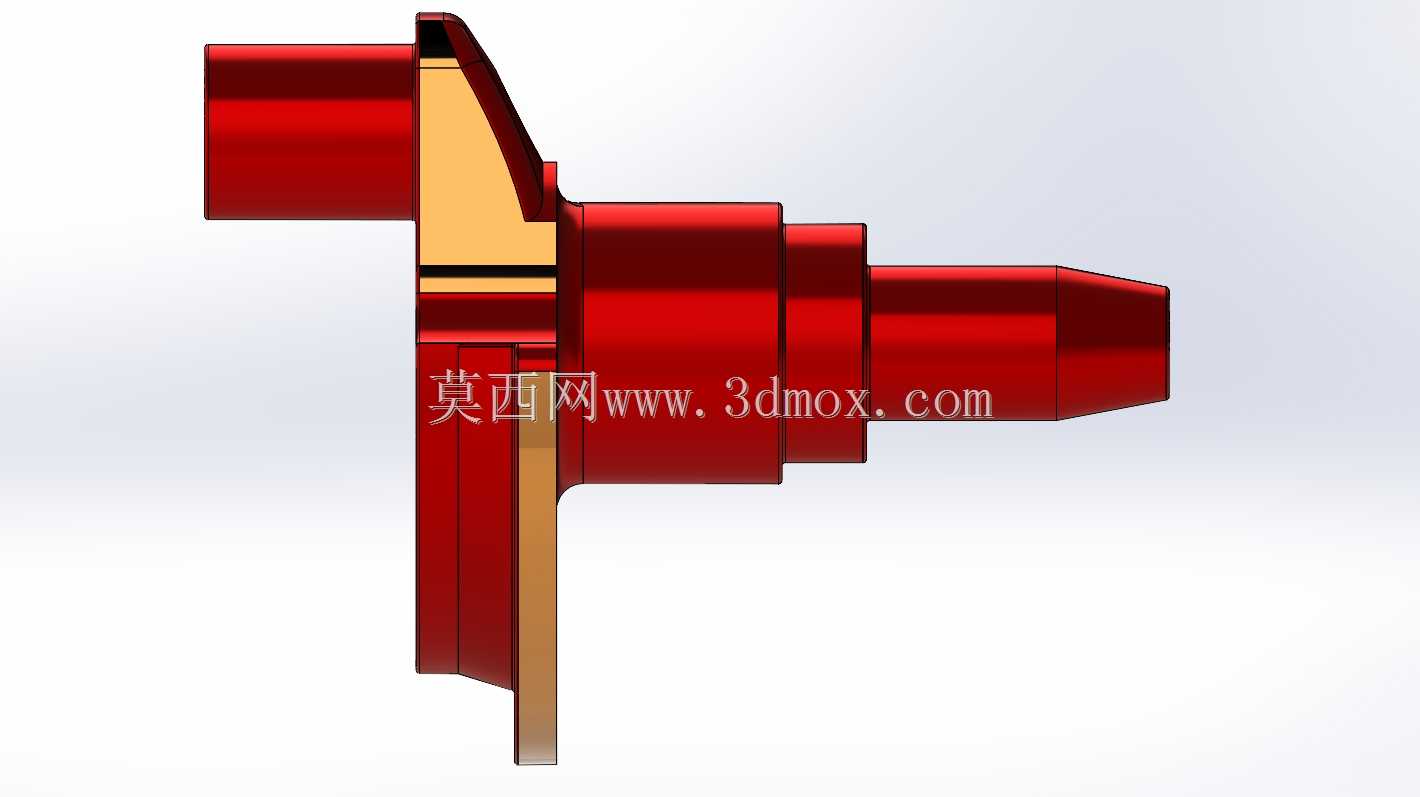

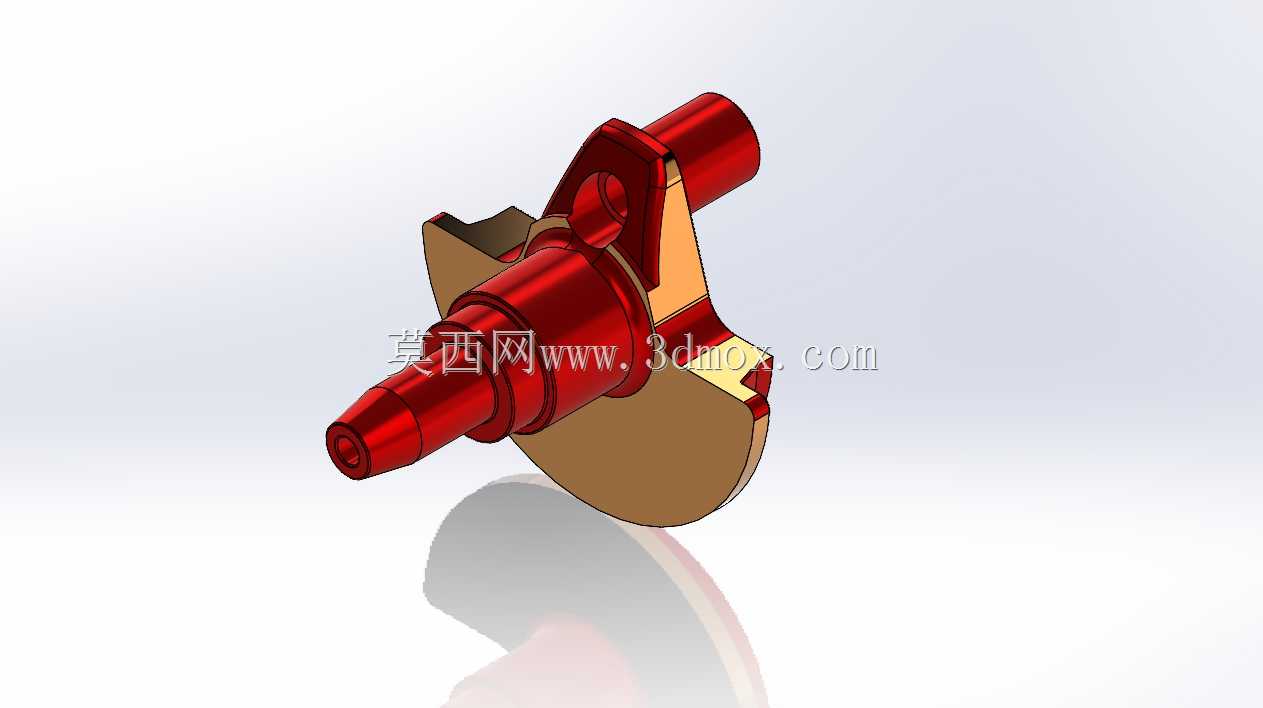

　　在小型通用内燃机的动力传递链路里，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，这款单拐曲轴的结构设计，主要适配小排量单缸动力单元，常见于小型通用发电机组、园林动力机械、迷你摩托以及小型航模动力改装场景，这类场景对部件的动平衡冗余、安装适配性有明确的工程要求，不需要多缸机曲轴的复杂拐位布局，但对单拐的配重合理性、轴颈配合精度的要求并未降低。从结构功能来看，这款曲轴的主轴颈沿轴向贯穿布置，两端预留的轴段分别适配前端正时驱动、后端动力输出的安装位，轴颈表面的配合公差需要匹配滑动轴承或者滚动轴承的装配要求，径向跳动量控制在小动力单元允许的阈值内，避免运转过程中出现轴瓦偏磨、密封件渗漏的问题。曲柄销部分与主轴颈呈偏心布置，

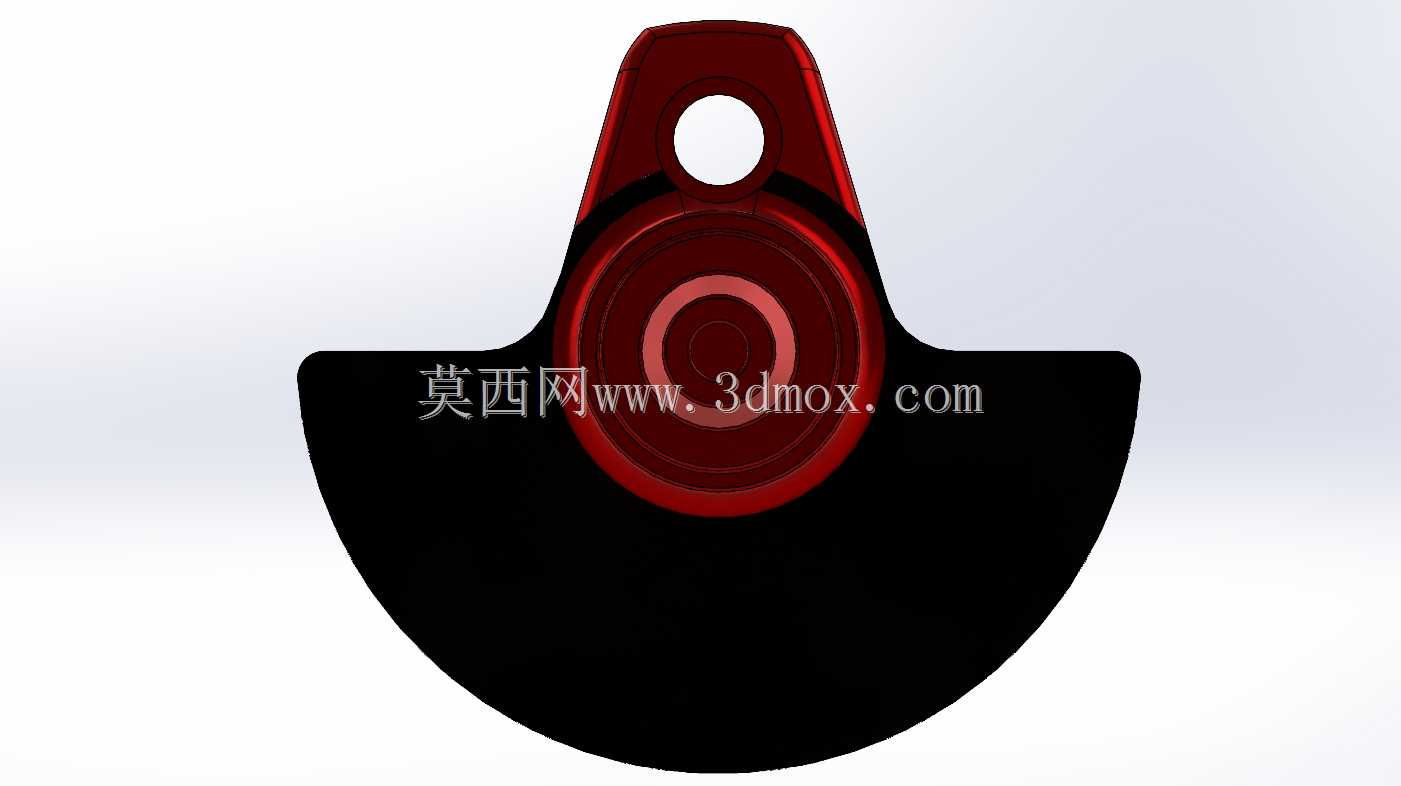

　　偏心距直接决定了活塞的行程参数，是决定动力单元排量的核心尺寸之一，设计时曲柄销的表面粗糙度、圆柱度公差都需要满足连杆大头轴承的装配要求，同时要预留足够的润滑油道布设空间，保证运转过程中摩擦副能得到持续的润滑。两侧的平衡配重块采用扇形偏心结构，配重的质心位置经过反复核算，用来抵消曲柄销、连杆大头以及活塞组件往复运动产生的一阶惯性力，减少整机运转时的振动传递，配重块的外圆弧轮廓需要和曲轴箱内部的避让空间做匹配校验，保证曲轴在全角度回转过程中，不会和箱体内壁、机油泵驱动件、正时链条等周边部件发生运动干涉。设计过程中首先确定的是活塞行程对应的偏心距参数，再根据选定的连杆大头尺寸确定曲柄销的直径与长度，

　　之后根据曲轴箱的轴承安装位尺寸确定两端主轴颈的直径与跨距，再通过动平衡计算反推平衡配重的扇形角度与厚度，整个建模过程中所有的圆角过渡都做了等半径处理，尤其是主轴颈与曲柄臂连接位置、曲柄销与曲柄臂连接位置的圆角，是应力集中的高发区域，圆角半径的取值需要兼顾应力分散效果与周边部件的避让需求，不能为了追求应力降低盲目加大圆角，导致和连杆大头侧面、轴承端面发生运动剐蹭。安装边界方面，这款曲轴的轴向总长度适配小型单缸机的曲轴箱腔体宽度，两端主轴颈的同轴度公差需要满足轴承压装后的回转精度要求，平衡配重的最大回转半径需要小于曲轴箱腔体的内部避让半径，曲柄销的轴向位置需要和活塞销的中心平面在装配后完全重合，避免出现连杆偏摆导致的偏磨问题。

　　实际工程应用中，这类单拐曲轴的材质多选球墨铸铁或者锻造合金钢，根据动力输出的功率大小选择对应的毛坯工艺，建模时预留的加工余量需要匹配后续机加工的工艺要求，轴颈部分的磨削余量、配重部分的去重余量都在结构设计时做了预留，不需要后续二次调整结构。不同于多缸发动机曲轴的复杂多拐布局，这款单拐曲轴的结构更紧凑，零件加工工序更少，装配难度更低，非常适合小批量定制化的小型动力单元开发场景，建模过程中所有的特征都采用参数化驱动，调整偏心距、轴颈直径、配重厚度等参数时，整个模型可以同步更新，方便后续根据不同的排量需求做快速变型设计，不需要重新搭建整体结构。在做运动仿真校验时，需要模拟曲轴全转速范围内的动平衡表现，确认配重块的质心偏移量是否能完全抵消往复运动件的惯性力，同时要校验曲轴在最大爆发压力下的结构强度，确认曲柄臂位置的应力值在材料许用应力范围内，避免运转过程中出现曲柄断裂的失效问题。另外，曲轴前端的轴段预留了键槽结构，用来安装正时驱动齿轮或者皮带轮，后端的输出轴段也预留了对应的连接结构，方便和离合器、发电机转子等负载部件做连接，所有连接结构的尺寸都和通用小型动力的标准件做了适配，不需要额外定制非标连接件，降低了整机组装的成本。
