手动杠杆式推拉压紧夹钳结构设计

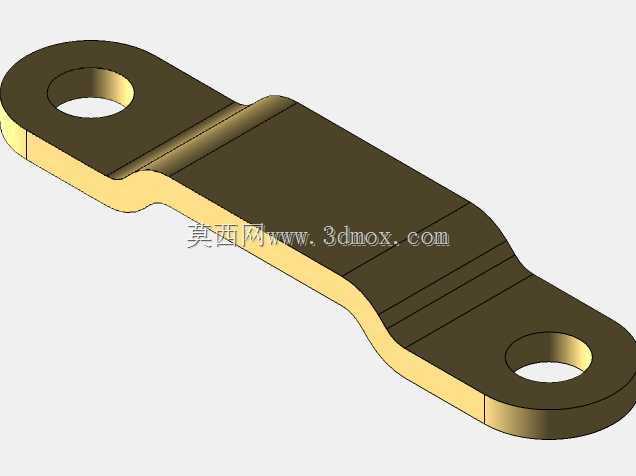

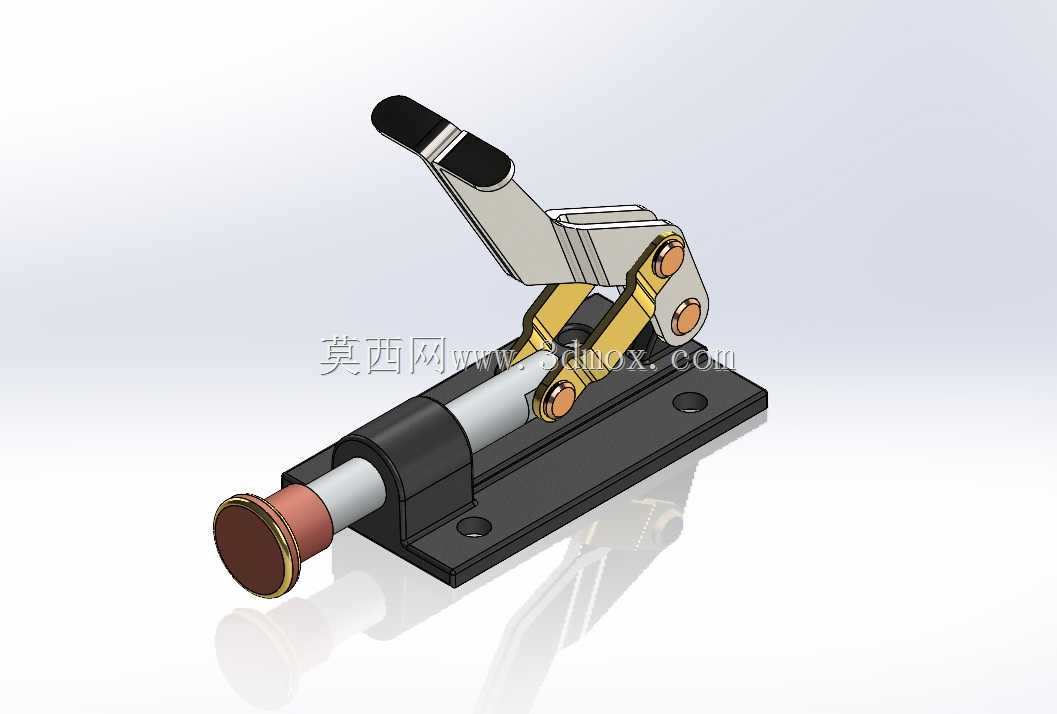

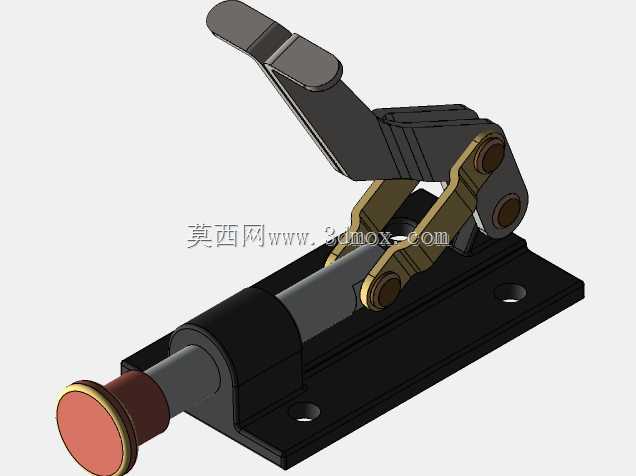

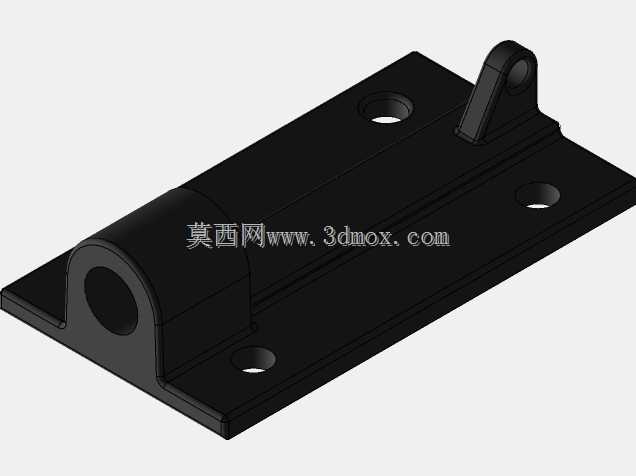

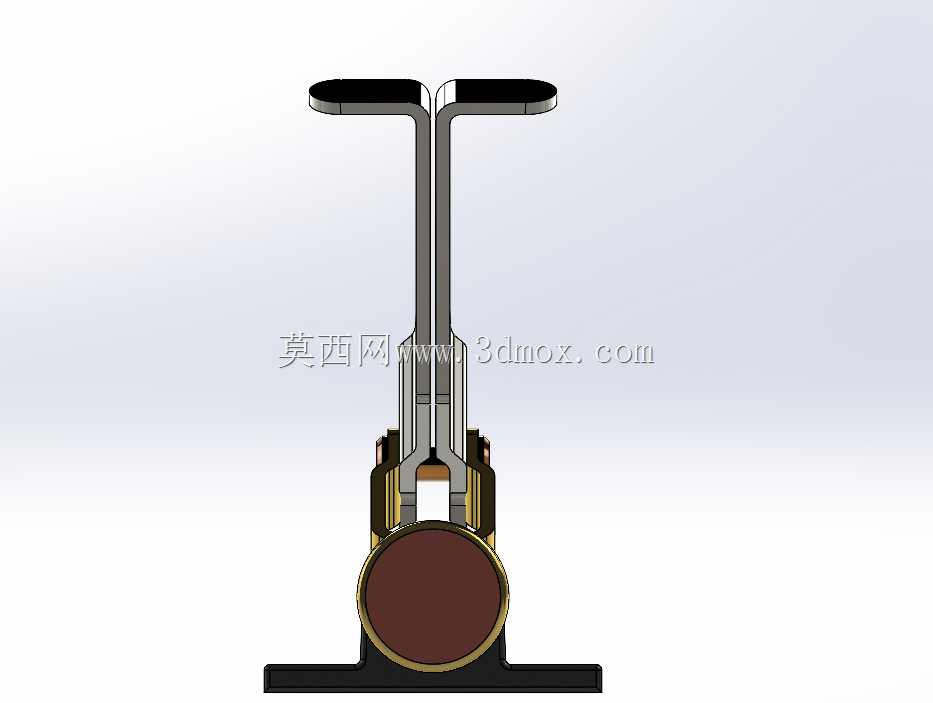

　　这款手动推拉式夹钳是工装夹具领域应用极广的标准压紧元件，核心采用肘节死点锁紧机构实现稳定夹持，在焊接工装、装配流水线、检具定位、小型零件机加工装夹场景中承担工件快速压紧定位的功能，相比传统螺栓压紧方式，单次夹紧与释放操作耗时可压缩至1秒内，能大幅降低批量作业中的装夹辅助时间，提升工位流转效率。从结构设计逻辑来看，整个组件分为安装基座、杠杆操作手柄、联动铰接连杆、伸缩压杆、压头接触端五个核心部分，安装基座采用带沉头孔的平板式结构，两个安装孔的孔距适配常规工装台的T型槽间距，安装时可通过内六角螺栓直接固定在工装基板、铝型材工作台或者专用检具的安装面上，基座底部做了0.2mm的平面度公差要求，保证安装后压杆的伸缩方向与安装面平行，

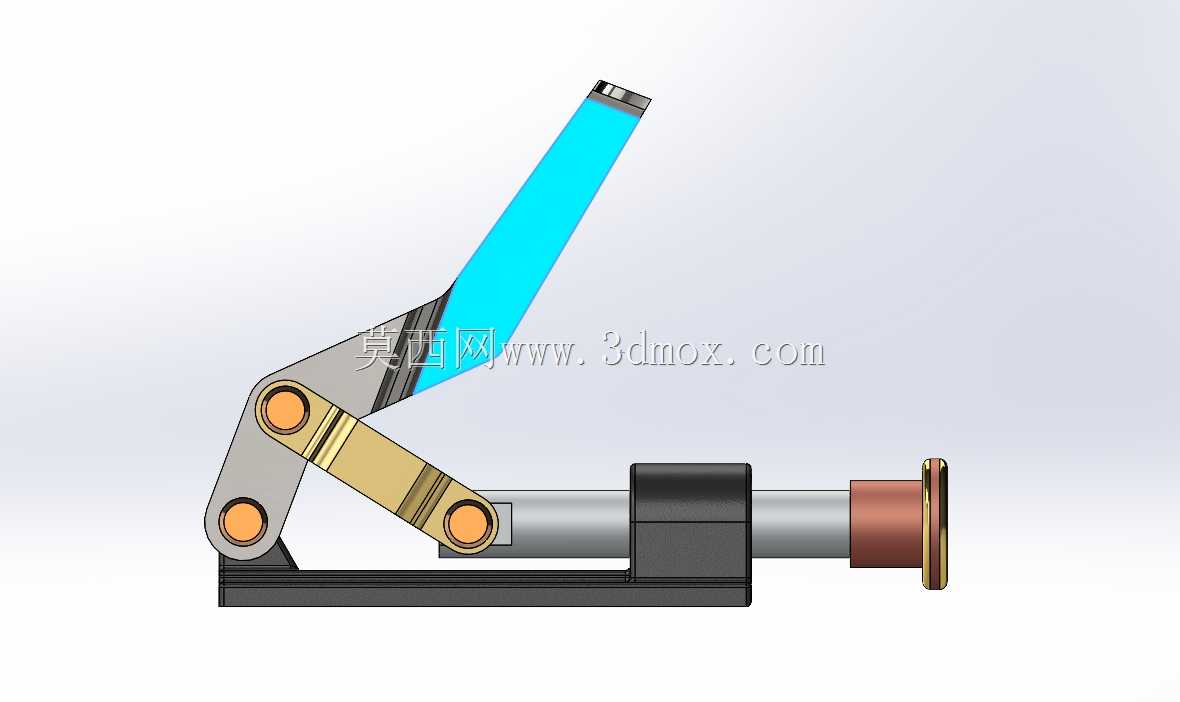

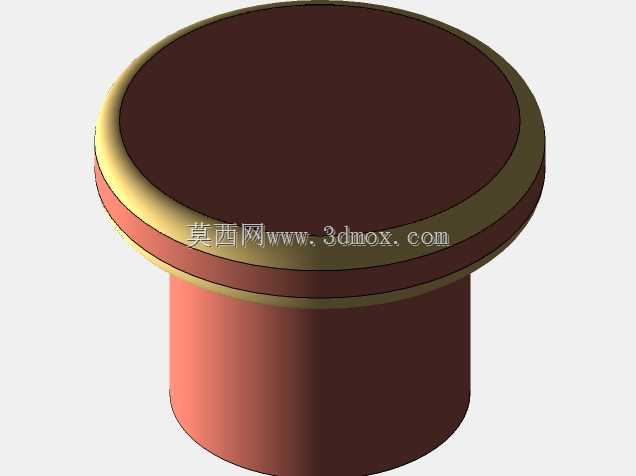

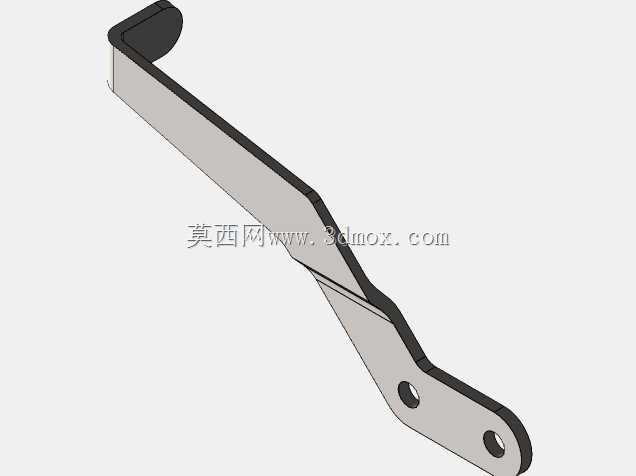

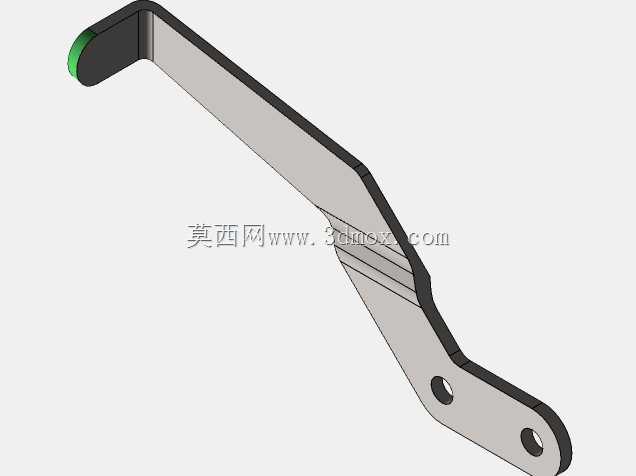

　　避免压杆伸缩过程中出现卡滞。操作手柄采用带防滑纹理的弯折结构，手柄的力臂长度经过力矩核算，操作人员单手握持施加150N左右的按压力即可通过连杆机构带动压杆完成伸出压紧动作，当机构运动到死点位置时，即使压头端承受反向的工件反弹力，连杆机构也不会自行松脱，锁紧状态下可提供最高800N的轴向压紧力，完全满足薄板焊接、塑胶件装配、电子元器件定位等场景的夹紧力需求。伸缩压杆部分采用圆柱导向结构，与基座内的导向套做H7/g6的间隙配合，表面做硬氧处理提升耐磨性能，长期往复伸缩的使用寿命可达10万次以上，压杆前端的压头采用铜质包覆设计，接触工件时不会划伤工件表面，压头与压杆采用螺纹连接，可根据实际被夹持工件的外形更换不同形状的压头，比如平压头、

　　V型压头、橡胶缓冲压头等，适配不同轮廓的工件夹持需求。从安装边界尺寸来看，整个夹钳在压紧状态下的总长度控制在180mm以内，基座宽度为45mm，手柄抬起时的最大高度为110mm，不会占用过多工装安装空间，在排布多工位夹紧点时，相邻夹钳的最小安装间距可控制在60mm，适合密集排布的工装设计场景。在实际产线应用中，这类夹钳除了单独使用外，还可将操作手柄与气动气缸的活塞杆连接，改造为气动自动压紧版本，适配自动化产线的远程控制夹紧需求，改造时无需改动夹钳的核心锁紧结构，仅需在手柄末端增加气缸铰接座即可，改造成本极低。设计过程中对所有铰接销轴的位置做了公差配合优化，销轴与连杆孔之间采用间隙配合并预留润滑脂存储槽，

　　长期使用无需频繁加注润滑脂也不会出现铰接点卡顿的问题，所有铰接位置都做了防脱卡簧设计，避免设备运行过程中销轴脱出导致夹具失效。在夹具选型阶段，需要重点核算被夹紧工件所需的最小压紧力，同时确认压杆的伸缩行程是否满足工件取放的空间需求，这款夹钳的压杆有效行程为20mm，足够应对绝大多数需要取放间隙的装夹场景，如果需要更长行程，可在压杆末端加装延长杆，但需要注意延长后压杆的导向长度不足会导致压头偏摆，需额外增加辅助导向结构。
