在仓储AGV、车间转运平台、智能巡检机器人、窄空间作业设备的行走机构选型中,全向移动轮组一直是解决小空间转向、多自由度位移需求的核心部件,麦克纳姆轮作为全向轮的主流技术路线,相比传统omni轮有着更优的地面适应性与负载传递表现,这套轮组结构的设计完全围绕实际工况的使用痛点展开。从实际落地的场景来看,这类轮组不需要传统车轮的转向机构,依靠多轮不同转速与转向的组合,就能实现整车直行、横移、斜行、原地零半径回转等所有平面内的移动动作,特别适合通道宽度有限的智能仓储库区、生产流水线边的物料接驳台、需要精确定位对位的自动化产线对接场景,相比带转向桥的传统行走轮组,能节省30%以上的转弯空间占用,大幅提升场地利用率。

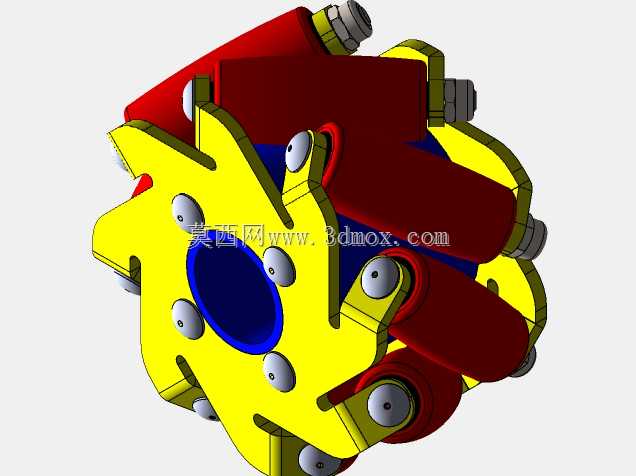

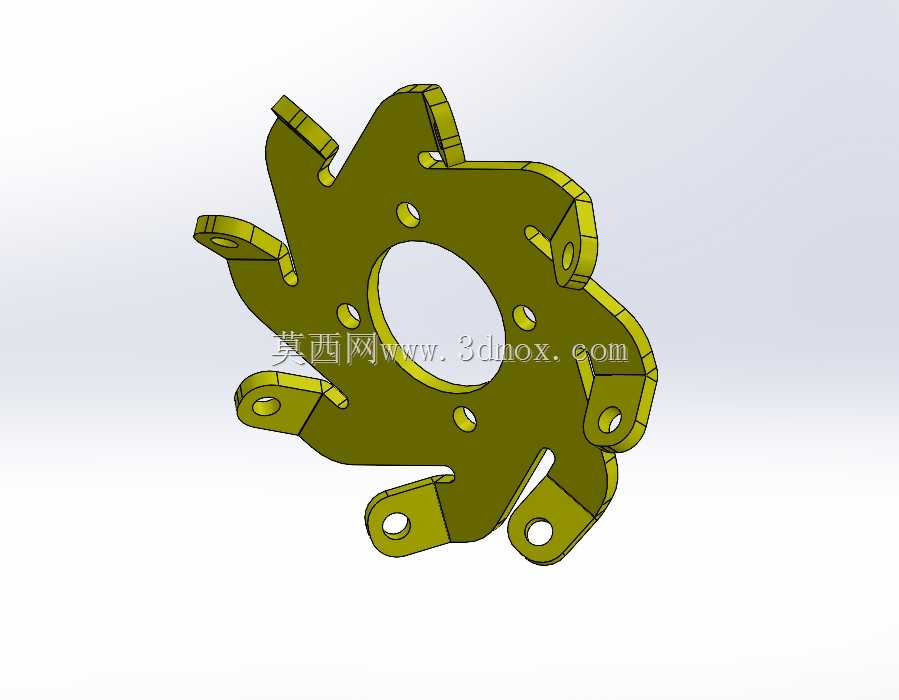

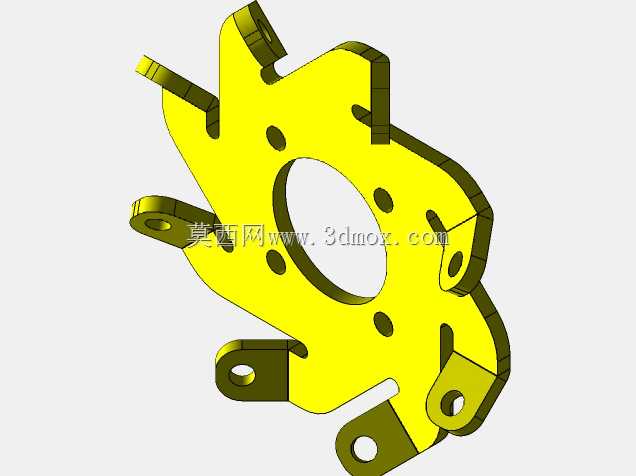

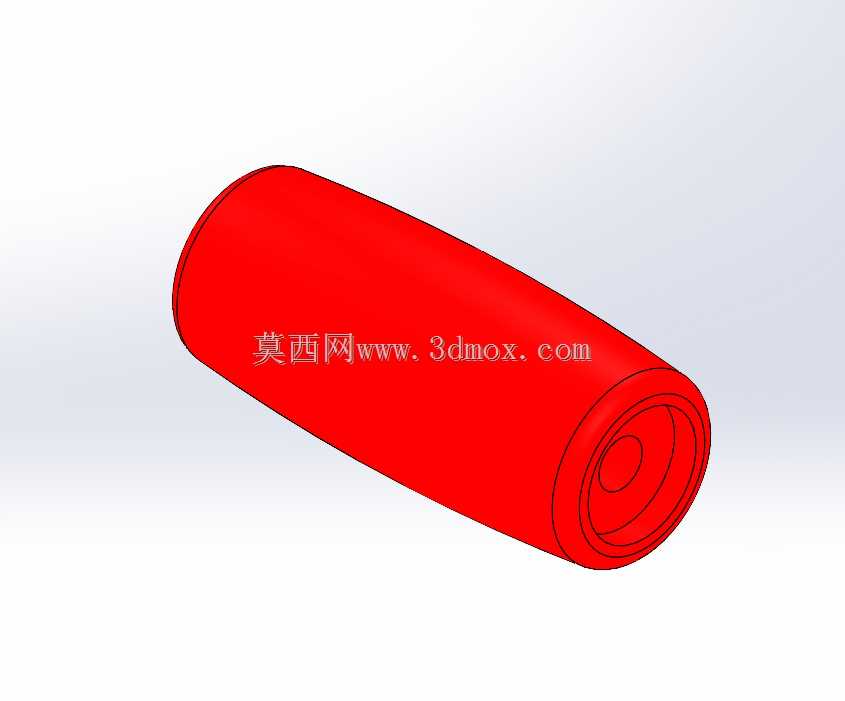

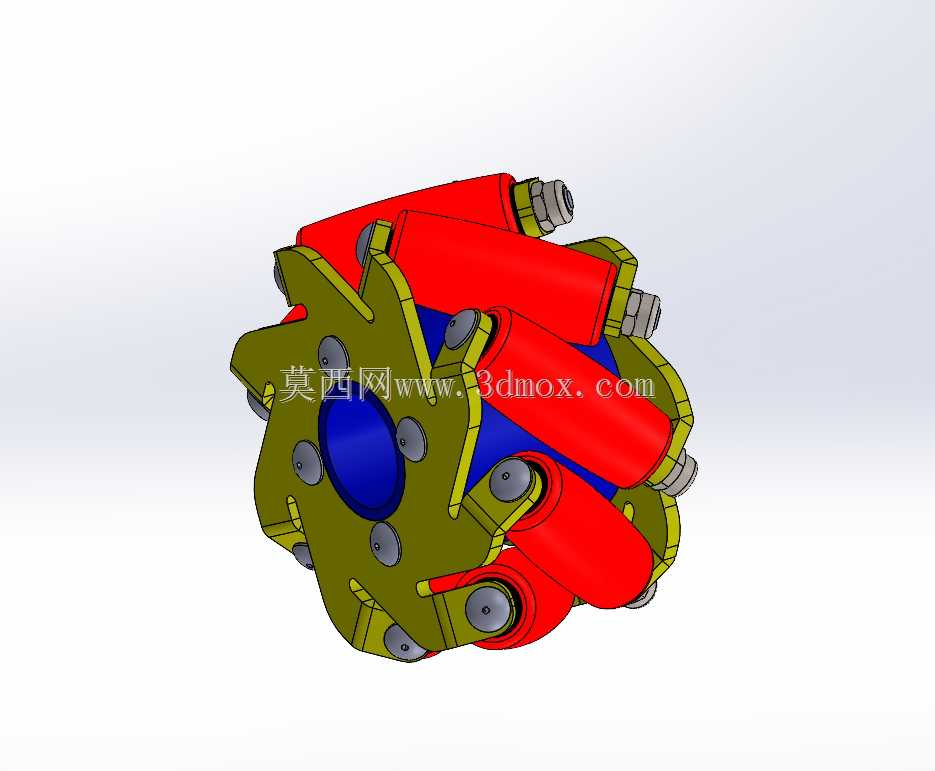

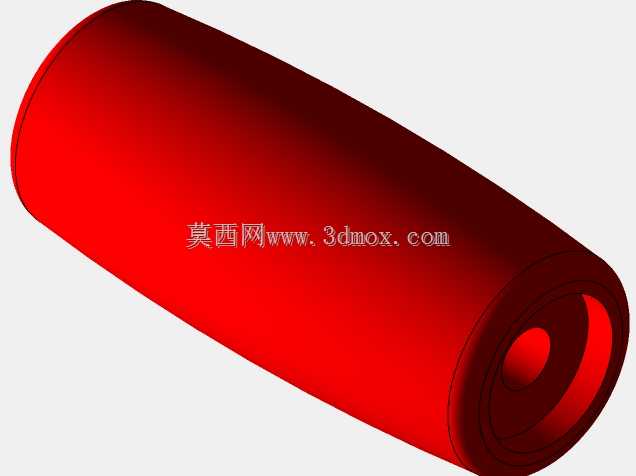

这套轮组的核心结构采用轮毂主体加周向分布式辊子的布局,轮毂作为核心承载基体,采用辐板式结构设计,中心预留标准安装轴孔与键槽位,可直接匹配市面主流的行星减速伺服电机输出轴,安装法兰面的孔位按照通用工业轮组的安装边界设计,中心安装孔的同轴度公差控制在0.02mm以内,端面跳动公差不超过0.03mm,保证高速运转时不会出现偏摆抖动。周向分布的辊子采用倾斜45度的安装角度,这一角度是经过多轮工况验证的最优值,既可以保证轴向与径向分力的合理分配,避免单方向受力过大导致辊子过早磨损,又能保证不同轮组的速度矢量解算足够简洁,降低整车运动控制的算法难度。辊子本身采用外包高耐磨聚氨酯材质,内装深沟球轴承支撑,辊子的外轮廓包络形成完整的圆周面,保证轮组滚动时与地面的接触是连续的,不会出现传统小辊轮结构的颠簸感,同时辊子的安装支架采用分体式压装结构,单个辊子磨损后可以单独拆卸更换,不需要整体拆解轮组,大幅降低后期运维成本。
设计过程中重点考虑了负载传递的路径,整车的负载通过安装法兰传递到轮毂主体,再通过周向均匀分布的辊子安装座分散到每个接触地面的辊子上,轮毂的辐板厚度根据额定负载做了有限元校核,在1.5倍额定负载的工况下,最大应力出现在辐板与安装轴座的过渡位置,应力值远低于所选材料的屈服强度,安全系数满足工业设备2.0以上的设计要求。辊子的安装轴采用台阶轴设计,两端通过锁紧螺钉固定在轮毂的安装支耳上,支耳位置做了加厚处理,避免承受冲击负载时出现支耳断裂的问题。轮组的整体外径按照常用的152mm规格做适配,整体厚度控制在75mm以内,安装法兰的定位止口尺寸为60mm,安装孔采用4个M8的均布螺纹孔,孔位圆周直径为80mm,可直接替换同规格的传统驱动轮,不需要对原有设备的安装架做额外修改,适配性极强。
相比传统的omni轮,这套麦克纳姆轮的辊子采用朝前安装的布局,辊子与地面的接触面积更大,在有微小凸起、缝隙的地面上移动时,不会出现像omni轮那样容易卡滞、跳动的问题,哪怕地面有5mm以内的拼接缝隙或者小型障碍物,都可以平稳通过,地面适应性更强。同时因为接触面积更大,单位面积的接地比压更小,在环氧地坪、PVC地坪、水磨石地面等常见工业地面上行驶时,不会留下明显的压痕,也能降低辊子外包层的磨损速度,延长轮组的使用寿命。在实际装配调试时,需要注意同一台设备上的四个轮组要按照左旋、右旋交替的布局安装,保证各个轮组的分力可以正确合成整车的运动矢量,安装时要保证四个轮组的安装高度一致,高度差控制在1mm以内,避免出现单个轮组悬空不受力,导致其余轮组负载过大磨损加快的问题。轮组的转动副位置都预留了润滑脂注入口,长期使用时可以定期补充润滑脂,保证辊子转动顺畅,避免出现卡滞导致的运动轨迹偏差。
