带伸缩臂结构的小齿轮皮带轮传动机构

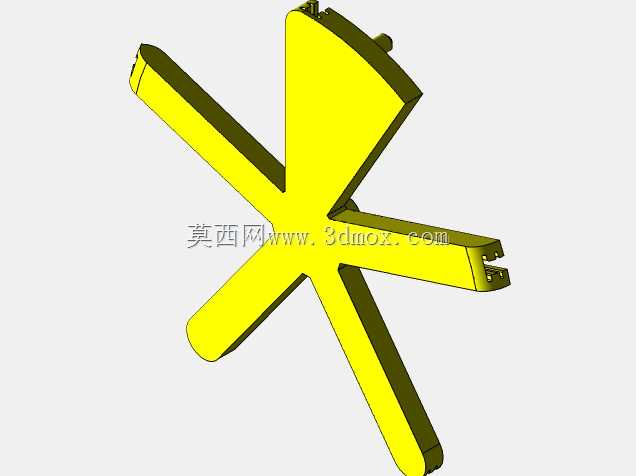

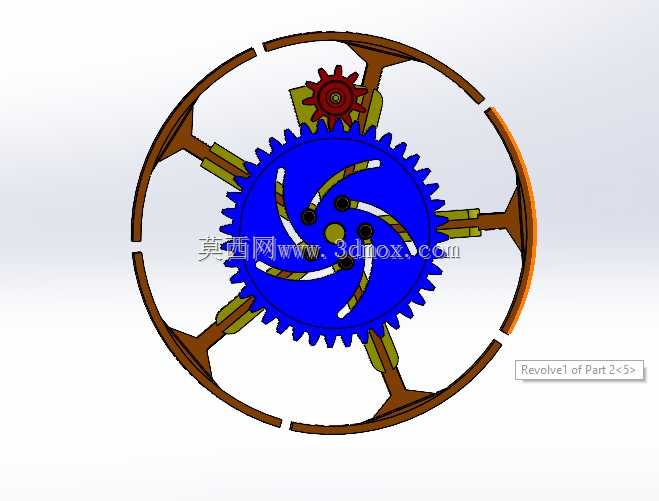

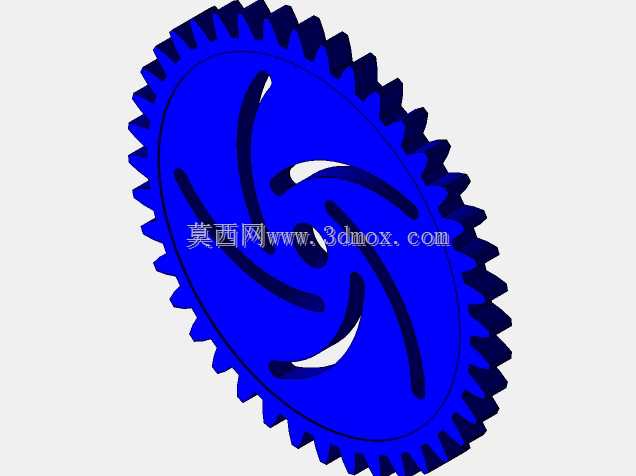

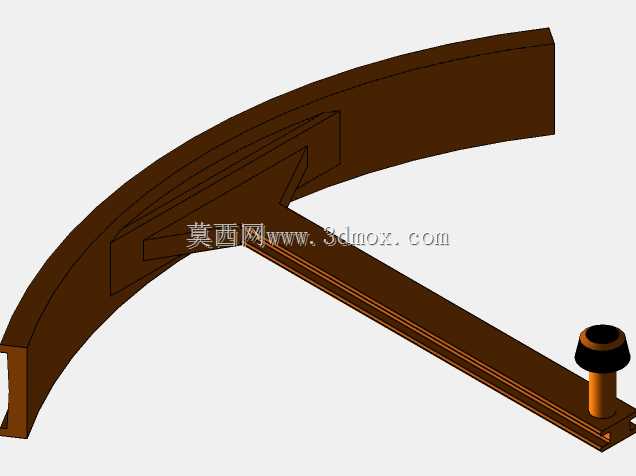

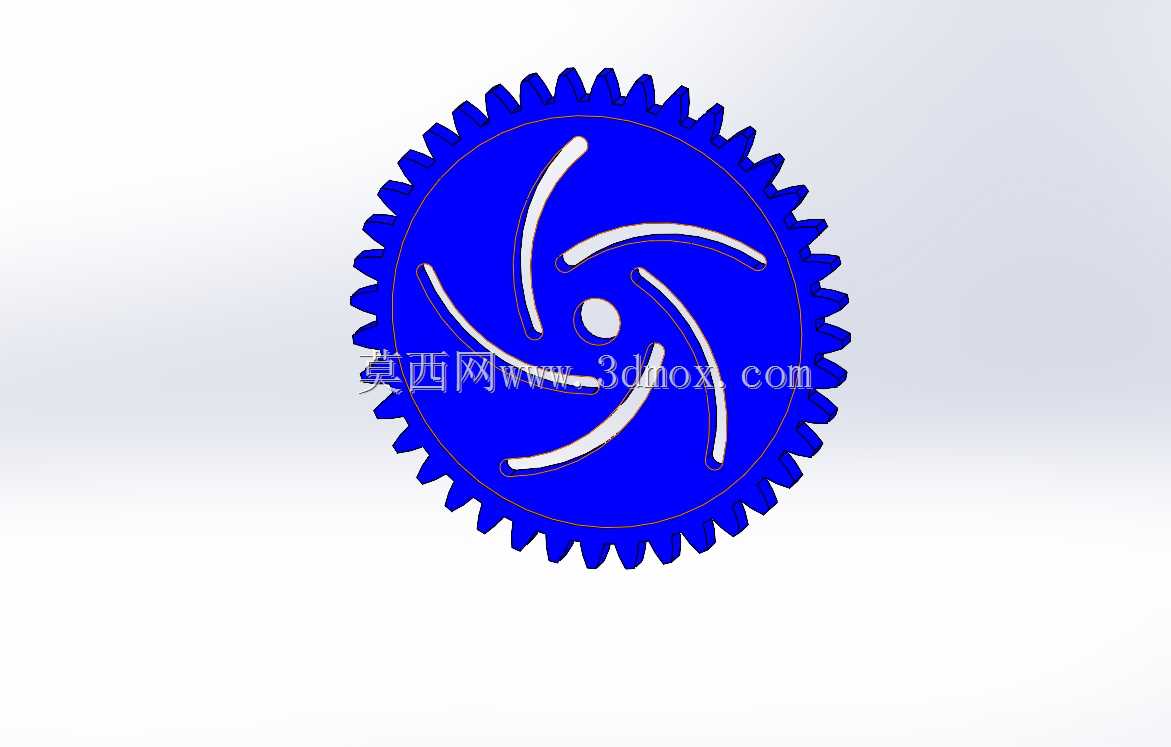

　　这套带径向伸缩臂的齿轮皮带轮组合机构，最初是为轻载输送线的变径张紧、小型分拣设备的拨料动作做的结构方案，在3C电子小件分拣、纺织机械的纱线张力调节、小型包装线的物料推送工位都能找到适配场景，核心是把齿轮的定比传动和皮带轮的柔性传动特性结合，同时集成了随动伸缩的执行臂结构，省去了额外加装直线执行元件的成本。从结构逻辑上看，中心蓝色大齿轮作为核心动力输出件，和顶部红色小齿轮保持恒定啮合传动比，啮合侧隙控制在0.05mm以内，保证传动过程无卡顿、回差小；大齿轮端面开有三段螺旋导向槽，槽宽和臂部导向销的配合公差选H7/g6，既保证滑动顺畅，又不会出现径向窜动。外围棕色轮架集成了皮带轮的轮缘功能，轮缘内侧做了1.5mm的导向凸台，适配截面直径3mm的圆形传动带，不需要额外加装皮带挡边就能防止皮带运转时脱槽。

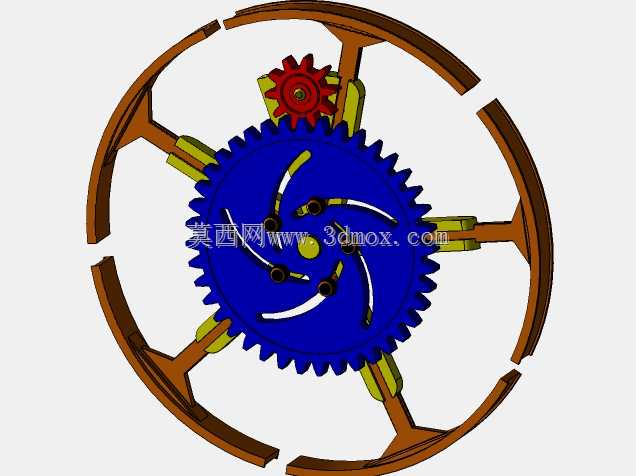

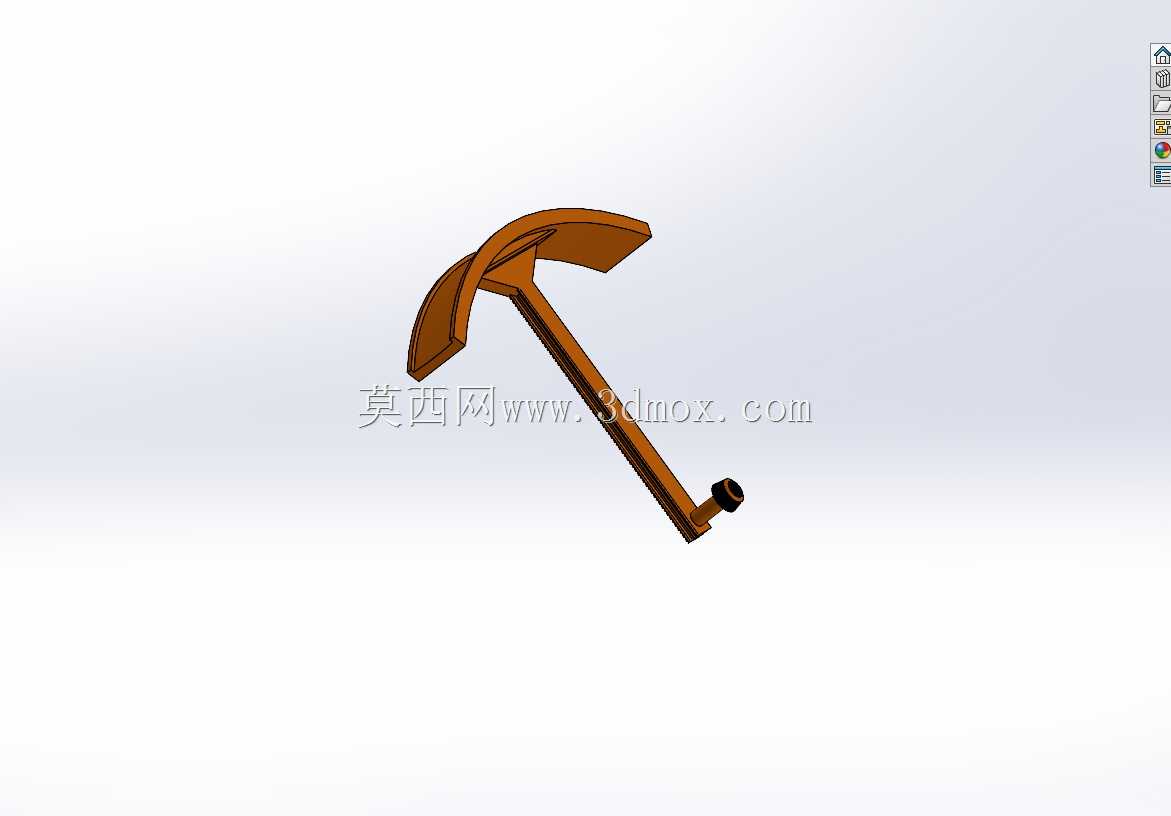

　　设计时最先敲定的是动力输入路径：小齿轮直接和驱动源输出轴连接，不需要额外加装联轴器，小齿轮的轴孔做了D型切边，能传递更大的扭矩，避免高速运转时轴和孔打滑。动力通过齿轮啮合传递到中心大齿轮后，大齿轮转动时，螺旋槽会带动嵌在槽内的导向销做径向移动，和导向销固连的绿色臂部就会沿着轮架上的径向导槽同步伸出或收回，整个动作完全靠机械结构联动，不需要额外的电控程序控制，只要控制小齿轮的正反转，就能实现臂部的伸缩动作，响应速度比电控执行结构快0.2s以上，在需要高频往复伸缩的工位上稳定性优势明显。

　　安装边界上，整个机构的最大外轮廓直径为120mm，轴向总厚度控制在18mm，安装时只需要固定外围轮架的三个支脚，支脚上预留了M3的沉头安装孔，孔位分布在直径100mm的分度圆上，能直接固定在厚度2-5mm的设备安装板上；中心大齿轮的轴向定位靠轮架中心的凸台实现，不需要额外加装轴套，小齿轮的安装轴中心距大齿轮中心的距离为42mm，轴径选6mm，和标准微型驱动电机的输出轴完全适配，不需要做额外的轴径转换。实际使用时，臂部完全伸出后的最大工作直径为110mm，收回时臂部末端和轮缘内侧的间隙保持2mm，不会出现运动干涉；臂部末端做了R2的圆角，不管是用来张紧皮带，还是推送小件物料，都不会刮伤接触件表面。

　　在摩擦减阻的设计细节上，所有相对滑动的接触面都做了表面抛光处理，导向销和螺旋槽之间预留了润滑脂储油间隙，长时间运转也不会出现卡滞；齿轮啮合面的齿形做了修缘处理，高速运转时的啮合噪音比标准直齿轮低3-5分贝，适合用在对噪音有要求的民用小型设备里。外围轮架的支脚做了等120度分布，受力均匀，即使臂部伸出到最大位置承受径向载荷，轮架的形变量也能控制在0.1mm以内，不会影响传动精度。这套结构还可以根据实际使用需求调整臂部的数量，比如把三臂改成六臂，就能适配需要多点同步支撑的工位，螺旋槽的导程也可以根据需要的伸缩行程调整，不需要改动整体安装尺寸，适配性很强。
