内螺纹连接90度黄铜弯头结构

　　在民用给排水、小型化工流体输送、低压燃气管路布设的现场场景里，这类90度内螺纹黄铜弯头是改变管路走向最常用的连接件之一，不同于焊接弯头需要动火作业、卡套弯头对安装空间有额外要求，螺纹连接的黄铜弯头可以直接在狭窄的管路排布空间内完成装配，不需要额外的专用工装，普通管钳配合生料带或者密封胶就能完成密封安装，后期维护拆卸也十分便捷，适合需要定期检修、改造的支路管路场景。从实际使用的工况来看，黄铜材质本身的耐腐蚀性优于普通碳钢冲压弯头，在输送常温生活用水、弱腐蚀性化学品、低压气态介质的时候，不会像普通铸铁管件那样容易出现锈蚀结垢的问题，内壁的光滑度也能减少介质流动的局部阻力，降低弯头位置的紊流噪音，在户内供水、

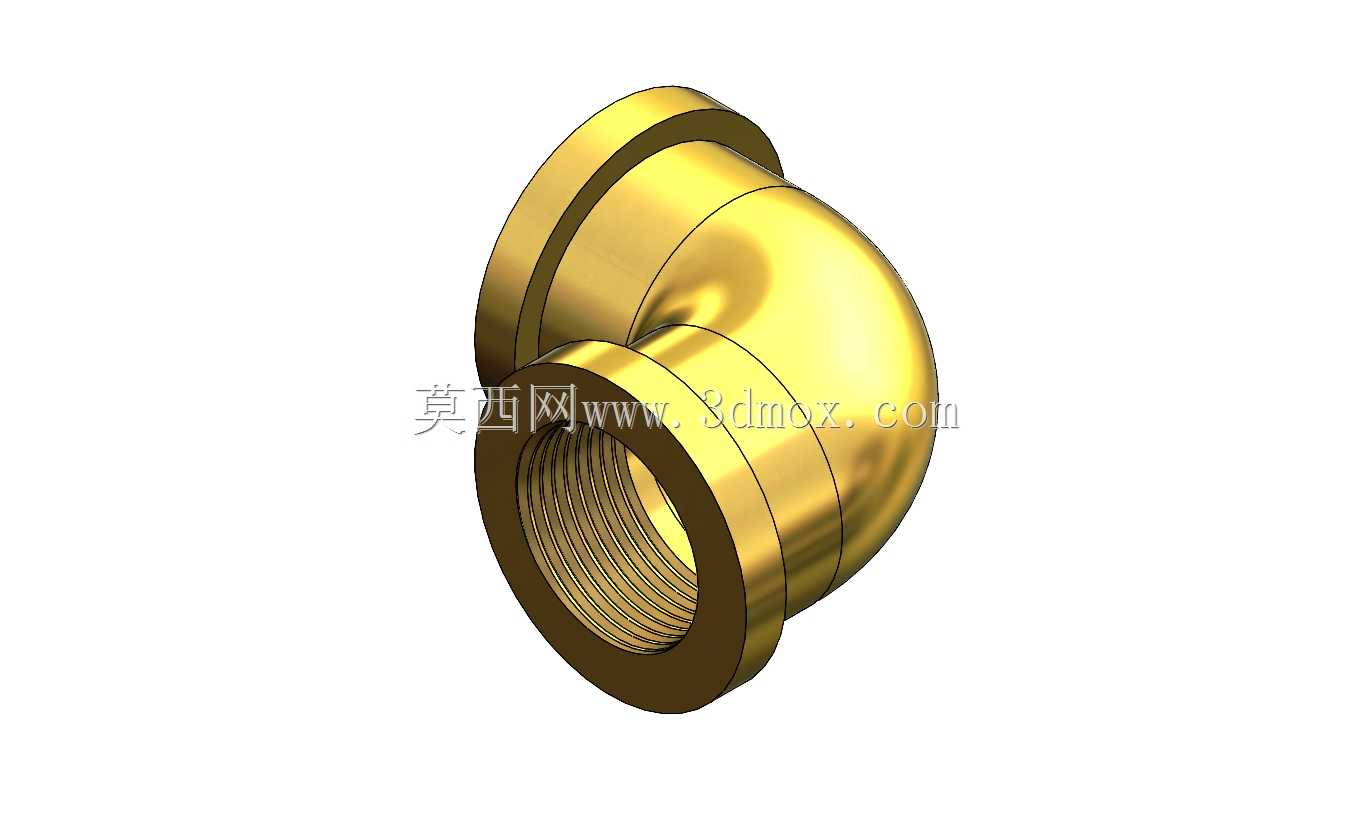

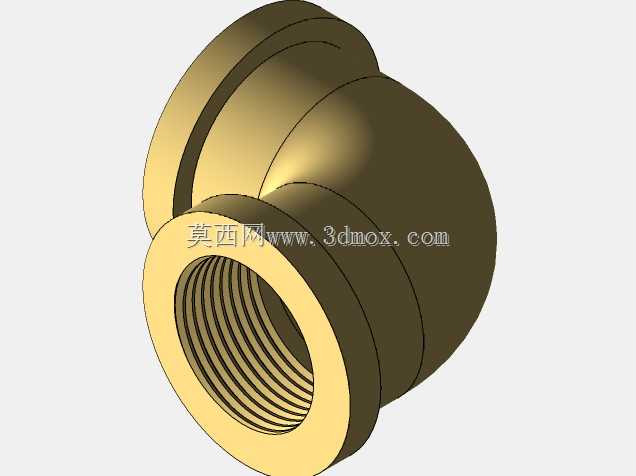

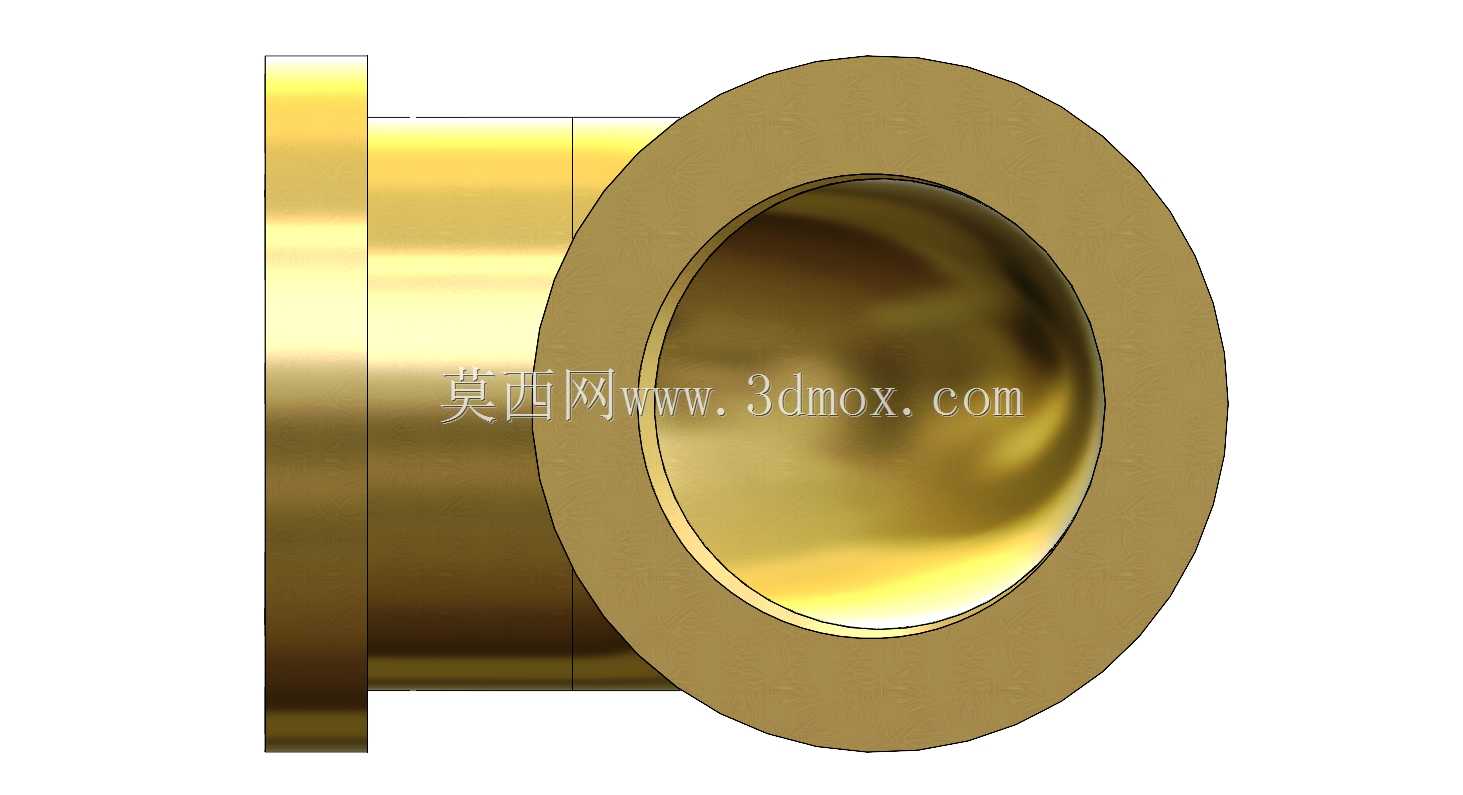

　　小型设备的冷却循环管路里应用十分广泛。从结构设计的角度来看，这个弯头采用等径90度转弯结构，两个连接端都是标准内管螺纹，转弯位置的流道采用圆弧过渡，没有直角突变的结构，能避免介质在转弯位置形成涡流造成的压损，也能减少固体颗粒杂质在弯头位置的沉积，适合输送带有少量细小杂质的流体介质。弯头两端的螺纹段长度按照常规管路连接件的通用标准设计，能够保证和同规格外螺纹管件旋合之后有足够的啮合长度，不会因为啮合牙数不足导致连接强度不够或者密封失效的问题，弯头外侧的加厚凸缘结构，一方面是给管钳夹持提供受力位置，避免安装的时候钳口直接夹在螺纹段或者圆弧转弯段造成管件变形，另一方面也能增强两端接口的结构强度，在管路存在轻微震动或者应力拉扯的时候，

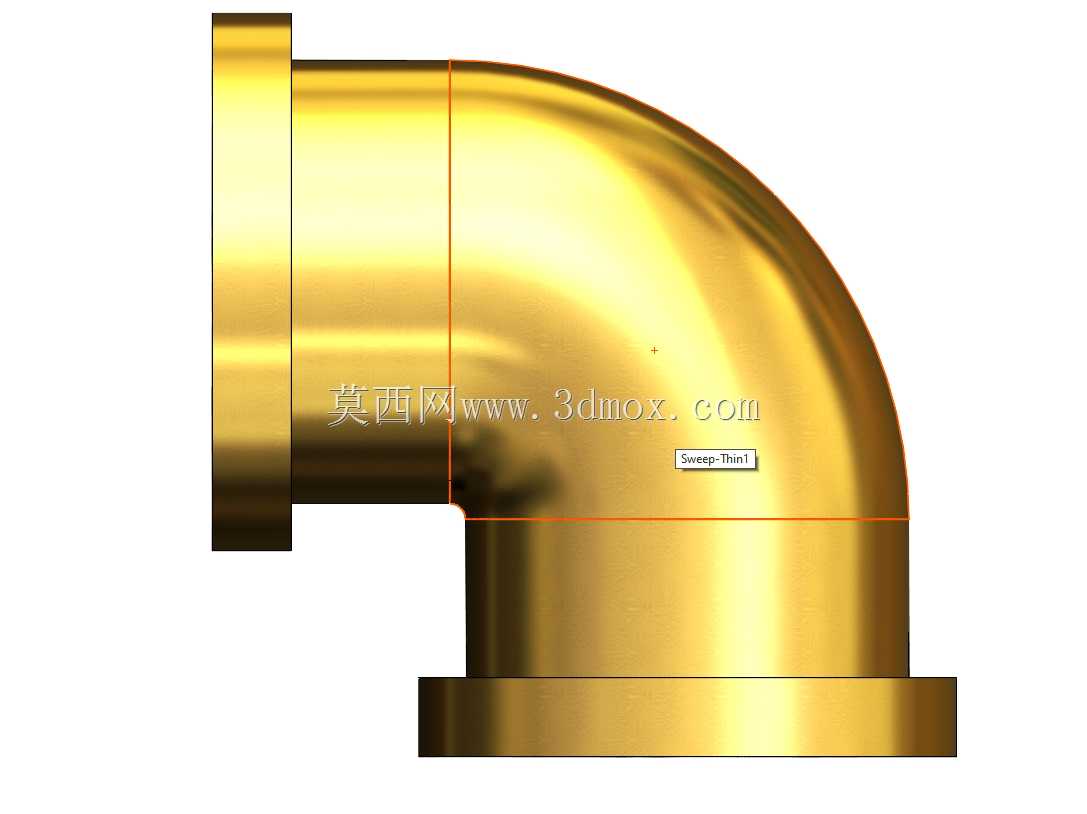

　　不会在螺纹根部出现开裂的问题。在建模过程中，首先要确定两端内螺纹的公称尺寸和螺距参数，按照通用管螺纹的牙型标准绘制螺旋扫描特征，保证螺纹牙型的角度、牙高、螺距和实际加工的标准参数一致，避免后续装配的时候出现干涉或者啮合不匹配的问题。转弯段的内外壁都采用等半径的圆弧扫掠结构，保证整个流道的通径在转弯位置没有明显的收缩或者扩张，壁厚保持均匀一致，既不会因为局部壁厚过薄导致承压能力不足，也不会因为局部壁厚过厚造成材料浪费、增加不必要的成本。两端的法兰状凸缘结构要和螺纹段保持同轴，凸缘的外径尺寸要略大于螺纹大径，凸缘的端面要和螺纹轴线保持垂直，保证管件拧紧之后端面能够和对接的管件端面贴合，辅助增强密封效果。从安装边界的角度来说，

　　这类弯头的转弯半径控制在1.5倍公称通径左右，既能够保证介质流动的顺畅性，也不会因为转弯半径过大导致安装的时候占用过多的管路空间，在布设管路的时候，只需要预留出弯头两个轴向方向的直管段长度，不需要额外预留侧向的操作空间，在紧凑的设备内部管路排布、墙体暗埋管路的转角位置都能适配。实际选型的时候，需要根据管路的公称压力、输送介质的腐蚀性来确认黄铜材质的牌号，常规民用供水场景用普通铅黄铜就能满足强度和耐腐蚀要求，如果是输送有一定腐蚀性的工业介质，还可以选择锡黄铜或者在表面做钝化处理，提升管件的抗腐蚀能力。安装的时候要注意螺纹旋合的扭矩不能过大，黄铜材质的硬度比钢制管件低，过大的扭矩容易造成螺纹滑牙或者管件开裂，一般用管钳拧到密封面贴合之后再追加1/4到1/2圈就能达到足够的密封强度，不需要过度拧紧。这类弯头在实际管路系统里虽然属于小型基础配件，但它的结构合理性、尺寸精度会直接影响整个管路的密封可靠性和流动阻力，建模的时候要严格遵循通用管件的尺寸标准，保证模型的参数和实际量产的产品一致，能够直接用于管路装配的干涉检查、物料统计和施工模拟。
