带双耳挂钩的拉伸张紧弹簧结构设计

　　在各类需要维持传动件张紧度、提供复位拉力的机械结构中，带挂钩的拉伸张紧弹簧是应用频次极高的弹性元件，从小型通讯设备的内部复位结构，到输送线的皮带张紧机构、农机的离合张紧组件、健身器材的阻力提供单元，都能见到这类零件的身影。这类弹簧的核心作用，是在承受轴向拉伸载荷时，通过自身簧丝的弹性变形储存并释放能量，一方面可以补偿传动链路因长期运行产生的松弛量，避免皮带、链条等传动件出现打滑、跳齿问题，维持传动精度与运行稳定性；另一方面可以为往复运动的构件提供稳定的复位拉力，让活动部件在完成动作后回到初始位置，保障机构循环动作的可靠性。

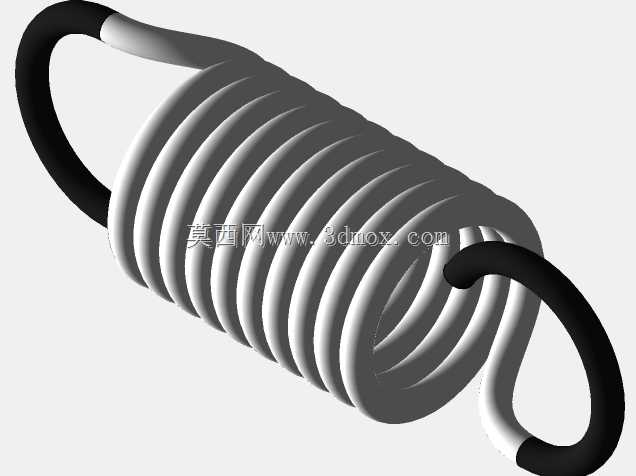

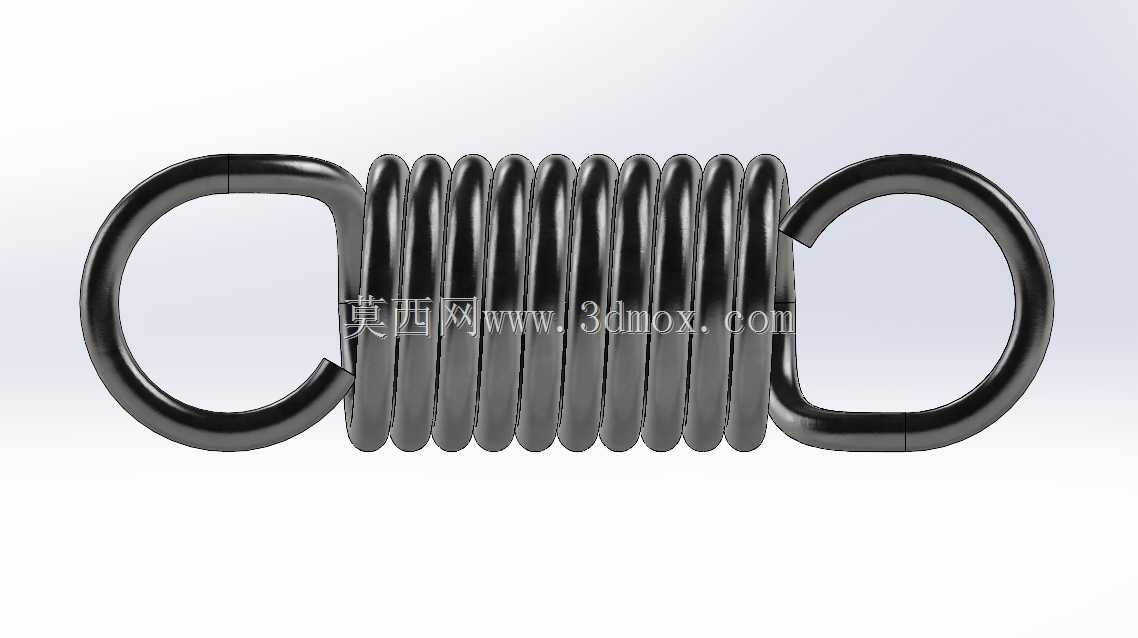

　　从结构设计逻辑来看，这款张紧弹簧采用圆柱螺旋拉伸的基础构型，两端一体成型的圆环形挂钩是区别于普通压缩弹簧的核心特征，挂钩的成型直接在簧丝末端完成弯折，没有额外的焊接或拼接结构，避免了连接位置的应力集中断裂风险，能更好地承受反复拉伸带来的载荷冲击。簧丝部分采用等节距密绕设计，自由状态下簧圈之间紧密贴合，没有预留压缩弹簧常见的间隙，这种设计可以让弹簧在初始受拉时就快速进入工作状态，没有空行程，非常适合对张紧响应速度有要求的场景。簧丝的截面为标准圆形，在相同截面积下，圆形截面的簧丝在承受扭转与拉伸复合应力时的应力分布更均匀，疲劳寿命表现优于矩形或异形截面簧丝，更适配长期反复伸缩的工况。

　　在实际选型与安装适配层面，这类弹簧的安装边界完全由两端挂钩的尺寸决定，两个挂钩的中心距对应弹簧的自由长度，安装时需要保证两端挂钩的挂接位置与弹簧轴向处于同一直线，避免出现偏载，否则会导致单侧簧圈受力过大，出现局部变形甚至断裂的问题。设计时需要重点校核几个核心参数：首先是簧丝直径，直接决定弹簧的刚度与承载上限，直径越大，相同变形量下能提供的拉力越大，但对应的极限拉伸长度会相应缩短；其次是弹簧中径，也就是簧圈的平均直径，中径与簧丝直径的比值需要控制在合理区间，比值过大容易出现弹簧失稳弯折，比值过小则会提升卷绕成型的难度，同时增大内圈的应力集中系数；再者是挂钩的弯折半径，弯折处的曲率半径不能过小，否则会在弯折位置产生极大的残余应力，在反复受拉时最先出现断裂，通常弯折半径需要大于等于2倍的簧丝直径，才能保证挂钩位置的疲劳强度满足长期使用要求。

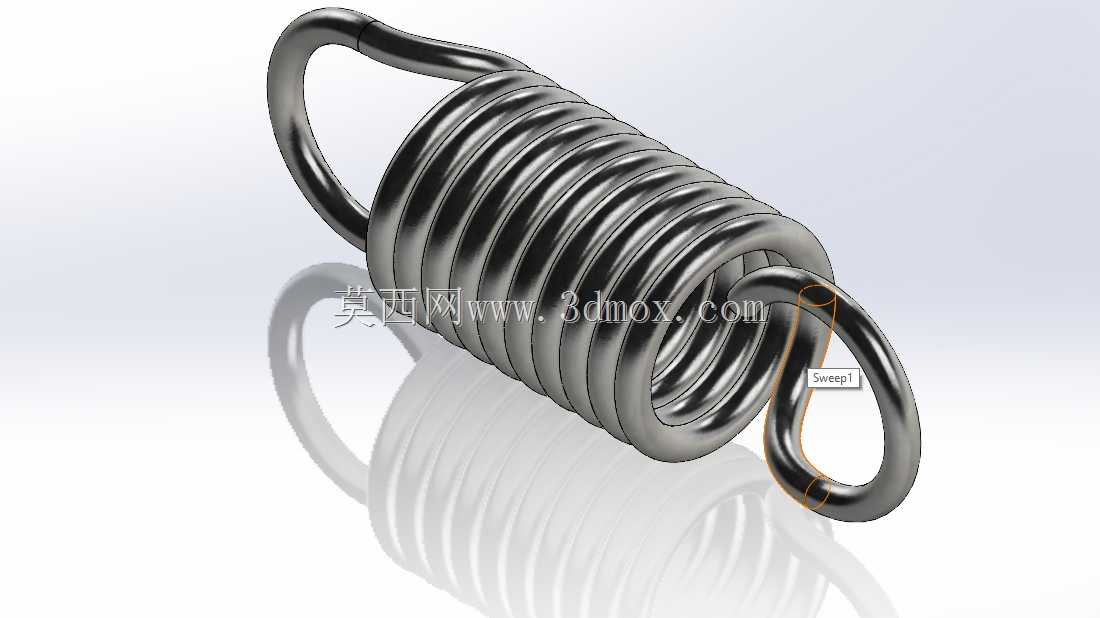

　　从应用场景的适配细节来说，不同工况下对弹簧的表面处理要求也有区别，在普通室内干燥环境的通讯设备、消费电子内部使用时，做常规的发黑防锈处理即可满足需求；在户外设备、输送线这类存在潮湿、粉尘的工况下，则需要做镀锌、达克罗等表面处理，提升抗腐蚀能力，避免簧丝生锈后出现应力腐蚀开裂，缩短使用寿命。在张紧机构的布局中，这类弹簧通常会搭配调节螺杆使用，通过调整螺杆的旋入长度改变弹簧的初始拉伸量，从而精准控制张紧力的大小，既可以避免初始张紧力过大导致传动件轴承负载过高，也能防止张紧力不足出现传动打滑。在做三维建模时，需要重点还原簧丝的螺旋扫掠路径，尤其是两端挂钩与簧圈过渡位置的平滑衔接，不能出现生硬的折角，否则在后续做有限元应力分析时，会在折角位置出现不符合实际的应力集中奇点，影响仿真结果的准确性；同时要准确还原密绕状态下簧圈的贴合关系，避免建模时出现簧圈间隙过大或者互相穿透的问题，保证后续做装配干涉检查、运动仿真时的结果与实际装配状态一致。很多新手在设计这类弹簧时容易忽略挂钩的受力方向，将挂钩开口方向设计成与拉力方向垂直，导致挂接后挂钩承受额外的掰扯力矩，很容易出现挂钩被拉直甚至断裂的问题，正确的设计应该让挂钩的受力方向沿着弹簧轴向，让挂钩本身主要承受拉伸载荷，而非弯曲载荷，最大化结构的承载能力。另外，弹簧的有效圈数也需要根据所需的刚度计算确定，有效圈数越多，弹簧刚度越小，相同拉力下的变形量越大，适合需要大行程缓冲、张紧调节量较大的场景；有效圈数越少则刚度越大，适合需要提供大拉力、变形量较小的复位场景，设计时需要结合实际安装空间的长度限制、所需的拉力与变形量参数，综合平衡圈数、中径、簧丝直径三者的关系，不能单一调整某一个参数导致整体结构超出安装边界。
