拉杆式单耳铰接液压油缸结构设计

　　在各类工业液压传动系统里，这类拉杆式铰接安装的液压缸是极为常见的直线执行元件，从机床工装的夹紧动作、自动化生产线的工件推料移位，到小型工程设备的机构俯仰驱动、农业机械的工作装置调节，都能见到同结构油缸的应用场景。它的核心作用是把液压系统的压力能转化为直线往复的机械动能，相比齿轮齿条、丝杠等直线传动结构，同等输出力下油缸的体积更小、结构更紧凑，过载保护也更容易通过液压回路实现，在中高负载的直线驱动场合适配性极强。

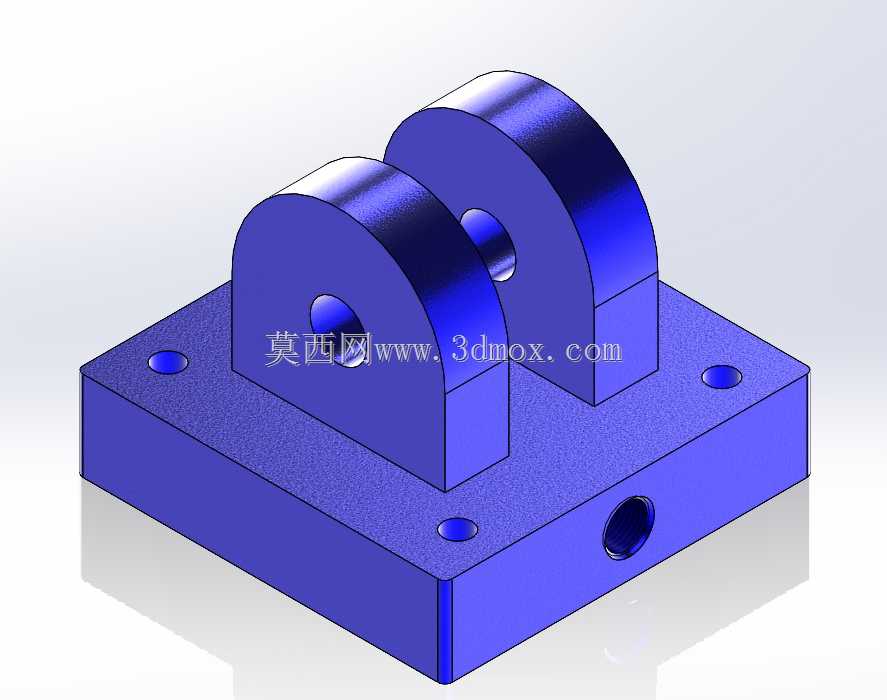

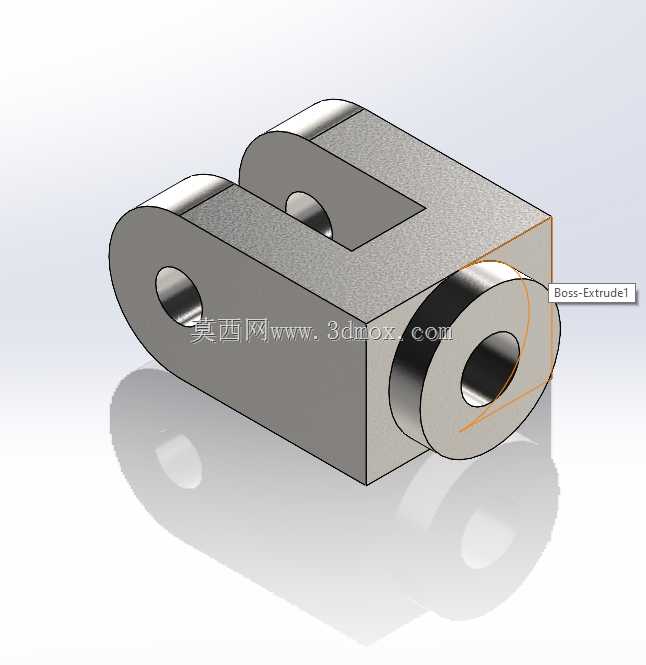

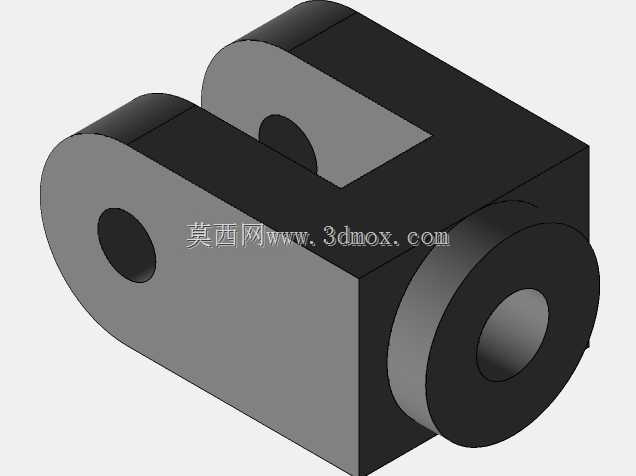

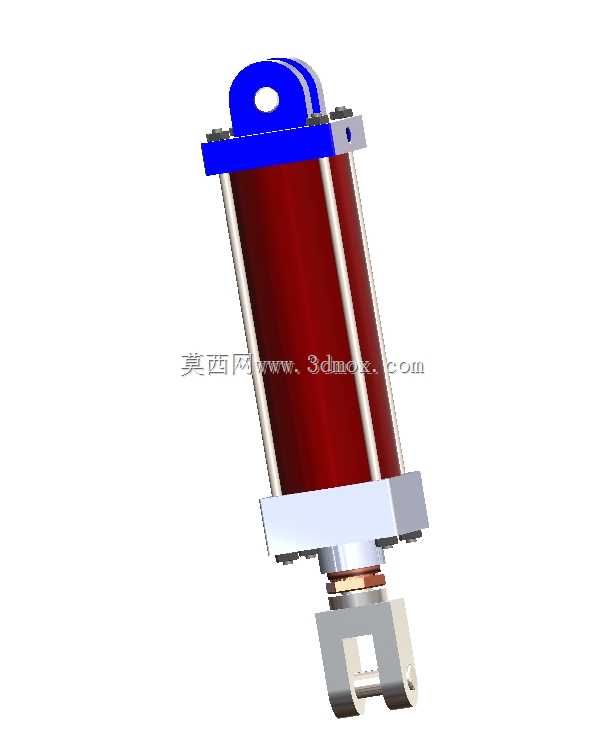

　　从结构设计逻辑来看，这款油缸采用了经典的四拉杆锁紧缸筒结构，缸筒两端的端盖通过四根对称布置的合金拉杆拉紧固定，相比法兰焊接式缸体，拉杆结构的加工难度更低，端盖和缸筒的密封件更换维护更便捷，适合中小缸径、额定工作压力在16MPa以内的通用液压工况。缸体上端采用单耳铰接的安装形式，下端活塞杆端采用叉形接头连接，这种双铰接的安装方式可以补偿安装过程中少量的角度偏差，避免油缸工作过程中因为安装同轴度误差产生侧向偏载，大幅降低活塞杆弯曲、密封件偏磨的失效概率，在摆动幅度不大的铰接驱动场景里，这种安装形式的适配性远优于刚性法兰安装。

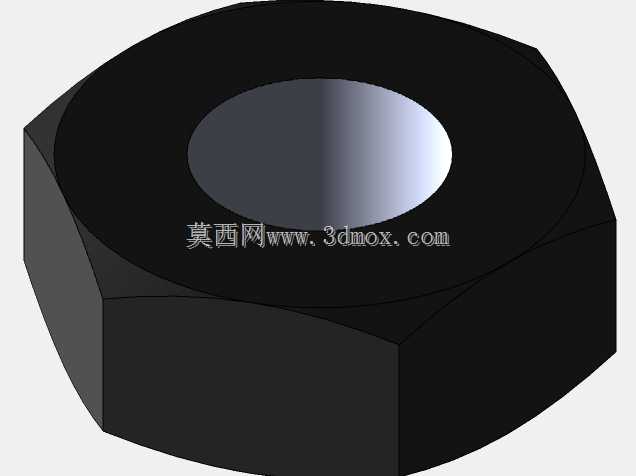

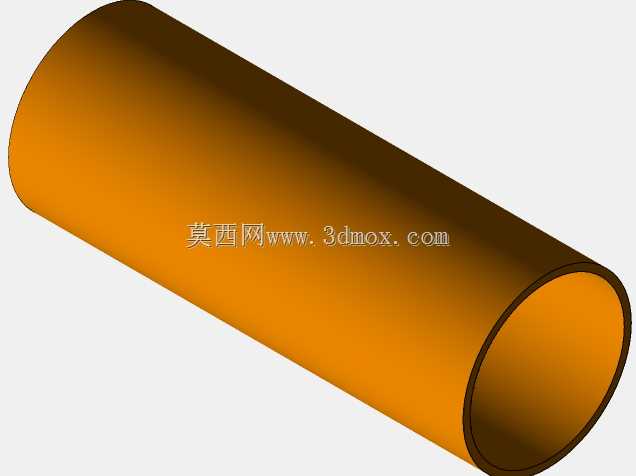

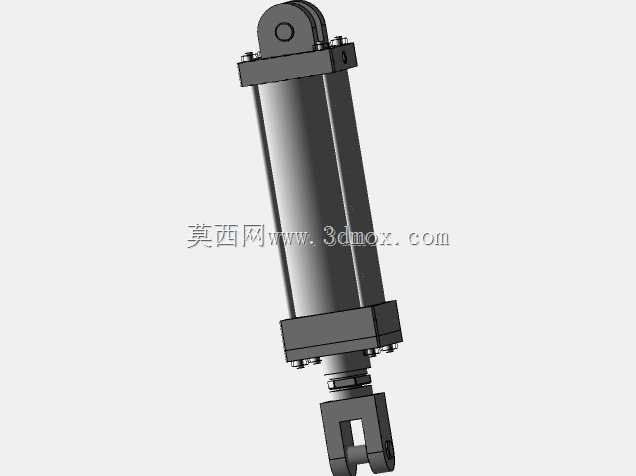

　　设计过程中首先要明确的是安装边界尺寸：上端单耳的铰接孔中心到缸筒下端面的距离是油缸的闭合安装距，这个尺寸直接决定了配套设备的铰接点布置间距，设计时要预留至少5mm的行程余量，避免活塞运行到行程端点时和端盖发生刚性碰撞。活塞杆的直径选型要匹配输出力要求，无杆腔进油时的推力是系统压力乘以活塞有效作用面积，有杆腔进油时的拉力要扣除活塞杆占据的面积，这款模型的活塞杆直径和缸筒内径的比值在0.4-0.5区间，兼顾了推力和拉力的输出平衡，适合双向都有负载要求的工况。缸筒外壁的四根拉杆对称分布在缸筒圆周外侧，拉杆的螺纹预紧力要均匀一致，否则会导致端盖倾斜、密封件压缩量不均，工作时容易出现泄漏问题，建模时特意还原了拉杆两端的锁紧螺母结构，端盖和缸筒的配合面处预留了O型圈的安装槽位，符合实际液压元件的密封设计规范。

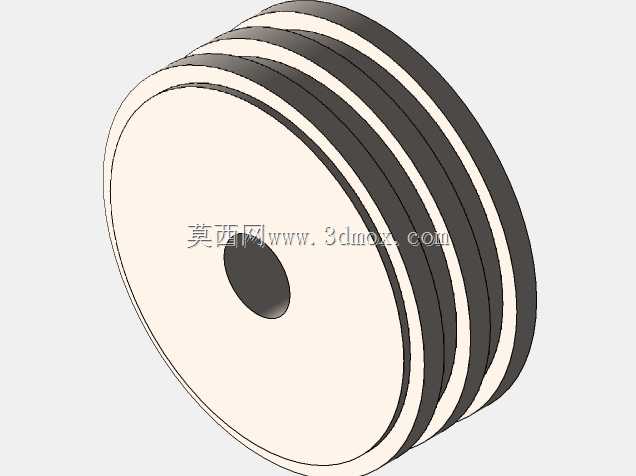

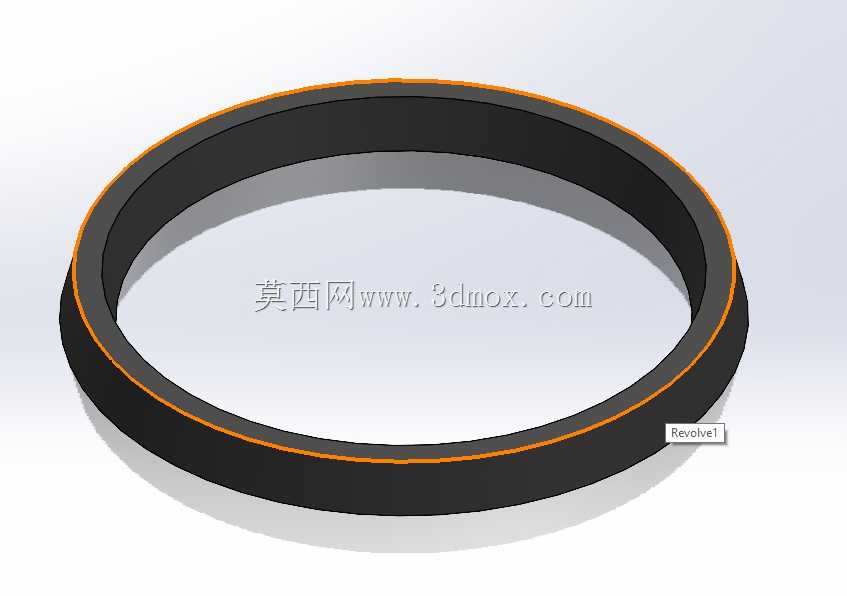

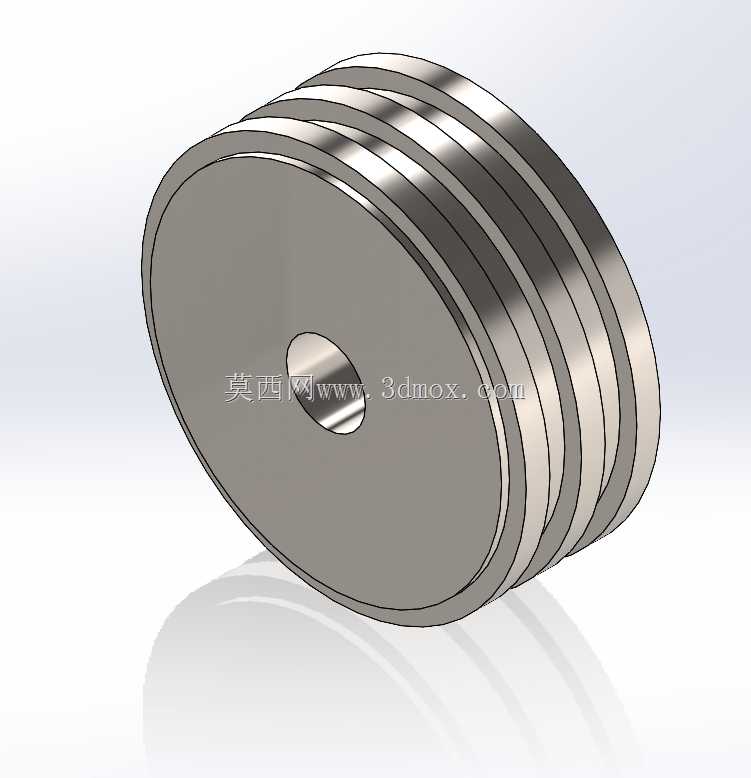

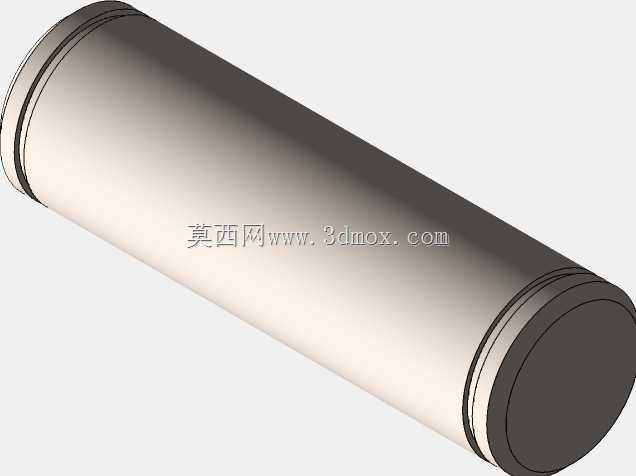

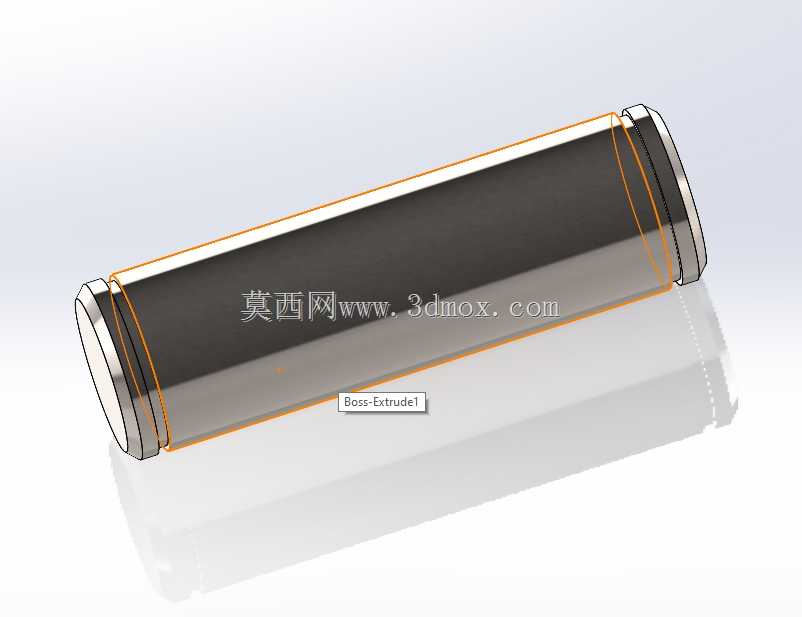

　　上端的端盖集成了活塞杆的导向套结构，导向套的长度设计为活塞杆直径的1.2倍以上，足够的导向长度可以减少活塞杆伸出时的下垂量，降低侧向力对密封件的影响。下端的活塞和活塞杆采用螺纹连接加锁紧销的防松结构，避免油缸反复换向时活塞和活塞杆发生松脱，活塞上布置了格莱圈和导向环，既保证活塞和缸筒之间的密封，又能避免活塞和缸筒内壁直接接触产生金属磨损。活塞杆表面做了硬化处理的结构还原，表面粗糙度要求达到Ra0.8以下，减少密封件的磨损，延长油缸的整体使用寿命。

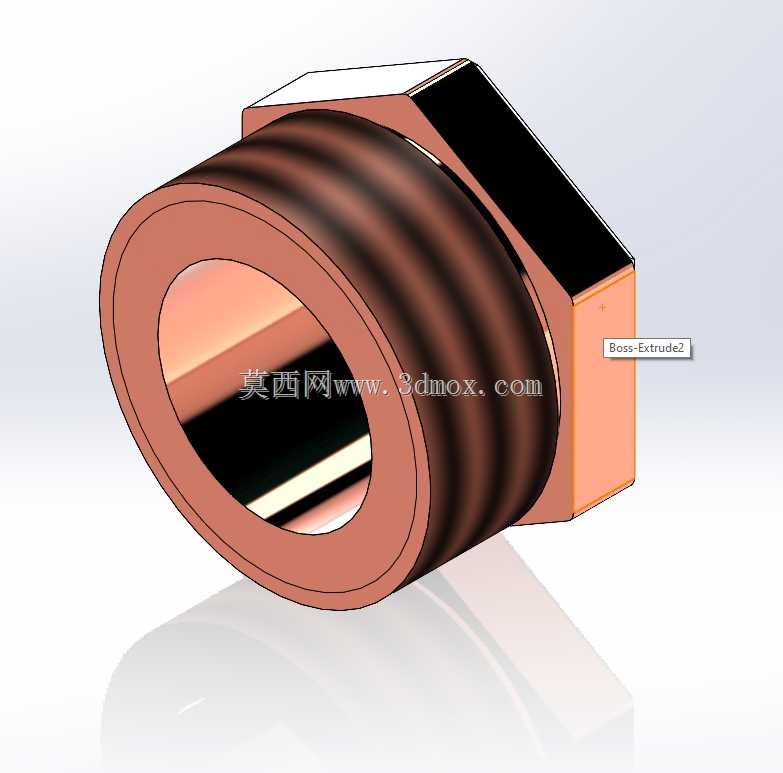

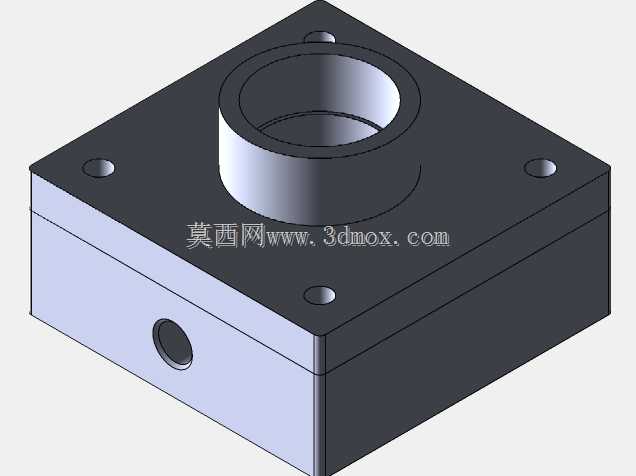

　　在实际选型配套时，还要结合工况确认油缸的行程长度，行程过长的拉杆油缸需要额外增加活塞杆的支撑结构，避免活塞杆伸出过长时出现挠曲变形。进出油口的布置在缸筒两端的端盖侧面，油口的螺纹规格要和系统管路的接头尺寸匹配，建模时还原了油口的凸台结构，方便后续装配时对接管路模型。整体结构没有多余的复杂设计，所有零件都是液压油缸的通用标准结构，加工工艺性好，端盖采用方形切削结构，相比圆形端盖装夹更方便，拉杆的安装孔可以一次装夹加工完成，位置精度更容易保证，适合批量生产的通用液压元件设计。
