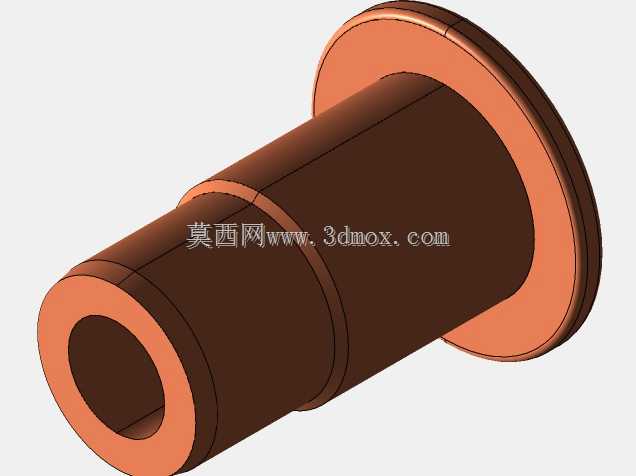

M4规格带法兰空心铆钉结构设计

　　这款带法兰结构的空心铆钉，核心适配薄板类构件的永久性铆接装配场景，在消费电子壳体组装、通讯设备结构件拼接、小型仪器仪表外壳固定这类对安装空间、连接平整度有较高要求的工况中应用十分广泛。不同于实心铆钉的强冲铆接逻辑，空心结构的设计本身就兼顾了铆接变形量可控、安装后板面无明显凸起的优势，端部自带的法兰盘可以在铆接完成后形成更大的承压接触面，避免铆接压力过大压穿薄板基材，同时也能分散连接部位的剪切应力，提升长期使用下的连接可靠性。

　　从结构设计逻辑来看，这款铆钉的主体为等径空心管身，管壁厚度经过反复校核，既保证了穿入预制安装孔时的结构刚性，不会因为轻微磕碰出现管端变形导致无法穿装，也预留了足够的铆接变形余量，在旋铆或者压铆作业时，管端可以均匀外翻形成贴合板面的铆接边，不会出现管壁开裂、变形不均导致的铆接松动问题。法兰盘与管身采用一体化成型结构，过渡位置做了微小的圆弧倒角处理，既避免了直角应力集中导致的法兰根部断裂风险，也能在安装时让法兰面自然贴合基材表面，不需要额外加装平垫来分散压力，减少装配环节的零件数量，提升流水线装配的作业效率。

　　尺寸边界方面，这款铆钉适配M4规格的螺纹配套安装需求，预制安装孔推荐直径控制在4.1mm至4.2mm之间，既保证铆钉可以顺畅穿入，也不会因为间隙过大导致铆接后出现径向窜动。法兰盘的外径设计为管身直径的1.8倍左右，这个比例经过多轮铆接测试验证，在1mm至2.5mm厚度的冷轧钢板、铝合金板、工程塑料板上铆接时，法兰面的承压能力可以覆盖常规的静态连接载荷需求，不会出现法兰压入基材的问题。管身的有效铆接长度根据不同的叠层板厚做了适配，常规款可以覆盖总叠厚1mm至3mm的构件连接，管端的导入段做了微小的倒角处理，穿装时不会刮蹭安装孔的内壁涂层，适合对表面防护层完整性有要求的外观件装配场景。

　　在实际选型应用中，这类空心法兰铆钉常被用在通讯设备的屏蔽罩固定、电子壳体的内部支架连接、小型机电产品的外壳拼接工位，相比传统的抽芯铆钉，它的空心内腔还可以穿过细小的导线或者定位销，实现连接与走线、定位的功能集成，减少结构上的额外开孔需求。设计建模过程中，管身的同轴度公差控制在0.05mm以内，法兰端面与管身轴线的垂直度公差控制在0.03mm，保证自动化铆接设备的吸嘴可以稳定拾取铆钉，不会因为姿态偏差导致卡料问题。铆接变形区域的管壁厚度做了均匀化处理，避免出现局部壁厚过薄导致铆接开裂、局部过厚导致铆接压力过大压伤工件的问题，法兰背面与管身连接的位置没有多余的脱模斜度，保证安装后法兰面可以完全贴合工件表面，不会出现缝隙导致的连接松动或者防尘防水性能下降的问题。

　　不同于需要配合螺母使用的螺丝类紧固件，这类空心铆钉属于永久性紧固件，铆接完成后不会因为设备运行的振动出现松动脱落，非常适合不需要后期拆卸的内部结构连接场景，同时空心结构的自重比同规格实心铆钉低40%左右，在对整机重量有严格控制的便携式通讯设备、消费电子产品中应用，可以有效降低整体结构重量，符合轻量化设计的趋势。建模时对铆接后的变形形态也做了预模拟，管端外翻后的直径控制在5.2mm左右，外翻边的厚度均匀，不会出现偏斜导致的局部凸起，保证装配后工件背面的平整度满足外观要求，不需要额外做打磨整平处理。
