多规格梯形螺纹传动丝杆结构设计

　　在各类需要直线进给、载荷传递的机械结构中，梯形螺纹构件是应用极为广泛的传动基础件，不同于普通连接用三角螺纹的牙型设计，梯形螺纹的牙型角通常取30度，牙根强度更高，对中性更好，能够在传动过程中承受更大的轴向载荷，同时具备良好的工艺性，方便车削加工与后期修配，在机床进给溜板、工装夹具夹紧机构、升降平台驱动、阀门启闭调节等场景中都能见到这类构件的身影。

　　本次设计的梯形螺纹构件覆盖10x3到24x5的多规格区间，设计过程中首先明确了不同规格对应的载荷适配边界：小规格10mm公称直径、3mm螺距的型号，主要适配轻载进给场景，比如小型检测设备的微调滑台、桌面型工装的进给驱动，这类场景对传动精度有一定要求，载荷通常不超过5kN，设计时特意控制了螺纹中径的公差带，保证传动过程中的空程量控制在合理范围，避免微调时出现明显的回程间隙；而大规格24mm公称直径、5mm螺距的型号，则面向中载传动场景，比如小型升降台的驱动丝杆、工装夹具的夹紧螺杆，这类场景需要传递的轴向载荷最高可达20kN以上，设计时加大了牙根的圆角过渡，避免应力集中导致的螺杆断裂，同时匹配了对应的螺母配合长度，保证螺纹牙的受力均匀，避免局部牙型过载磨损。

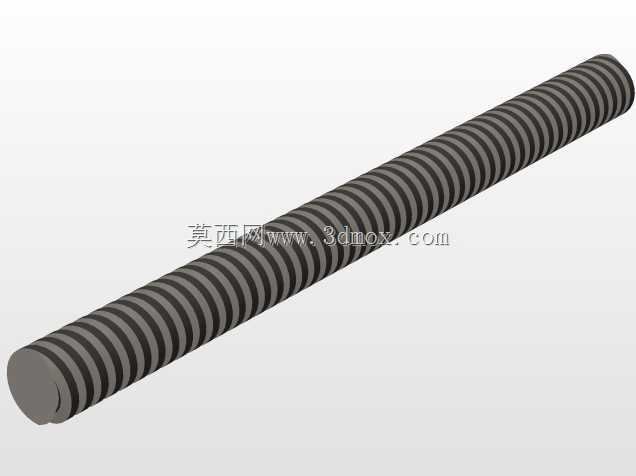

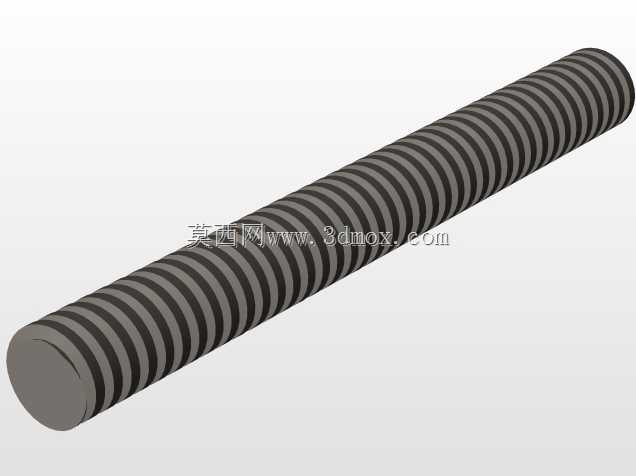

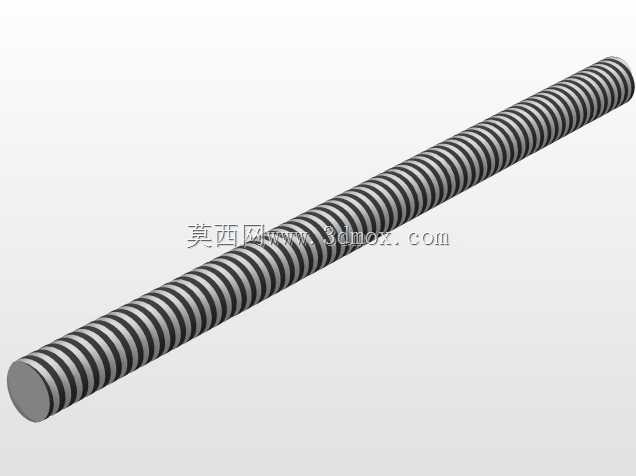

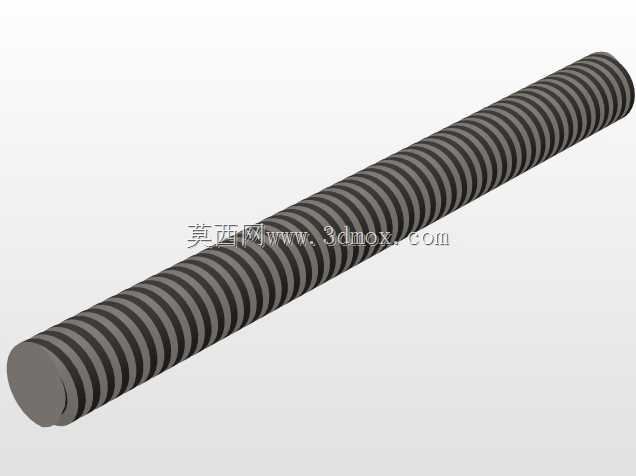

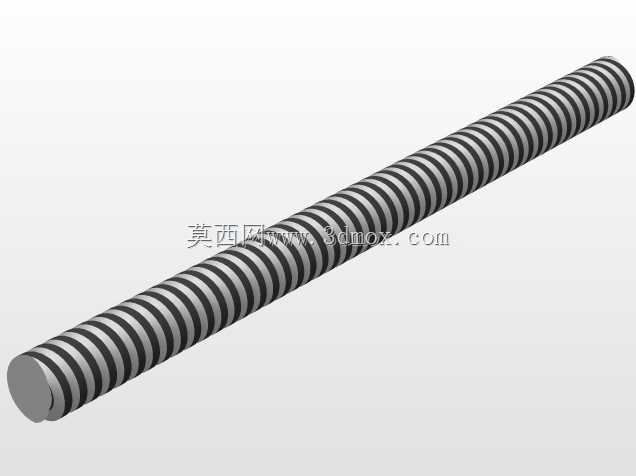

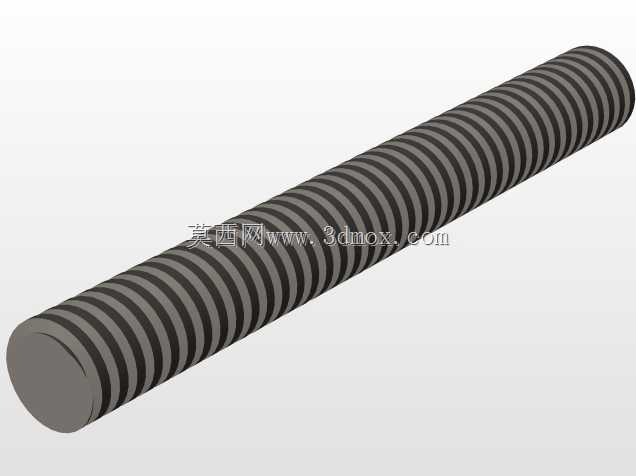

　　从结构设计思路来看，这类梯形螺纹丝杆没有额外的复杂附加结构，整体为等直径长杆结构，螺纹段沿杆身全长分布，两端预留的光轴段可以根据实际安装需求加工出配合轴颈、键槽或者卡簧槽，适配不同的支撑座安装方式，不管是两端固定支撑、一端固定一端支撑还是一端固定一端自由的安装形式，都可以在现有基础结构上做二次加工调整，不需要重新设计螺纹主体结构。设计时特意统一了不同规格的牙型工作高度比例，牙顶与牙底的间隙控制在标准范围内，既保证传动时的配合顺畅，不会出现卡滞，也能预留足够的润滑脂存储空间，在长期往复运动过程中减少牙型面的磨损，延长构件的使用寿命。

　　在实际设备装配过程中，这类梯形螺纹构件的安装边界需要重点关注几个维度：首先是同轴度要求，丝杆两端支撑座的安装孔必须保证同轴，否则丝杆转动过程中会出现别劲现象，轻则增大传动阻力、加快磨损，重则导致丝杆弯曲变形；其次是轴向窜动的控制，根据传动精度的要求，选择合适的推力轴承或者角接触轴承来承受轴向载荷，同时通过锁紧螺母调整轴承预紧力，控制轴向窜动量在允许范围内；另外还要考虑螺母与移动部件的连接间隙，通常采用浮动连接结构来补偿丝杆安装时的平行度误差，避免移动过程中出现卡涩。

　　不同于滚珠丝杆的高精度、高成本特性，梯形螺纹丝杆的结构更简单，维护更方便，在低速、重载、对传动精度要求不是极高的场景下，具备极高的性价比，不需要复杂的滚珠回流结构，也不需要特殊的防尘密封设计，即使在多粉尘、多切屑的加工车间环境中，只要定期涂抹润滑脂就能稳定工作。设计过程中也充分考虑了加工工艺性，所有螺纹规格都符合通用梯形螺纹的标准参数，普通卧式车床就可以完成加工，不需要特殊的定制刀具，小批量生产时的加工成本极低，也方便后期设备维护时的备件替换，不需要专门定制非标准螺纹件。

　　从受力特性来看，梯形螺纹的传动是滑动摩擦形式，虽然传动效率比滚珠丝杆略低，但具备自锁特性，尤其是在垂直升降的应用场景中，当传动导程角小于当量摩擦角时，即使没有额外的制动装置，丝杆也不会因为载荷作用出现反转下滑，能够大幅提升设备的安全性能，这也是很多升降类设备优先选择梯形螺纹丝杆的核心原因。设计时针对不同螺距的型号，都核算了导程角与摩擦系数的匹配关系，保证垂直使用场景下的自锁可靠性，不需要额外增加抱闸机构就能满足安全要求，简化了整体设备的结构设计。
