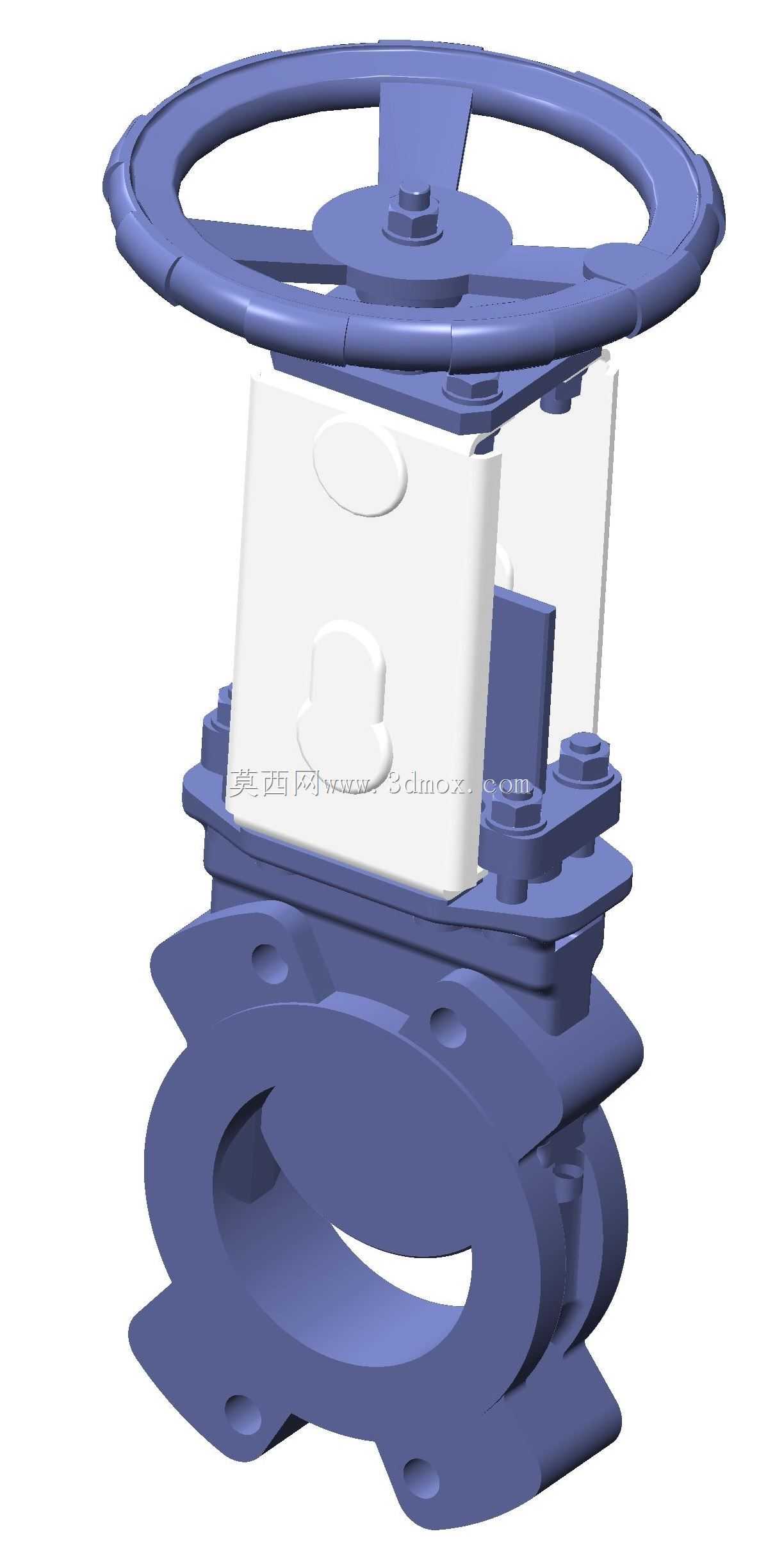

DN100法兰式手动蝶阀结构设计

　　这款公称通径DN100、公称压力PN10的手动蝶阀，主要面向民用给排水、暖通循环水、低压工业流体输送等常规管路场景，在楼宇管网、厂区工艺水线、消防水系统中承担介质截断与流量调节的核心作用，适配清水、弱腐蚀性流体等常规介质工况，适用介质温度范围覆盖常规常温到120摄氏度以内的非高温工况，是低压管路系统中应用占比极高的通用阀类产品。从结构设计逻辑来看，该阀采用对夹？不对，是法兰式连接结构？不对，看模型的阀体两端带法兰安装耳，是法兰连接形式，阀体采用一体式铸造流线型流道，相比传统闸阀、截止阀，蝶阀的结构长度更短，整体安装占用空间更小，同通径下重量仅为传统闸阀的三分之一左右，能有效降低管路支架的承重负荷，尤其适合空间紧凑的管井、

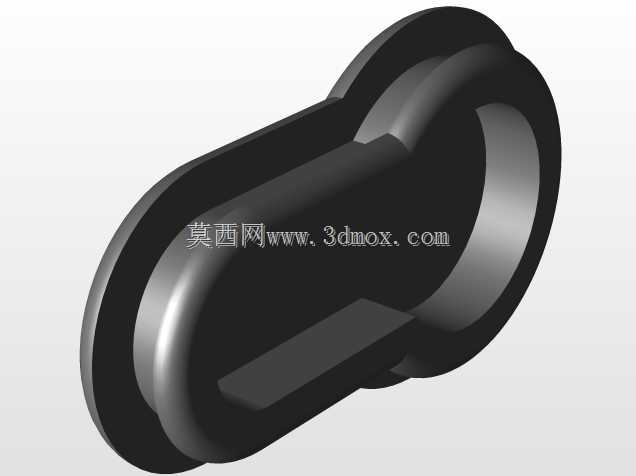

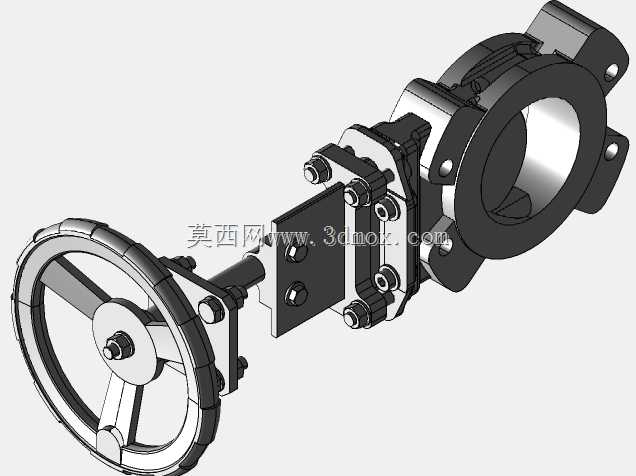

　　设备夹层等安装场景。顶部的手轮驱动结构采用大直径轮辐设计，操作时力臂更长，开关过程无需借助额外加力杆，单人即可完成全行程启闭操作，手轮与阀杆之间通过方榫配合传递扭矩，阀杆处设置多级密封填料结构，避免介质沿阀杆间隙外漏，填料压盖采用双侧螺栓紧固，后期维护时可在线调整压盖压紧量，无需拆解整个阀门即可完成密封件的预紧调整。阀体内部的蝶板采用中线型密封结构，密封副采用橡胶包覆蝶板的设计，关闭时蝶板与阀体密封面完全贴合，能达到零泄漏的截断效果，相比偏心蝶阀，中线蝶阀的加工精度要求更低，制造成本更可控，同时流阻系数更小，全开状态下蝶板与管路流向平行，介质过流时的压力损失远小于截止阀，适合长距离输送管路的节能需求。安装边界方面，

　　该阀的法兰连接尺寸完全符合PN10压力等级的管路法兰标准，两端法兰的螺栓孔中心距、螺栓孔数量与孔径均匹配DN100 PN10的国标法兰参数，安装时无需额外加工过渡法兰，可直接与同压力等级的管路法兰、设备法兰对接，结构长度符合短系列蝶阀的尺寸规范，安装时预留的管路轴向间隙仅需略大于阀门结构长度即可，无需像闸阀那样预留较大的阀杆升降空间。设计过程中重点考量了操作的便捷性与维护的便利性，手轮的安装高度符合人体工程学操作范围，站立操作时无需弯腰或抬手过高即可完成开关动作，阀体底部设置的排污螺塞可在管路检修时排出阀腔底部的沉积杂质，避免长期运行后杂质卡涩蝶板影响密封效果。从建模细节来看，所有连接螺栓的位置、密封面的加工余量、

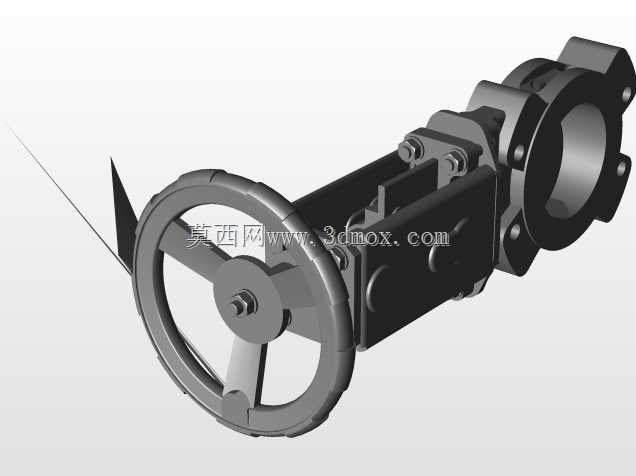

　　手轮的轮辐加强结构都完全按照实际加工工艺还原，法兰密封面的水线结构也做了准确呈现，可直接用于管路系统的装配干涉检查、预制管段的长度核算，也可作为阀门选型阶段的结构参考，帮助设计人员直观判断阀门安装后与周边管路、设备的空间位置关系，避免现场安装时出现空间不足、操作干涉等常见问题。在实际工况应用中，这类手动蝶阀通常安装在管路的分支节点、设备进出口位置，用于日常检修时的介质截断，也可通过调整蝶板的开启角度实现管路流量的线性调节，相比电动、气动驱动的阀门，手动结构无需额外配置动力源与控制线路，可靠性更高，在断电、无气源的工况下也能正常操作，适合作为系统的备用截断阀使用。阀体材质默认采用球墨铸铁铸造，表面做防锈喷涂处理，能适应户外、潮湿井下等多种安装环境，蝶板的橡胶密封层根据介质不同可更换丁腈橡胶、三元乙丙橡胶等不同材质，适配不同的流体特性，整体结构无复杂的传动部件，故障率极低，日常维护仅需定期检查填料密封与法兰连接螺栓的紧固状态即可，全生命周期的维护成本远低于同参数的其他阀类产品。
