水利工程坝体水位实时监测装置结构设计

　　在水利枢纽运维、山区水库坝体防护、河道梯级电站水位管控场景中，水位监测装置是汛期预警、日常库容调度的核心感知终端，这套坝体水位监测结构的设计，完全围绕户外长期服役的工况需求展开，没有冗余的装饰性结构，所有外部轮廓都做了圆弧倒角处理，避免汛期裹挟的泥沙、漂浮杂物在设备表面挂留堆积，减少水流冲击带来的额外载荷。从结构布局来看，整套装置采用分体式安装逻辑，水下探测部分与岸上信号传输部分通过密封穿线接头连接，探测端的浮球触发机构采用磁性耦合设计，不需要在密封壳体上开设传动杆过孔，从根源上杜绝了长期水下服役的渗漏风险，磁性触发开关的触发阈值做了冗余设计，可适应不同泥沙含量水体的浮球阻力变化，不会因为水中杂质卡滞出现误触发或者漏触发的情况。

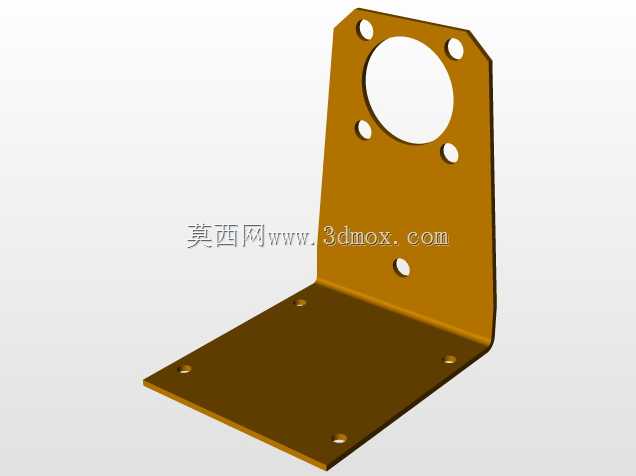

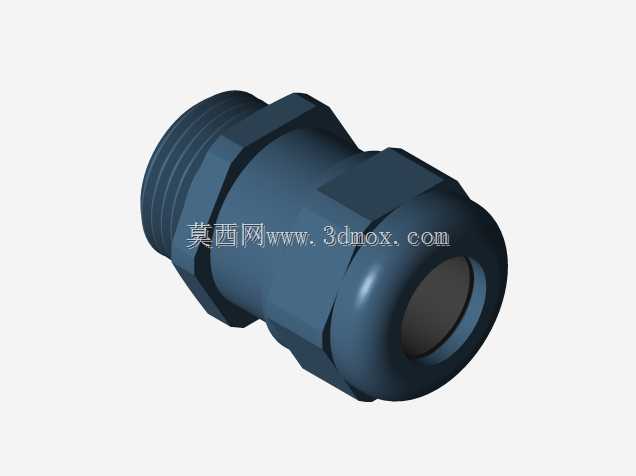

　　安装边界上，探测端的固定支架预留了三档高度调节孔位，可根据坝体的常年枯水位、警戒水位、校核洪水位的实际高程差调整安装位置，不需要现场重新打孔焊接，支架的迎水面做了斜面导水结构，可将正面水流冲击分解为侧向分流，降低洪水期水流对支架的冲刷作用力，固定底座采用膨胀螺栓预埋安装方式，底座与坝体混凝土接触面预留了密封胶槽，安装时填充耐候密封胶即可避免雨水沿螺栓缝隙渗入坝体结构层。岸上的信号处理壳体采用IP67防护等级的卡扣式密封结构，壳体内部预留了标准的导轨安装位，可兼容不同品牌的信号采集模块、无线传输模块，不需要额外定制安装支架，壳体的进出线口都采用防水格兰头固定，线缆弯折处预留了15厘米的弯曲余量，避免冬季低温线缆硬脆状态下被拉扯断裂。

　　设计过程中特意将液位触发的动作行程做了20毫米的滞回区间，避免水面波浪波动导致开关频繁通断，延长内部电气元件的使用寿命，浮球组件采用低密度耐腐工程塑料一体注塑成型，表面做了疏水处理，不会因为长期浸泡附着水生生物或者水垢导致浮球浮力下降，触发机构的滑动部位采用自润滑耐磨衬套，不需要定期加注润滑脂，可适应-30℃到60℃的户外环境温度变化，不会因为低温冻胀或者高温老化出现动作卡滞。整套装置的外部接线端子都做了防反接设计，现场施工时不需要对照接线图逐一核对线序，降低现场安装的出错概率，壳体顶部预留了太阳能供电模块的安装接口，可直接搭配小型光伏板实现离网供电，不需要单独铺设供电线缆，适合偏远山区无市电接入的坝体监测点使用。

　　从结构强度校核来看，所有外露金属部件都采用304不锈钢材质，支架壁厚不小于3毫米，可承受12级大风以及汛期流速不超过5米/秒的水流冲击，不会出现结构变形或者断裂的情况，探测端的底部预留了沉沙间隙，即使坝前有少量泥沙淤积，也不会掩埋浮球导致装置失效，日常运维时只需要定期清理浮球表面附着的杂物即可，不需要拆解设备主体，大幅降低后期运维的工作量。
