ZephIR300激光雷达配套安装托架结构

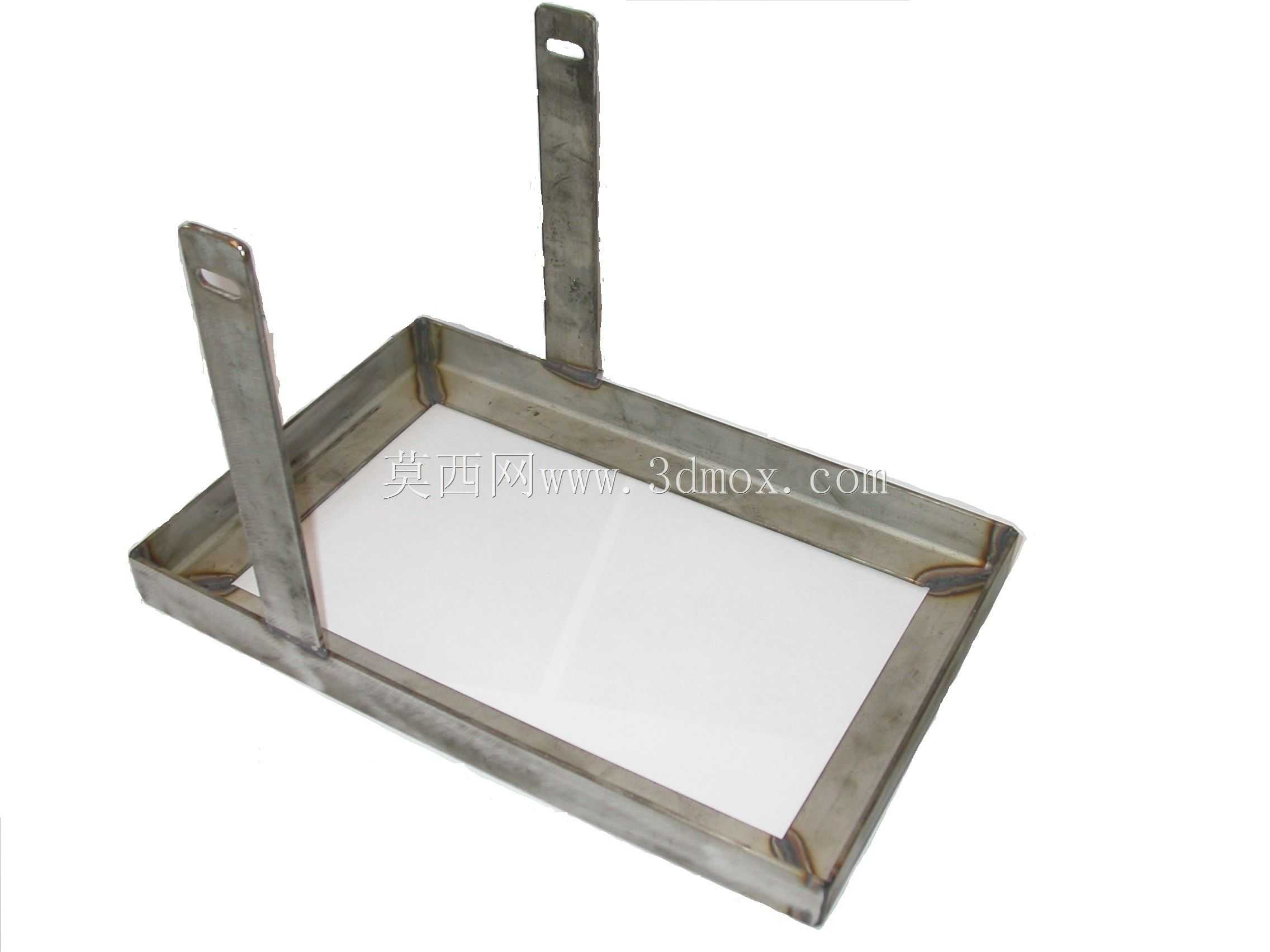

　　在风资源勘测、低空域安防、港口船舶靠泊辅助这类需要大范围精准测距测速的场景里，激光雷达的安装稳定性直接决定了探测数据的可信度，ZephIR300作为成熟的多普勒测风激光雷达，其配套安装托架的结构设计，是现场部署环节里最容易被忽略但直接影响设备运行可靠性的部分。这套钣金结构的托架，核心作用是为雷达主机提供刚性安装基准，同时适配现场不同的挂载点位，不管是测风塔的横担、场站的监控立杆还是临时观测点的支架，都能通过这套托架完成快速固定。从结构形态上看，托架主体采用折弯成型的围边托盘结构，托盘内轮廓完全匹配ZephIR300主机的底部安装尺寸，围边高度控制在35mm，既可以限制主机在水平方向的窜动，又不会遮挡雷达底部的接线端口与散热风道，

　　托盘底面为整面平板结构，平面度控制在0.5mm以内，保证雷达主机安装后基准面与水平面的平行度偏差不超过0.2°，避免因为安装面倾斜带来的探测角度误差。托盘两侧向上延伸出两个对称的挂装支耳，支耳上加工有长圆形的安装孔，孔位长度预留了20mm的调节余量，现场安装时可以根据挂载横杆的实际位置上下调整固定点位，不需要额外扩孔或者加工过渡件，支耳与托盘主体采用满焊连接，焊后做去应力处理，避免长期户外使用因为焊接应力释放导致结构变形，支耳的折弯处做了R3的圆角过渡，减少应力集中点，在沿海高盐雾、西北大风沙的恶劣工况下，能有效降低结构疲劳开裂的风险。设计这套托架的时候，首先要考虑的是载荷边界，ZephIR300主机本身重量在7kg左右，

　　加上现场可能挂载的信号传输模块、电源模块，总载荷不超过12kg，所以托架选用2mm厚的冷轧钢板作为基材，整体承重冗余达到3倍以上，即使遇到12级以上的瞬时强风，结构也不会出现可见形变。托盘围边的四个角做了45°的切角处理，一方面是避免钣金加工时的尖角毛刺划伤安装人员，另一方面也能减少风阻，在高风速场景下降低托架受到的风载力矩，减少挂载立杆的受力负担。两个挂装支耳的间距设置为280mm，刚好适配市面上通用的测风塔横担、监控立杆的固定抱箍尺寸，现场不需要定制特殊的抱箍配件，用标准的不锈钢抱箍就可以穿过支耳上的长孔完成固定，安装效率能提升60%以上。很多现场安装人员容易忽略的是托架的接地设计，这套托架在托盘后侧预留了M6的接地螺柱，安装时可以直接将设备的接地线接在螺柱上，不需要额外在主机外壳上找接地点，既保证了设备的防雷接地可靠性，也避免了接地线杂乱影响设备散热。从安装边界来看，托架整体的外轮廓尺寸控制在380mm×320mm×210mm，不会超出雷达主机的水平投影范围，不会对雷达的激光探测视场造成遮挡，不管雷达是垂直向上探测高空风场，还是调整角度做水平方向的障碍物探测，托架的所有结构件都处于激光扫描的盲区范围内，不会产生虚假回波影响探测数据。托盘的底面还预留了四个M5的螺纹孔，孔位与ZephIR300主机底部的安装孔完全对应，安装时只需要将主机放在托盘上，对准孔位拧上四颗固定螺丝就可以完成主机固定，不需要额外做定位调整，螺丝采用防松设计，

　　配合托盘与主机之间的防滑橡胶垫，即使长期受振动影响也不会出现螺丝松动的情况。在做结构建模的时候，特意对焊接位置做了工艺性优化，所有焊缝都设置在结构的非安装面，焊后打磨平整，不会因为焊瘤凸起影响主机的安装平面度，支耳与托盘连接的位置增加了三角加强筋，进一步提升支耳的抗弯折能力，当现场需要将托架倒挂安装在顶棚或者横梁下方时，加强筋可以承担大部分的载荷，避免支耳因为长期承重出现形变。另外，托架的表面处理采用户外级喷塑工艺，涂层厚度控制在80μm，具备耐盐雾、抗紫外线的能力，在-40℃到60℃的环境温度范围内，涂层不会出现脱落、开裂的情况，适配国内绝大多数地区的户外使用场景。很多人觉得安装托架只是简单的钣金折弯件，实际上在传感探测设备的部署里，托架的结构精度、安装适配性、环境耐候性，直接决定了设备能不能长期稳定运行，这套托架的设计没有多余的冗余结构，每一处折弯、每一个孔位、每一条焊缝，都是围绕现场安装的实际需求做的优化，既控制了整体的重量，方便单人携带安装，又保证了足够的结构强度，能在各种复杂户外工况下为激光雷达提供稳定可靠的安装支撑。
